ThunderBolt 3 也有 40G 不夠用的一天?Node Duo 挑戰極限。順便開箱 T3TG 網卡

大家好,我是蘋果梗,雖然寫了十餘本蘋果相關教學書籍也考過了幾張蘋果證照。但其實是連剪頭髮的錢都沒有的長髮男子。若本站教學對你有幫助,歡迎參考我們線上購物,給我們繼續營運下去的支持。

Akitio 的 Node 家族一直都是 ThunderBolt 3 的優質系列產品,從外接顯卡的 Node、Node Pro,到外接 SSD 的 Node Lite,都充分發揮了 ThunderBolt 3 的 40Gbps 的魅力。

不過,從 ThunderBolt 3 成為 Mac 上的標準規格到現在,還沒有任何一個產品真的挑戰過他的極限,頂多就只是稍微超過一點 ThunderBolt 2 的 20Gbps 的速度,距離 40Gbps 還有很大一段距離。



▼ 這時候 Akitio 推出了新成員 Node Duo,可以把它想像成是兩個合體的 Node Lite,可以插兩個 PCIe 裝置。我們就來看看,一個頻寬吃不飽,有沒有吃第二個。

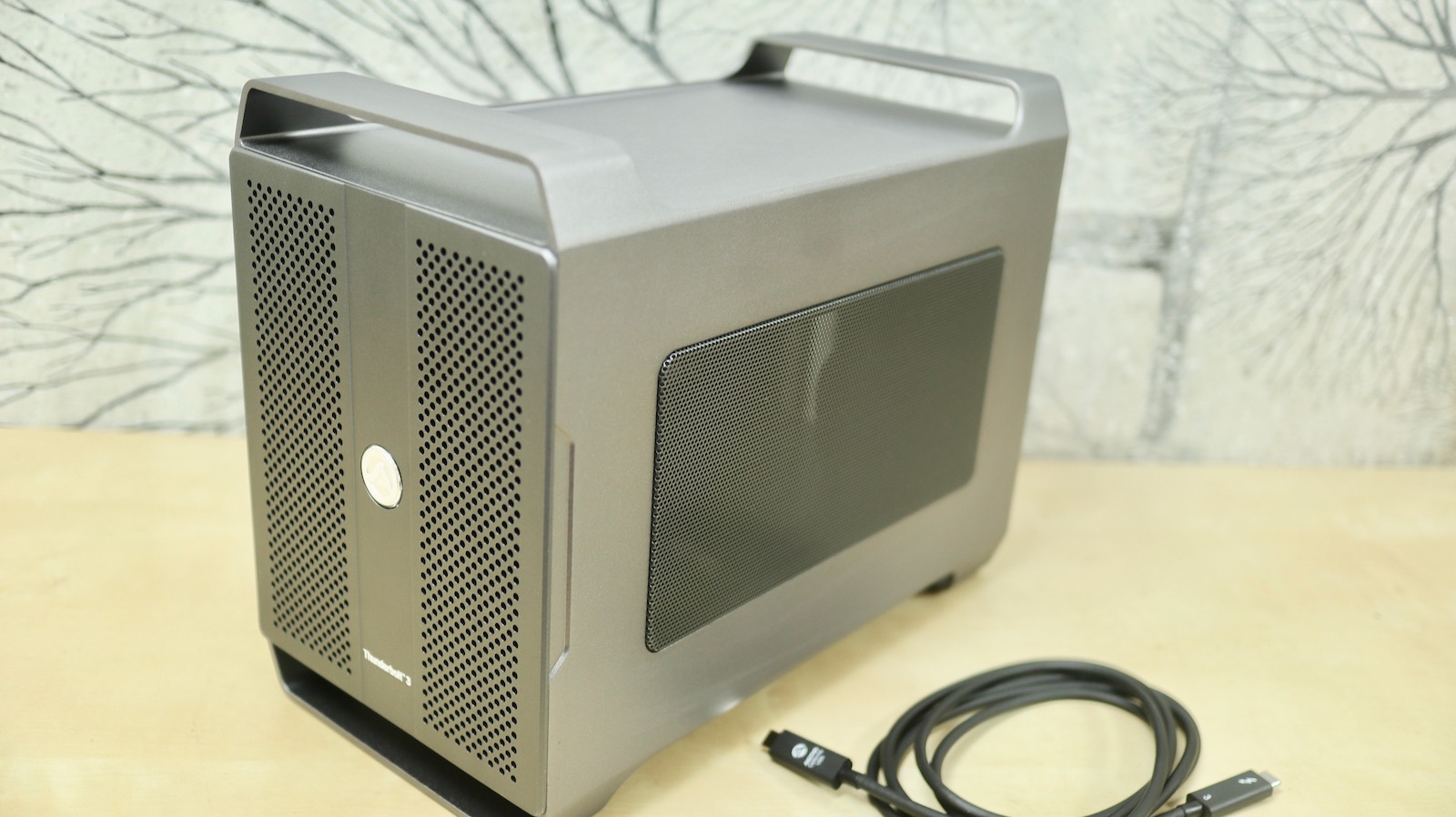

▼ 雖然在規格上就是兩個 Node Lite 的合體版本,不過外型上市比較接近我們之前開箱的雷霆戰艦。(開箱文:有線儲存的王道升級:Thunder3 Quad X 雷霆戰艦 3X),經典的 Mac Pro 造型就是帥氣。而且這裡附的 ThunderBolt 3 線是 2公尺的版本,非常的大方。

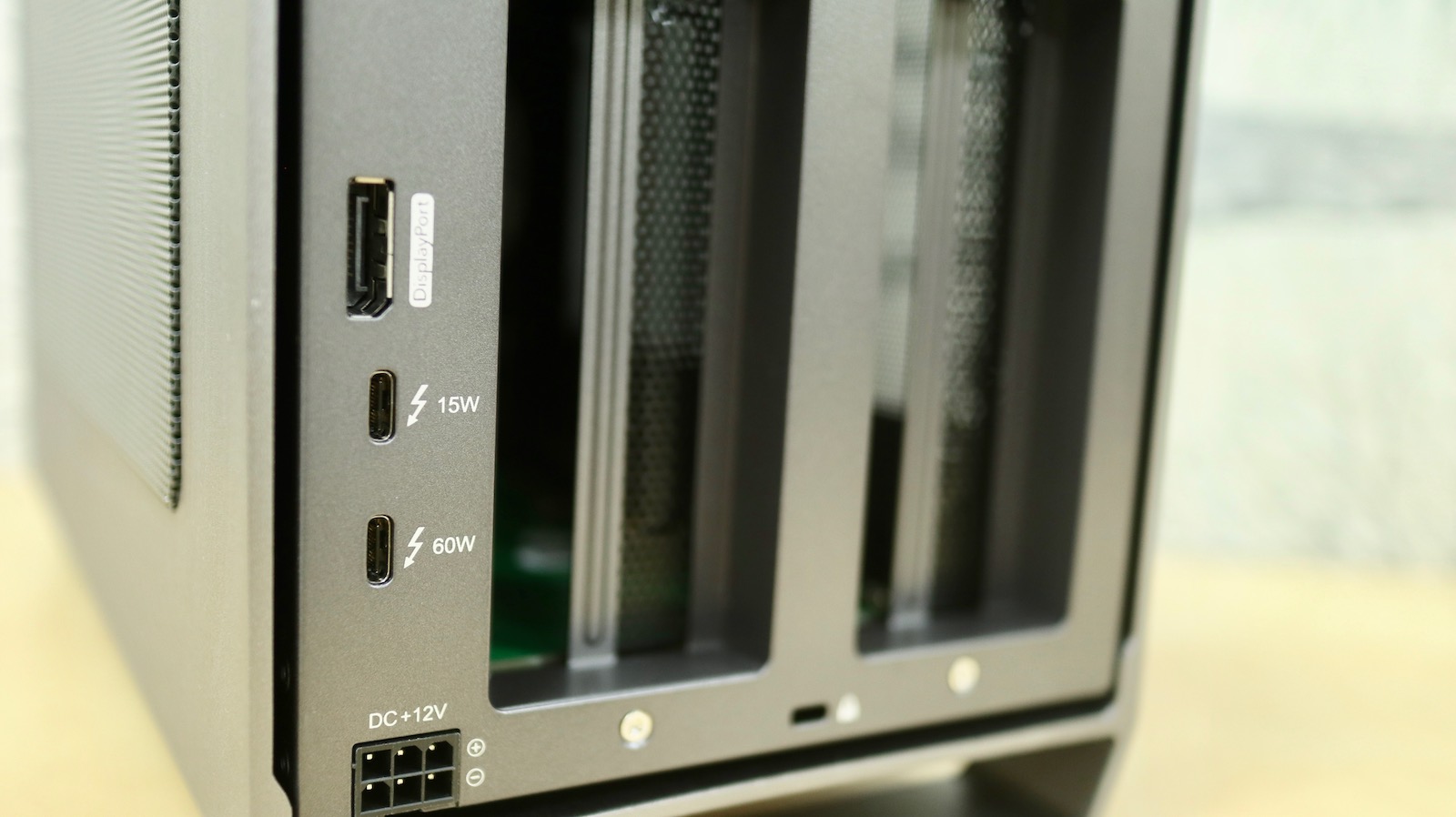

▼ 翻到背面來看,他本身有吃電需要電供的關係,可以提供 MacBook Pro 60W 的電力,而且有提供兩個 ThunderBolt 3 的孔,所以可以當做前端裝置,再往下串接別的裝置。由於有提供一個 DisPlayPort,所以也可以直接透過他輸出螢幕。

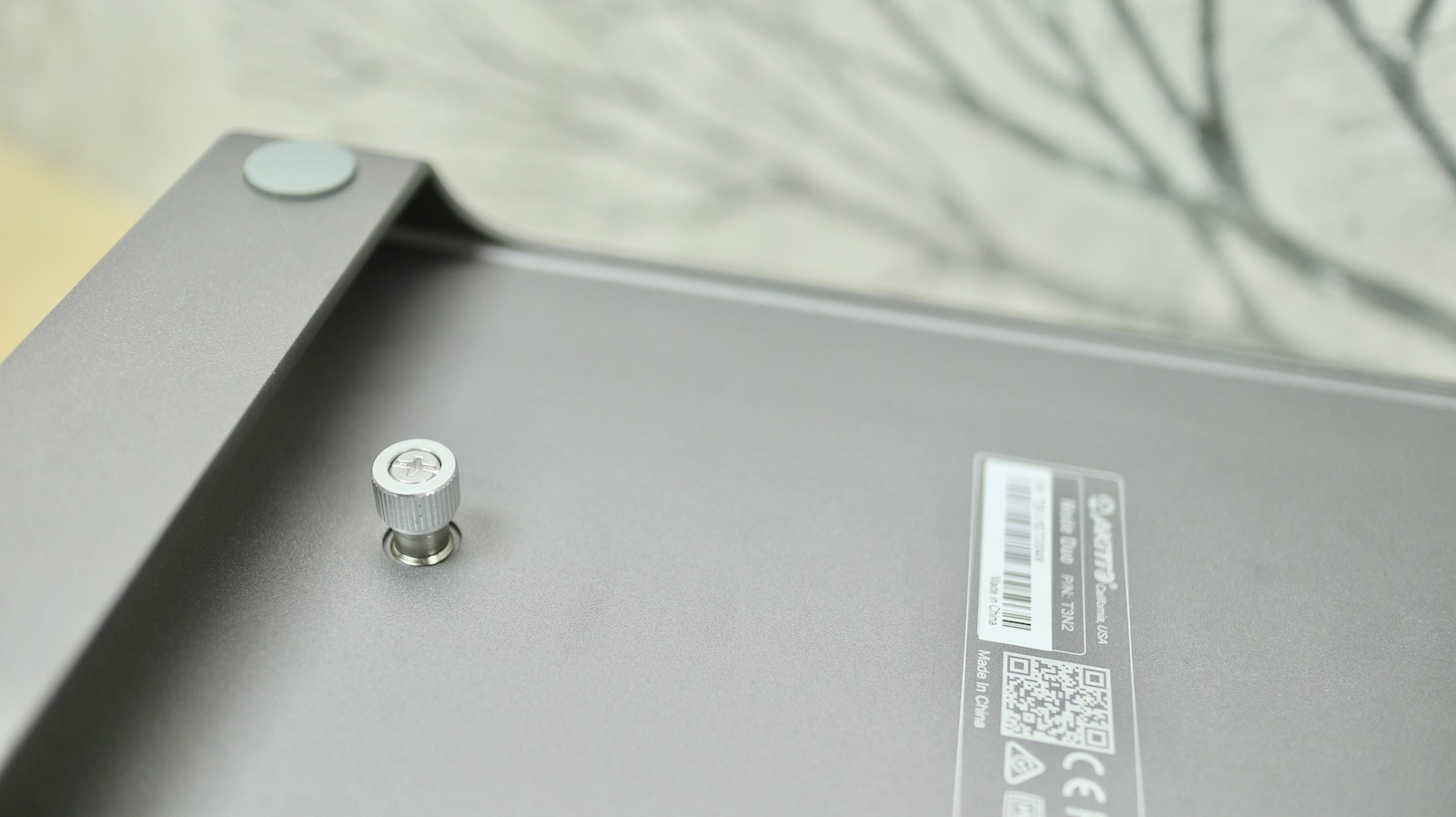

▼ 螺絲在底部,一開始可能會找不到在哪裡,不過是採用免工具的設計,直接用手就可以轉開。

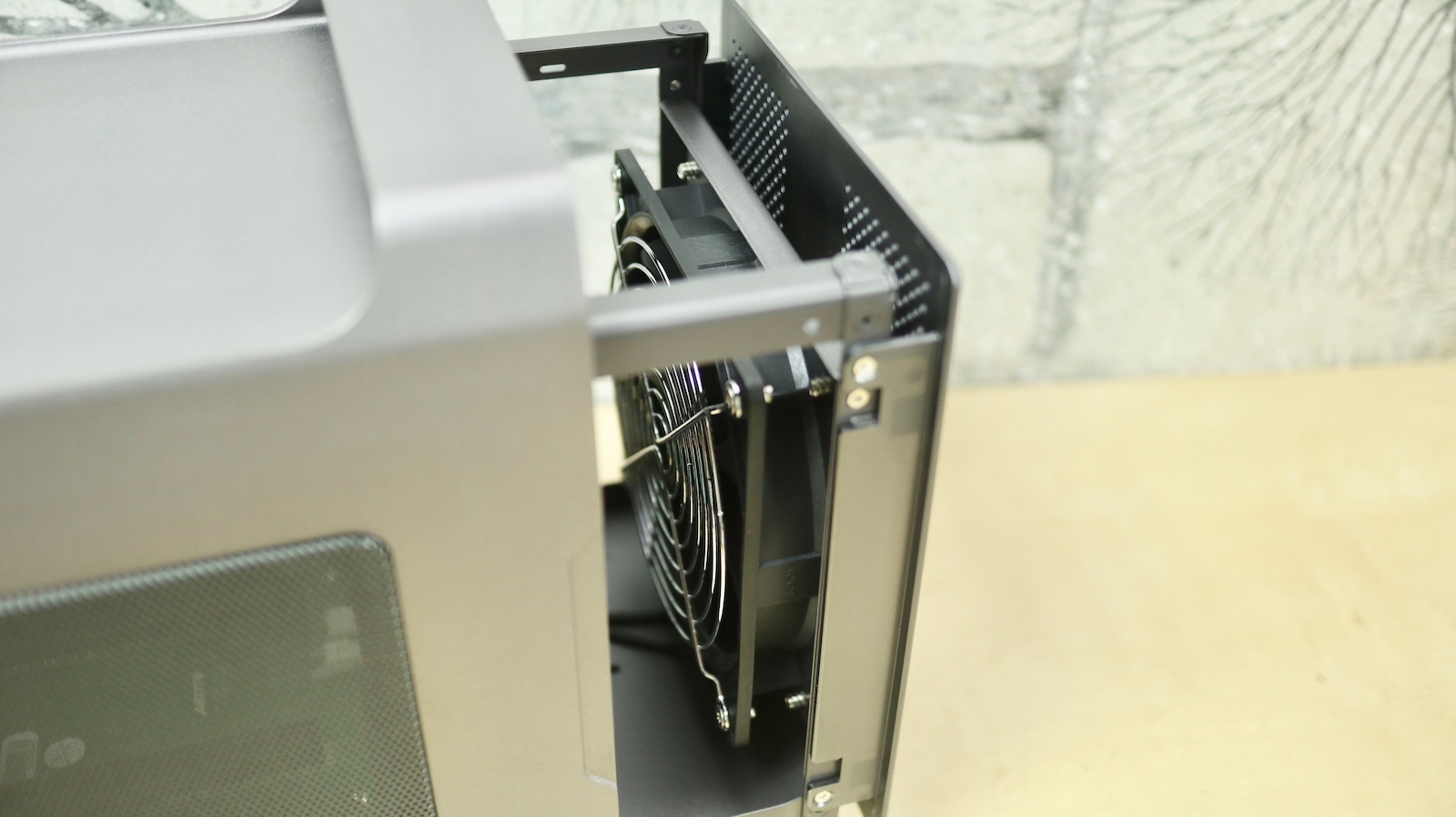

▼ 轉開之後就可以向外拉出內部的插槽囉。

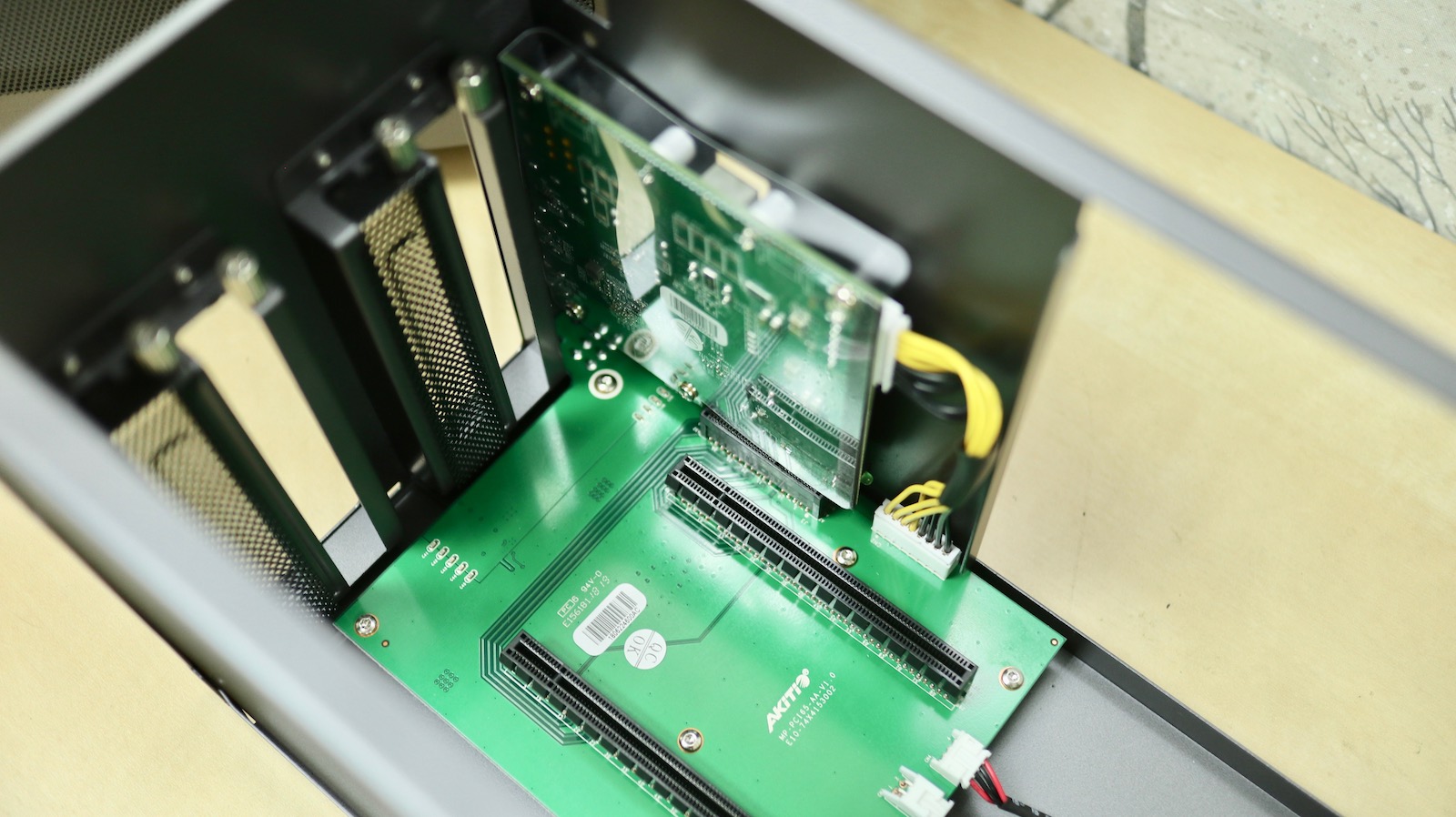

▼ 其實裡面的用途就是兩個 PCIe 插槽,你要自己各種組合都可以,網卡+SSD,雙SSD 等等,很自由。

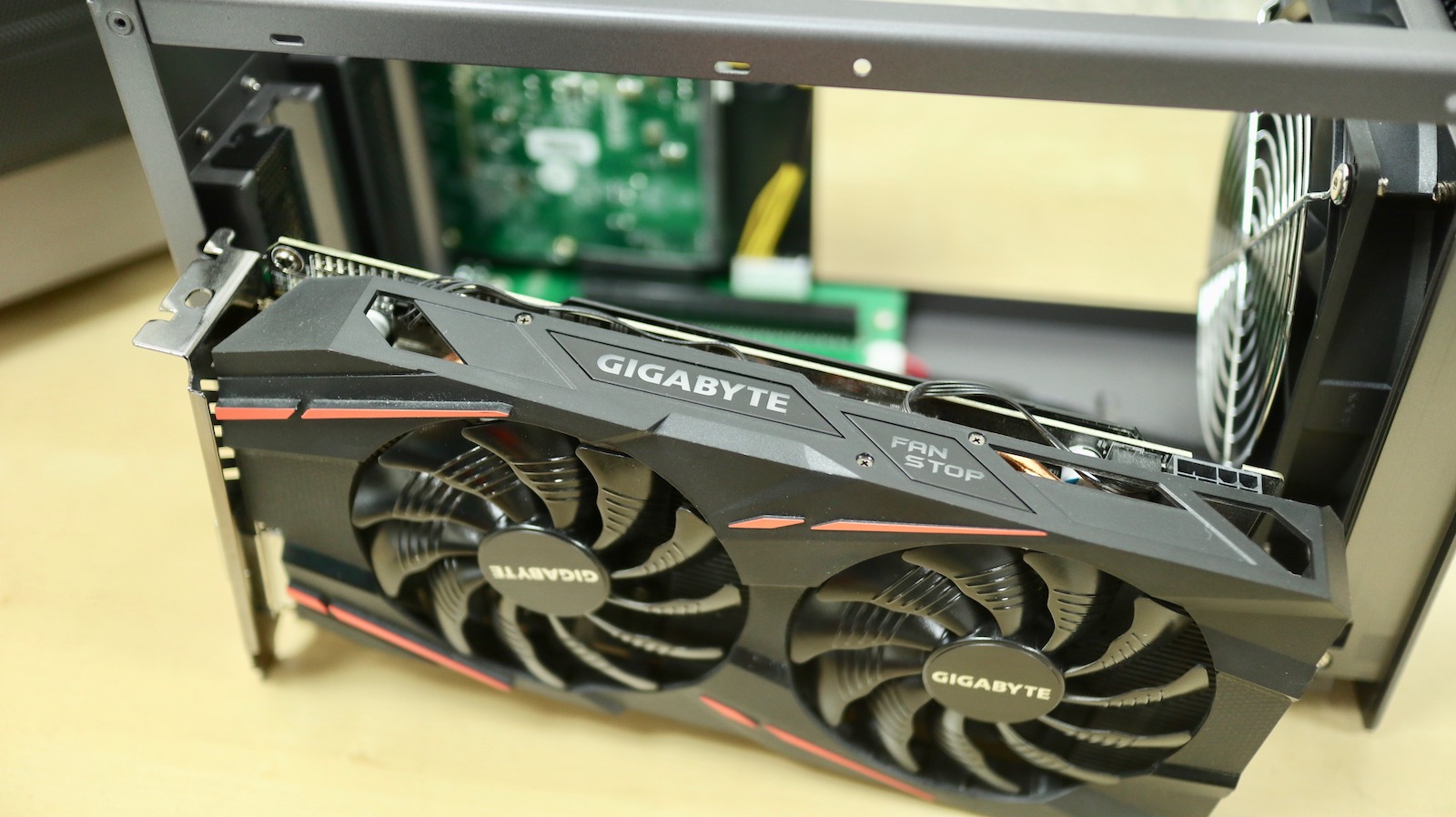

▼ 我知道一定會有人好奇那顯卡呢?嗯,以晶片來說是可以啦,但因為他只有那 PCIe 槽提供的 25W 電力,要給顯卡的話是不夠需要另外接電,再來是雙風扇的顯卡長度有點太長,只能塞單風扇的短卡,或是把 Node Duo 後面的風扇拆掉才有辦法。所以要接顯卡的話,不如買個 Node 會省事很多。

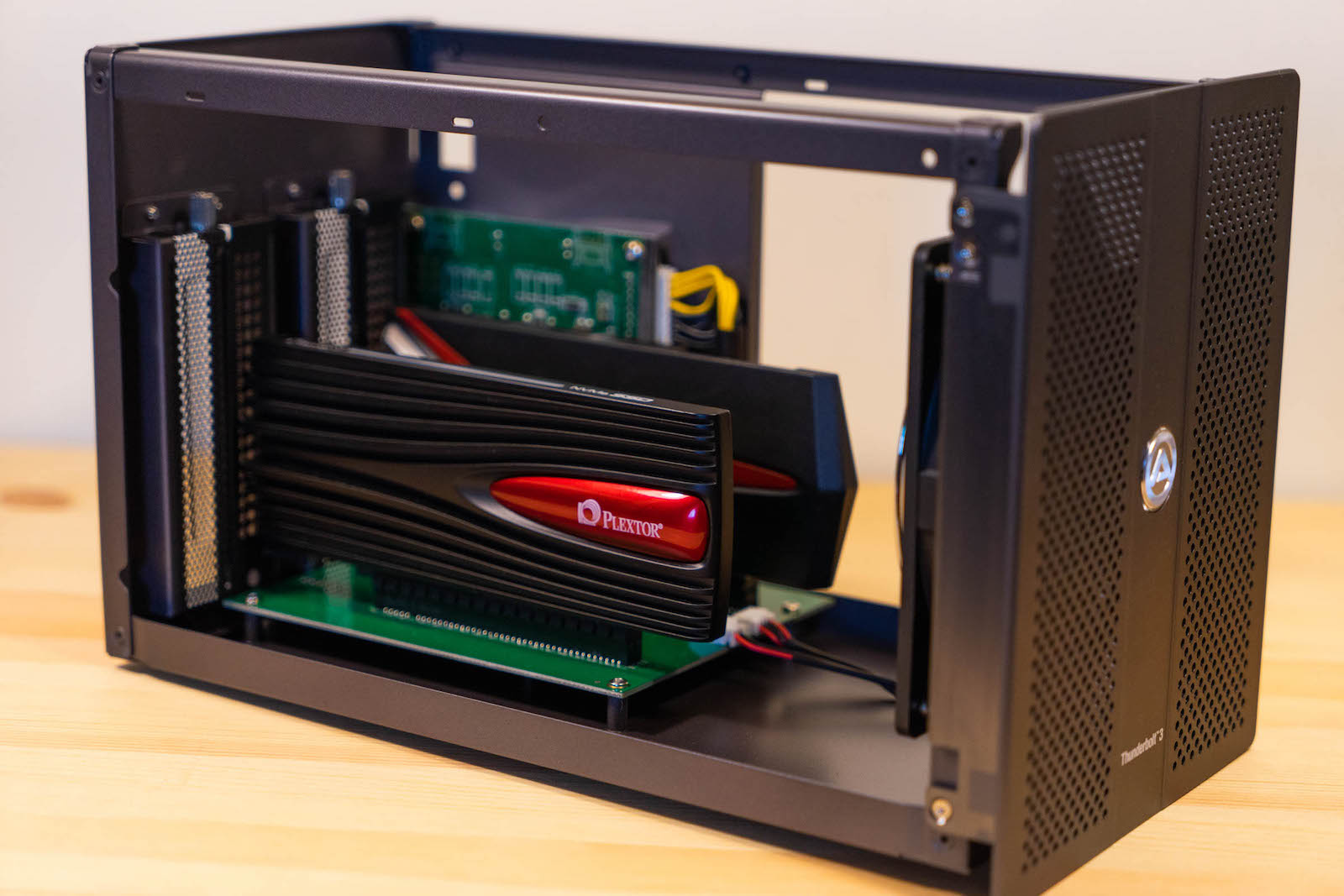

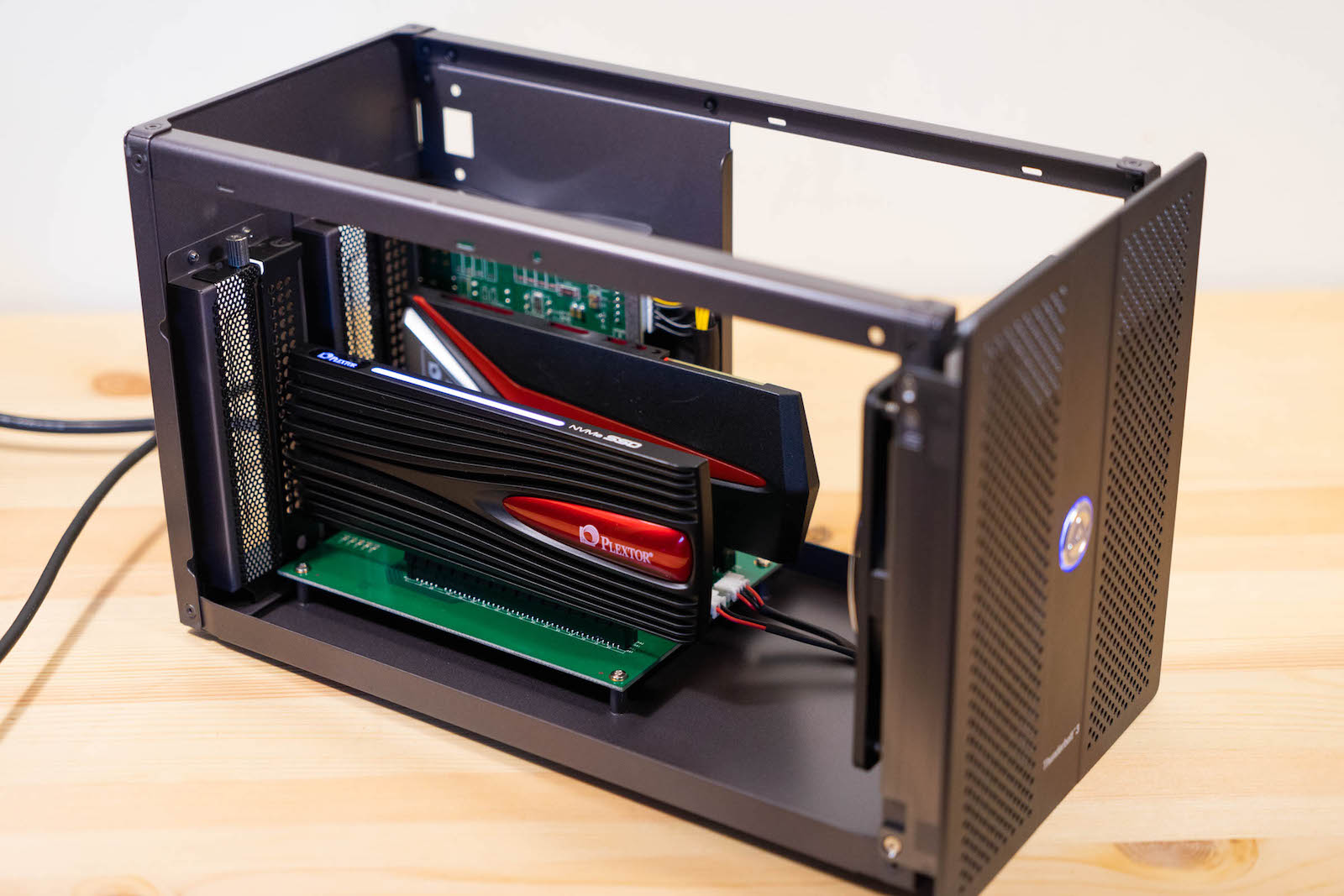

▼ 那我們就試試看插上雙 PCIe 的 SSD 啦。

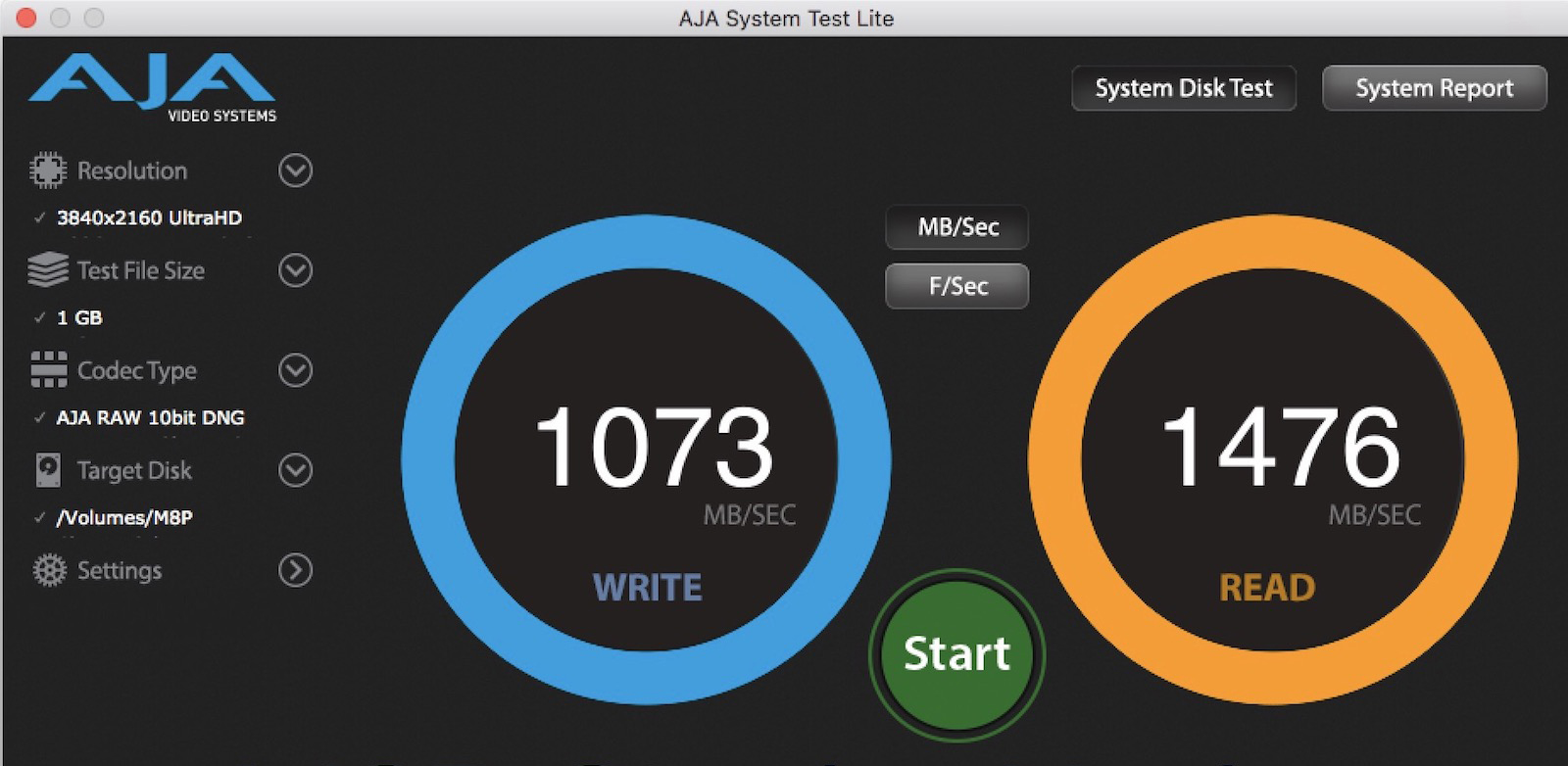

▼ 我們先拿這個 SSD 拿到 Node Lite 上測試,得到約 1300MB/s 1800MB/s 的寫讀速度。不過裝到 Node Duo 的時候卻只剩下 1000MB/s 與 1500MB/s 的速度。

為什麼同樣的 SSD,裝到 Node Duo 會慢一點呢?

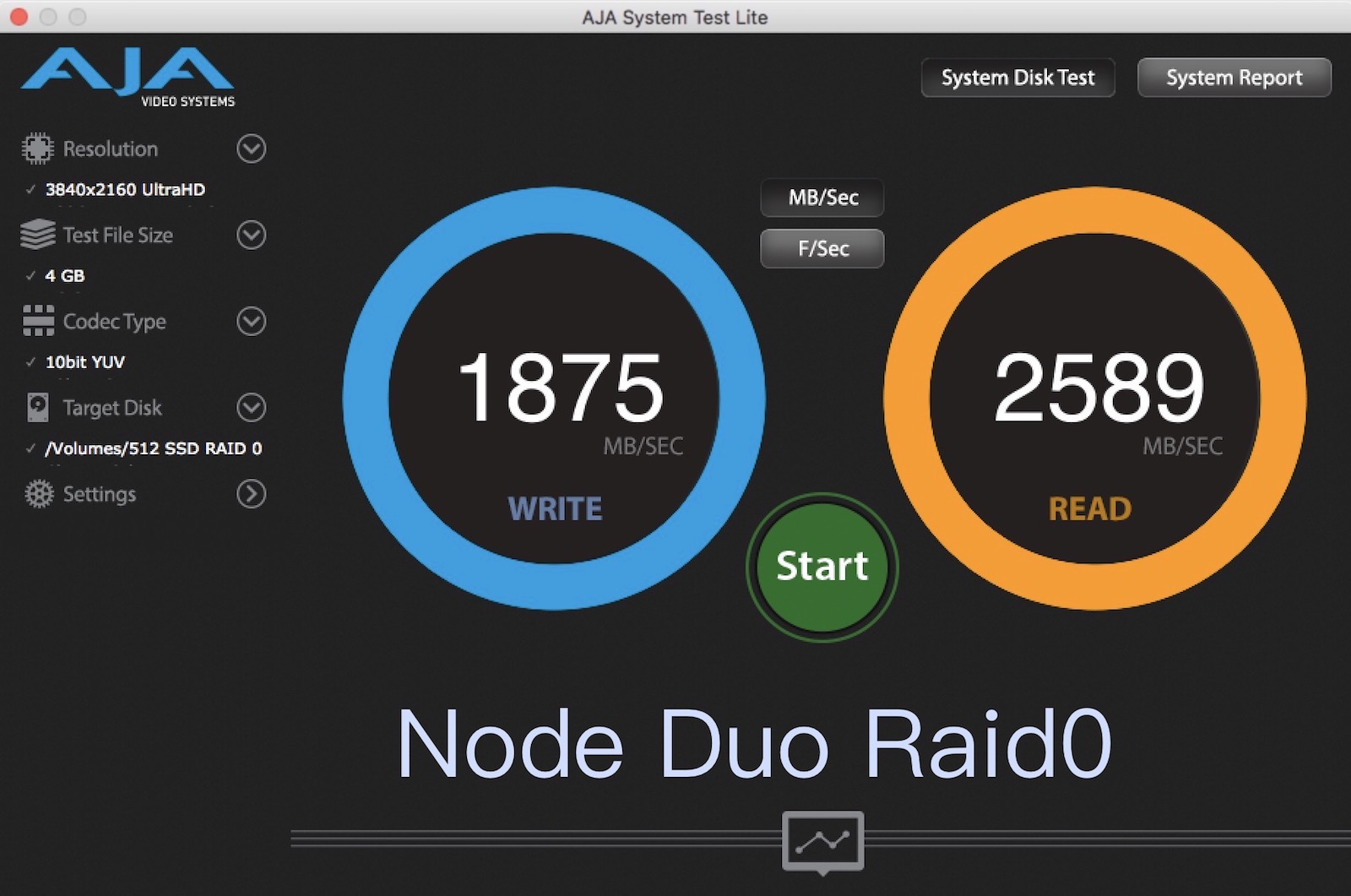

▼ 我們再試一次如果把兩個 SSD 做 RAID0,確實得到兩倍速。

魔鬼藏在細節裡,其他 Node 家族給的 PCIe 是走 PCIe 3.0 x4,確實是跟 ThunderBolt 3 的40Gbps 相對應的速度。不過 Node Duo 雖然有兩個 PCIe 槽,但個別都是 PCIe 3.0 x2,所以頻寬是分散給兩個插槽使用的,並沒有加倍。

其實這樣已經是 MacBook Pro 內建硬碟的速度了,也沒什麼好不滿的。畢竟日常生活甚至專業用途,兩千已經是非常頂級的速度。

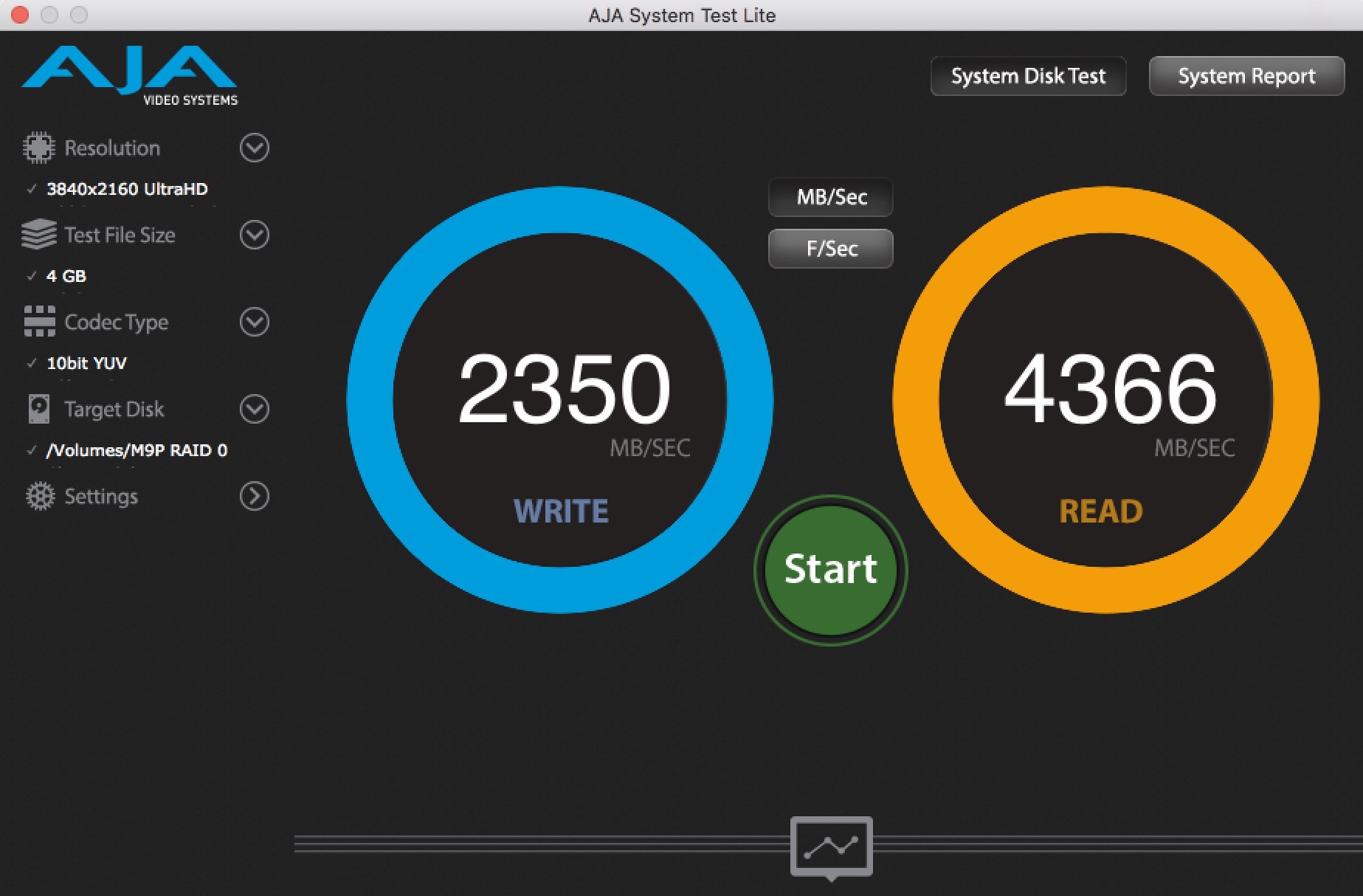

▼ 但我們還是手賤想試試看更猛的,我們串了兩台 Node 系列,然後都接在 MBP 上,跑軟體 RAID0,得到了這種超級恐怖的突破 4000MB/s 的數字。

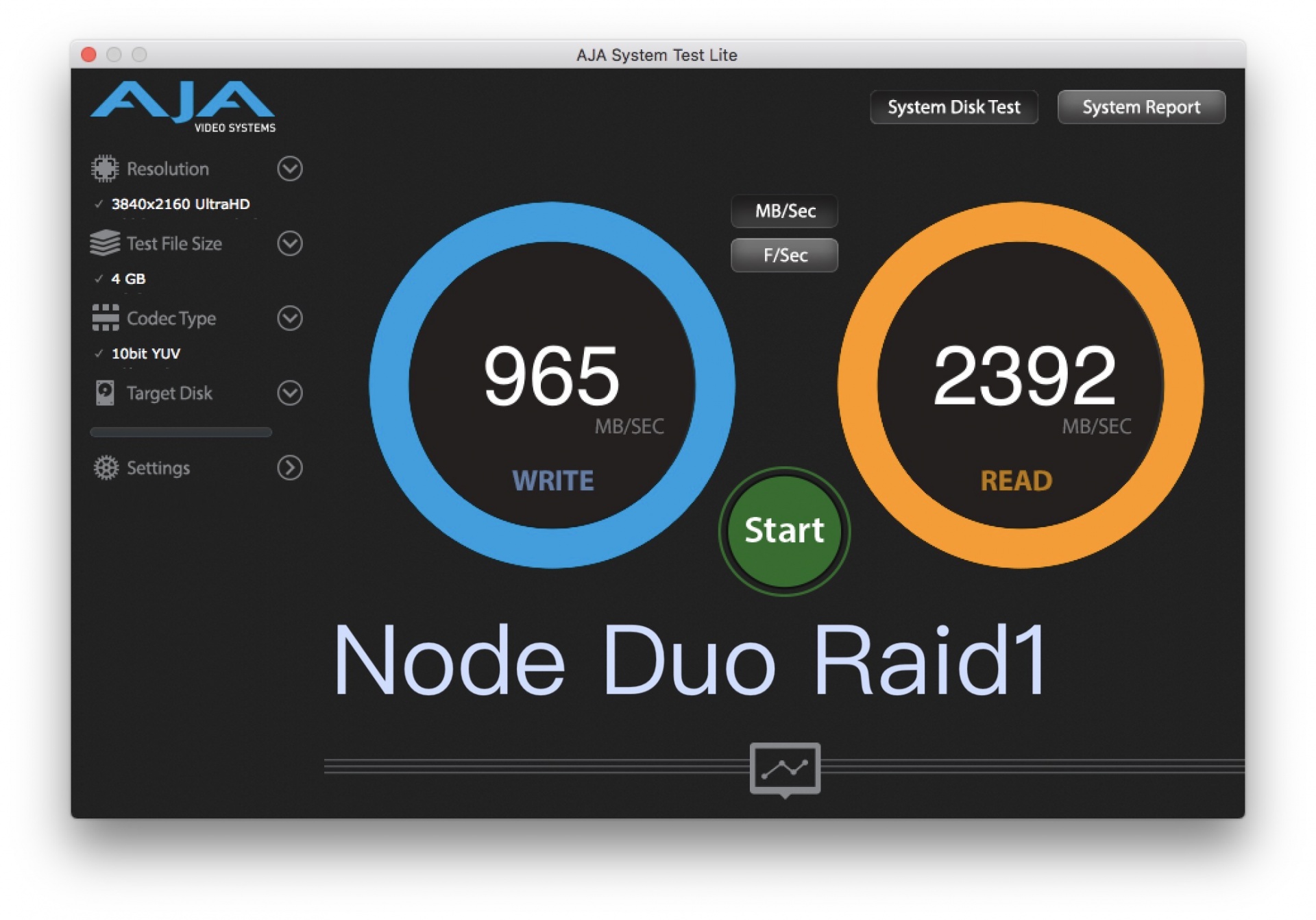

▼ 而且謎樣的是,如果 Node Duo 上面是兩顆以安全性為主的 Raid1 速度居然也逼近了 Raid0,這不知道是什麼妖術。那看起來還是 RADI1 比較好,又安全又快。

▼ 兩顆 SSD 玩過之後,我們來試試看 SSD+10G 網卡囉。托 iMac Pro 的福,我們現在只要找到相容的 10G 網卡,就可以無痛直接上 Mac,不用破解或是找驅動什麼的。

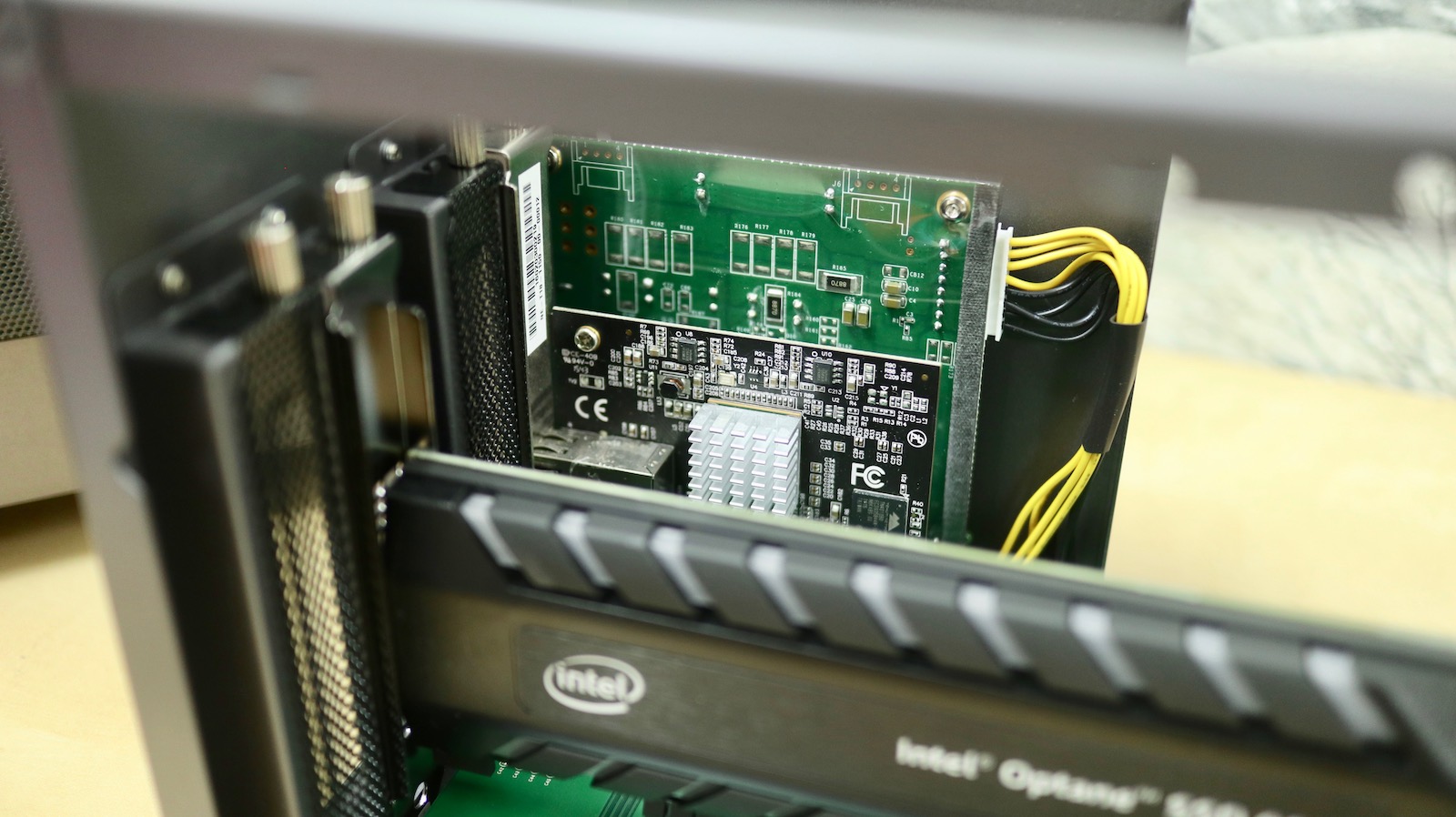

▼ 至於要找哪一顆,當然找跟 iMac Pro 一樣的 Aquantia AQC107s 晶片是最不用煩惱的。圖片中是 Akitio 自家弄出來的網卡,市面上找不到,大家要找的話就找 AQC 就好了

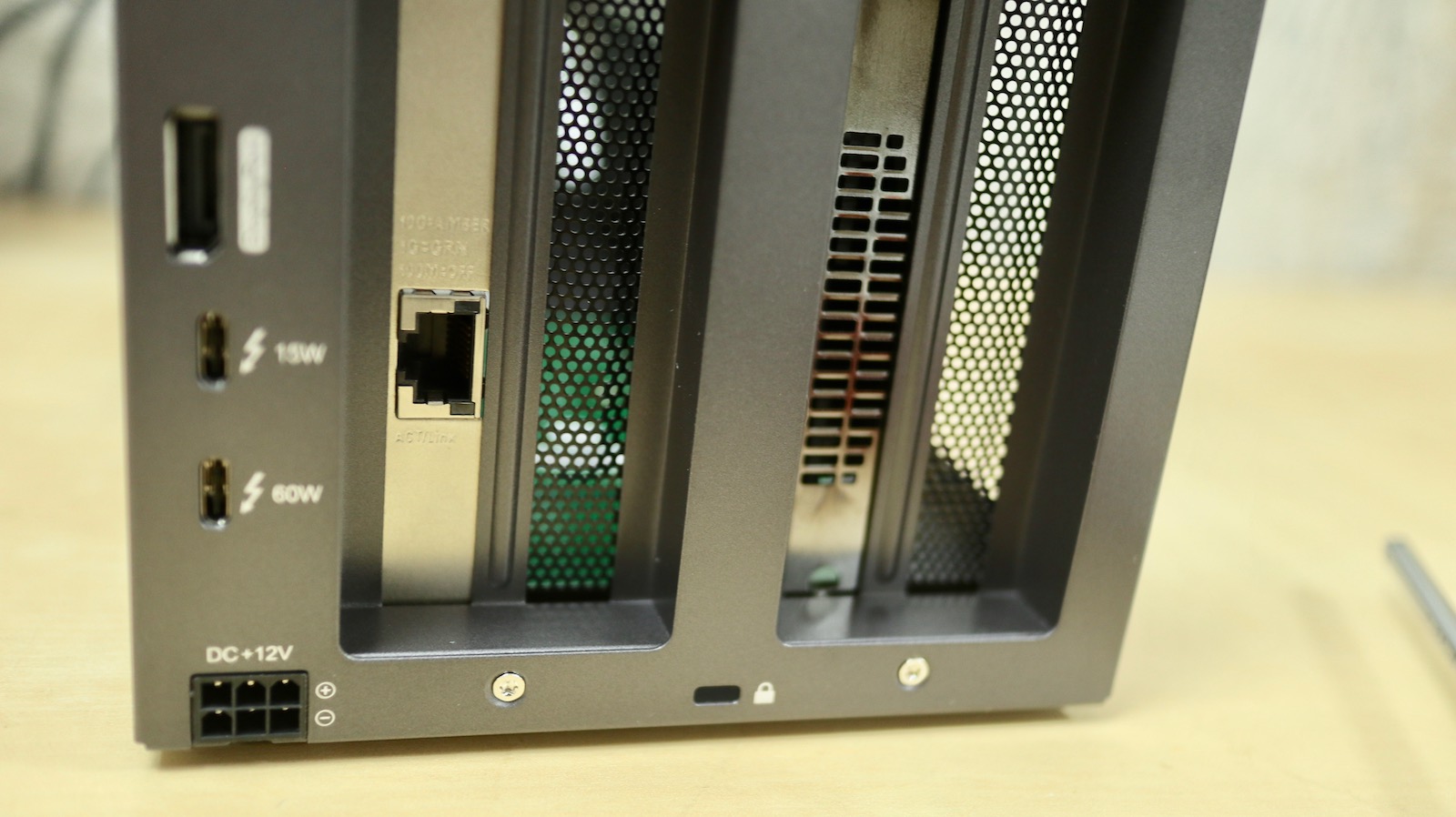

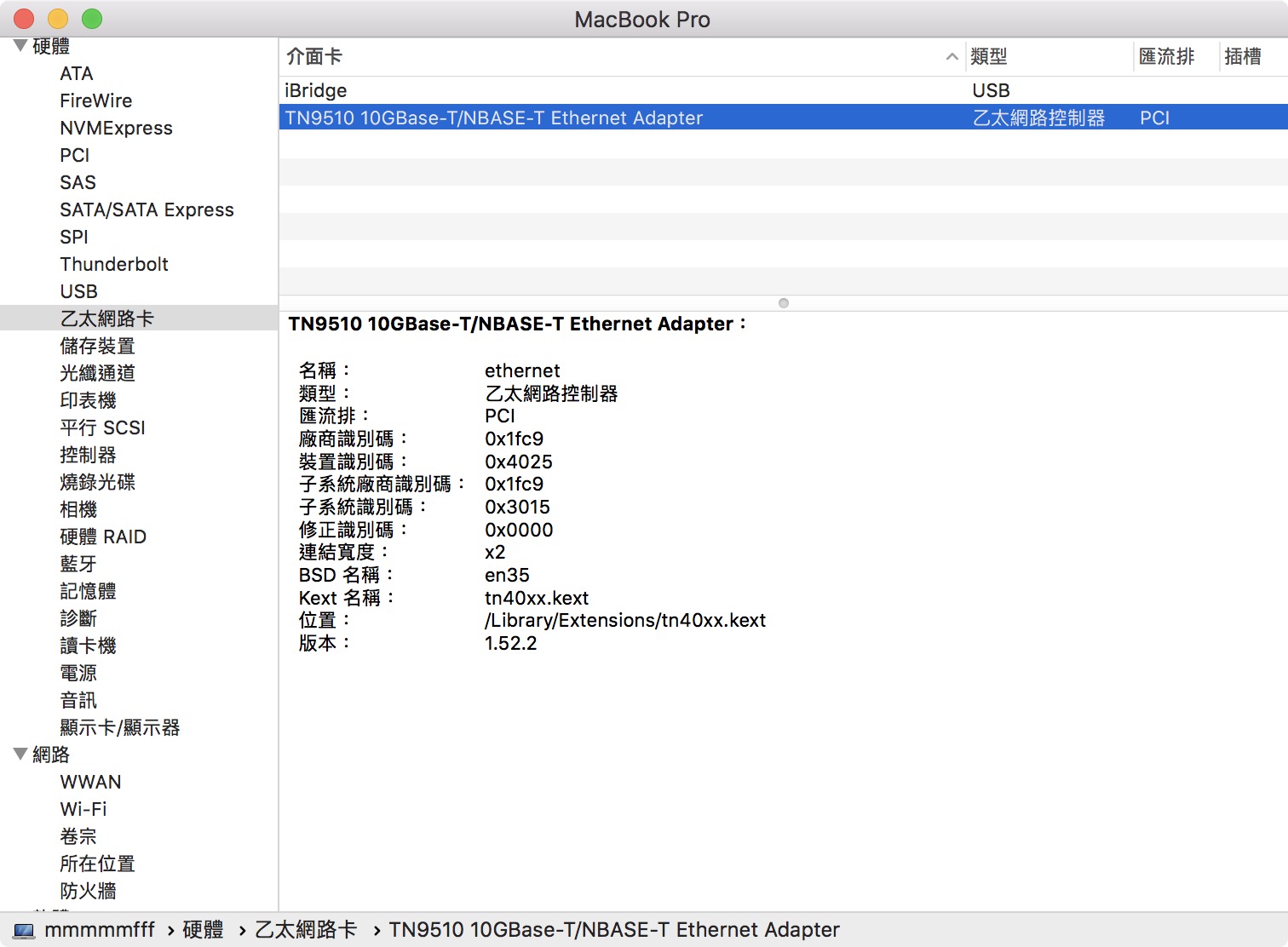

▼ 插上去之後就直接使用,不用另外灌驅動之類的。

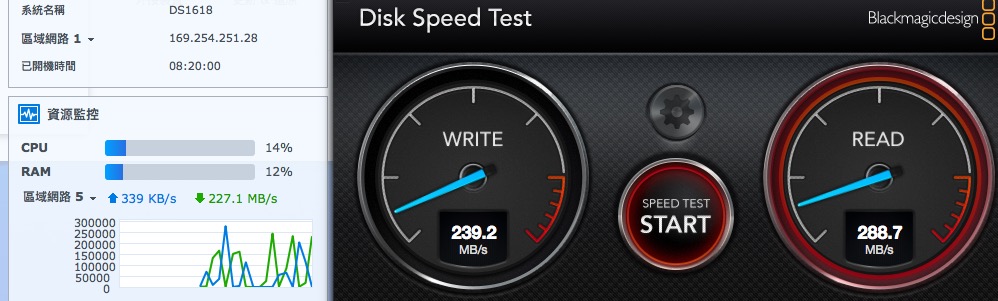

▼ 就算 NAS 不是 SSD,光是可以跑出原本 3.5 硬碟的全速,就超級爽的了。比起原本的 100MB/s 快了 2~3 倍。

▼ 不過如果你只是想要 10G 轉接器的話,那麼不如考慮 Akitio 的 10G 轉接器。

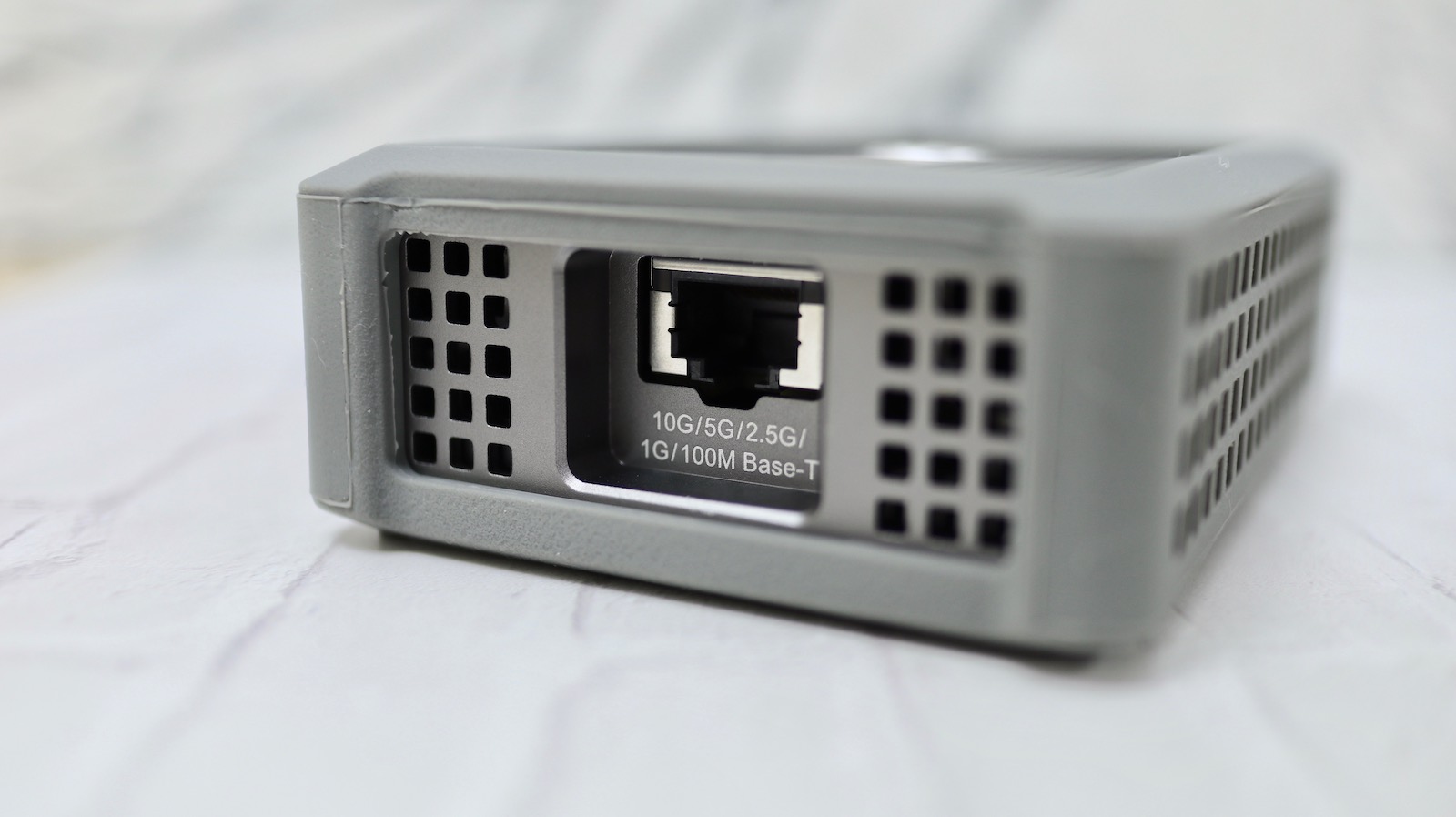

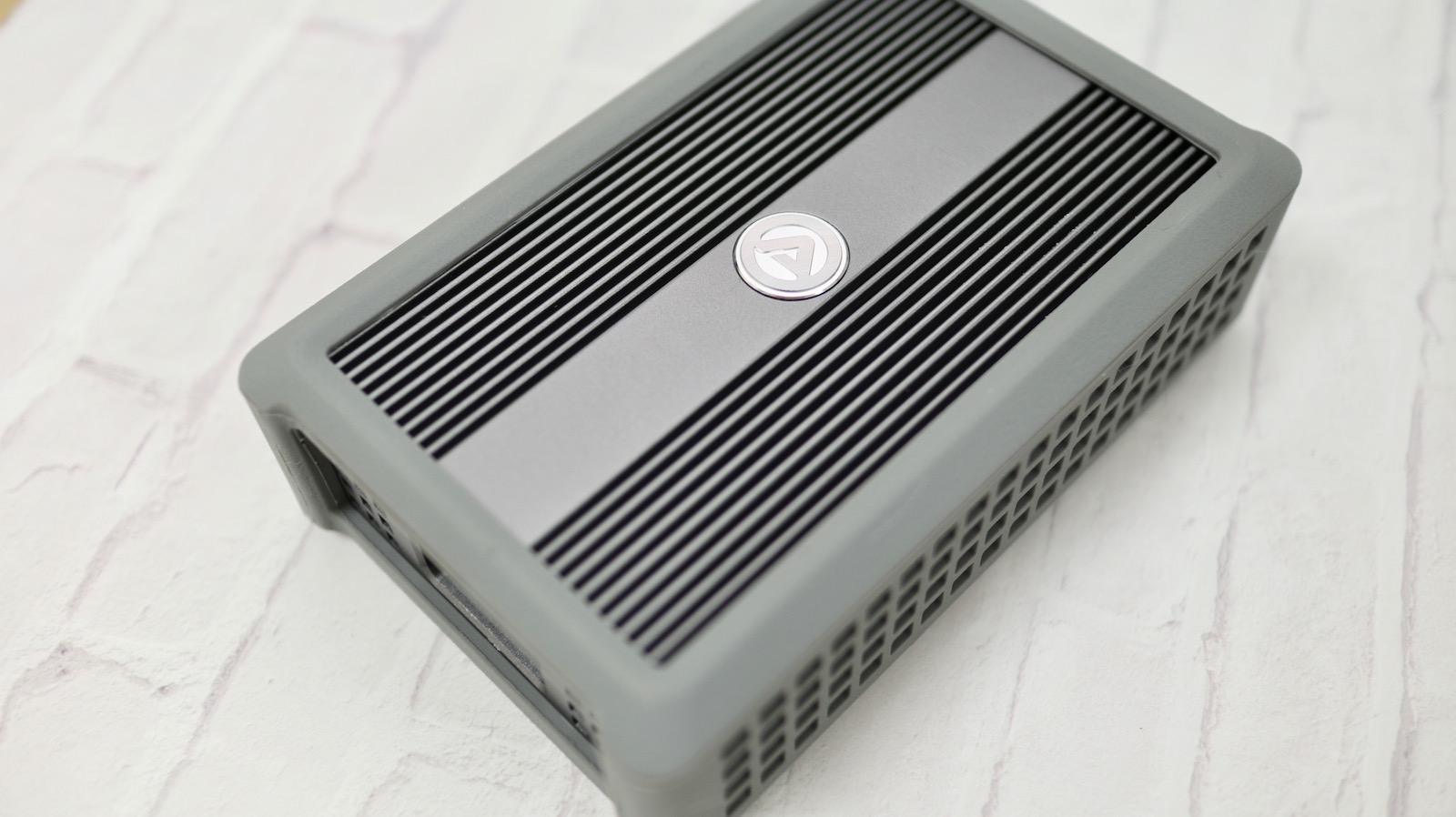

▼ 因為他小巧好攜帶,而且你有注意到的話,這是新改款的轉接器,外觀上比之前的版本顏色深了一點點。

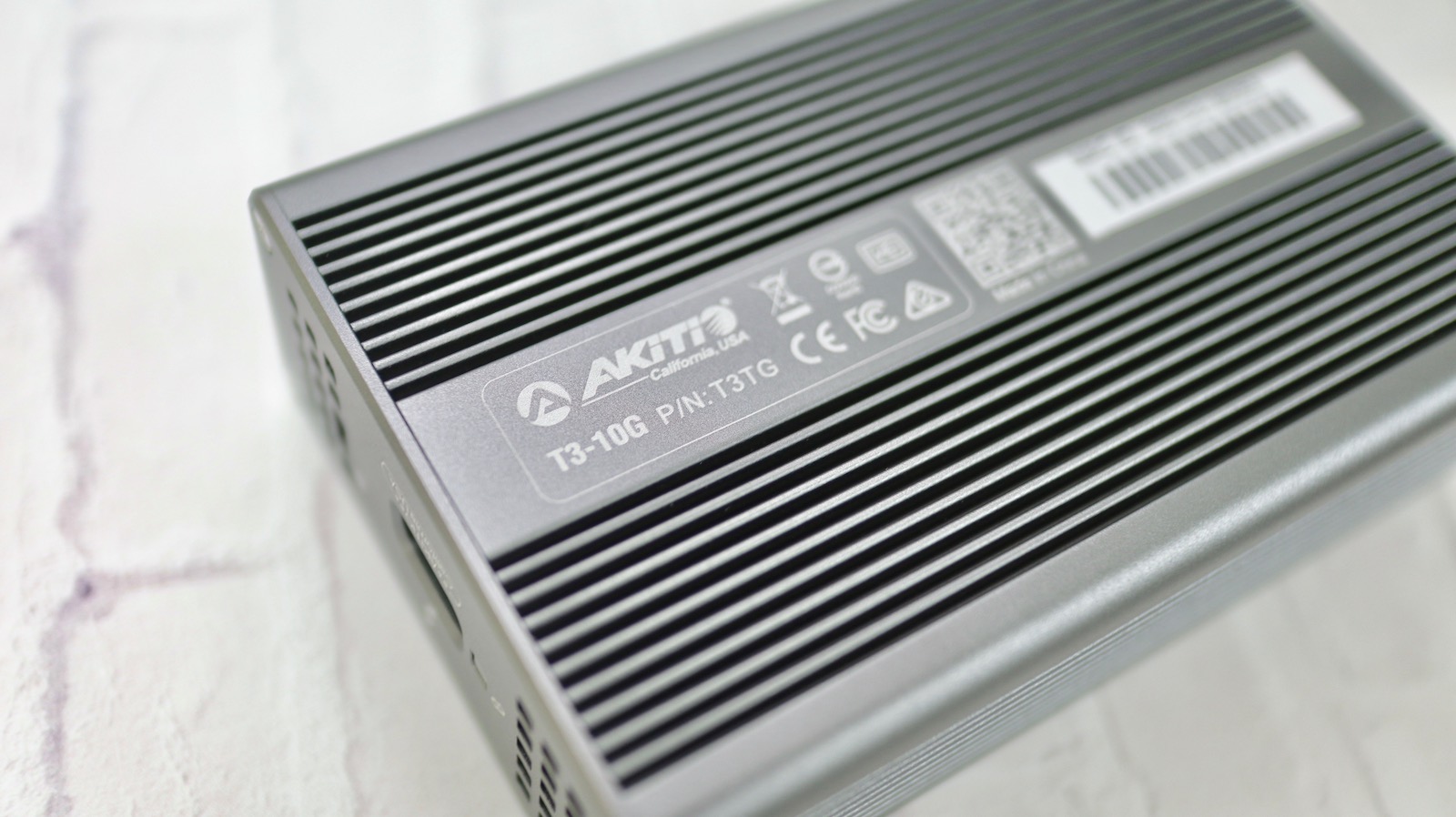

▼ 型號上,也有些許調整,變成 T3TG,因為重點就在於他也改用了跟 iMac Pro 一樣的 Aquantia AQC107s 晶片,10.13.4 以上就可以隨插隨用,讚啦。

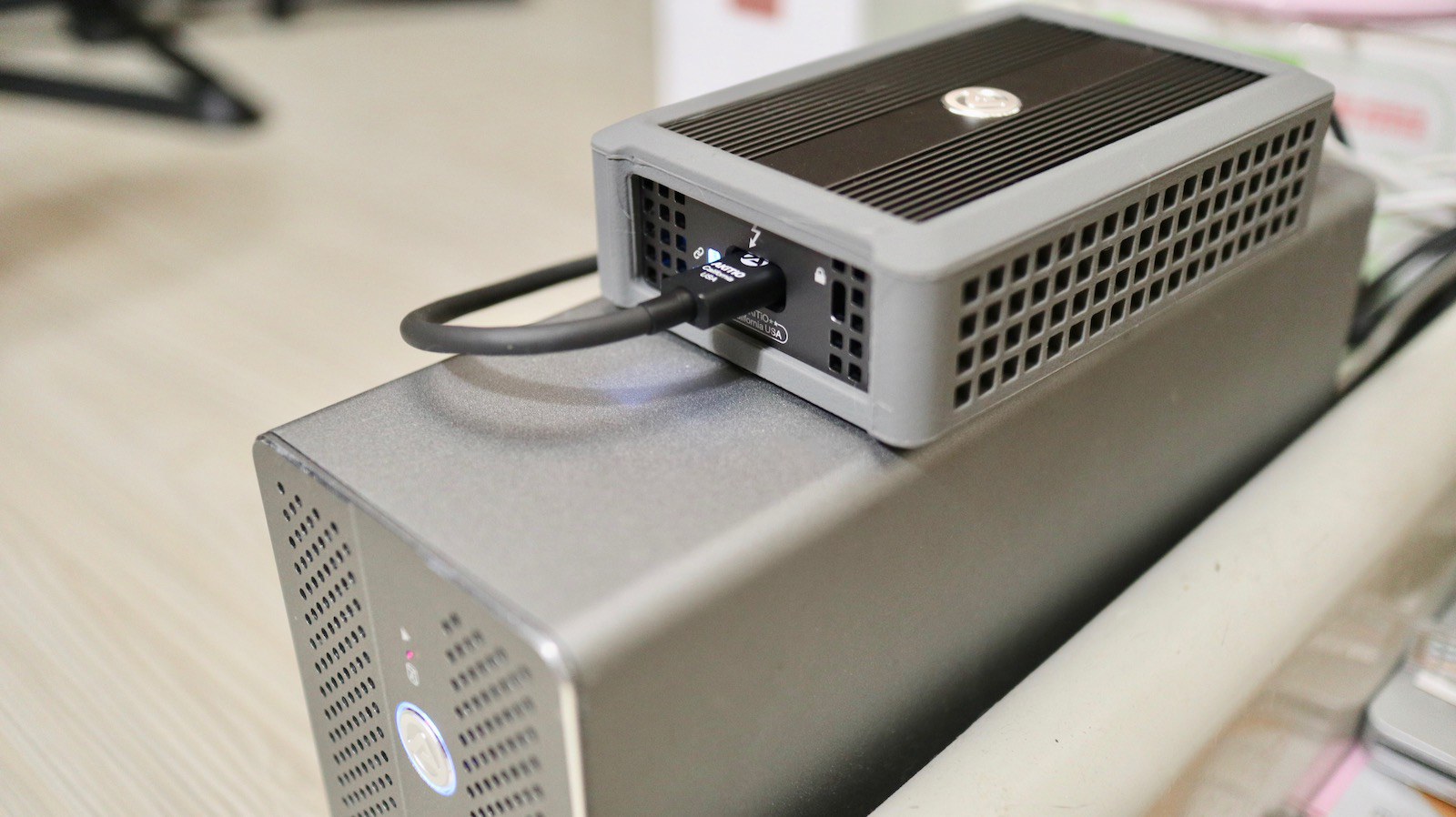

▼ 就算把它串接在別的 ThunderBolt 3 裝置後面也沒問題,一樣發揮出他的價值。

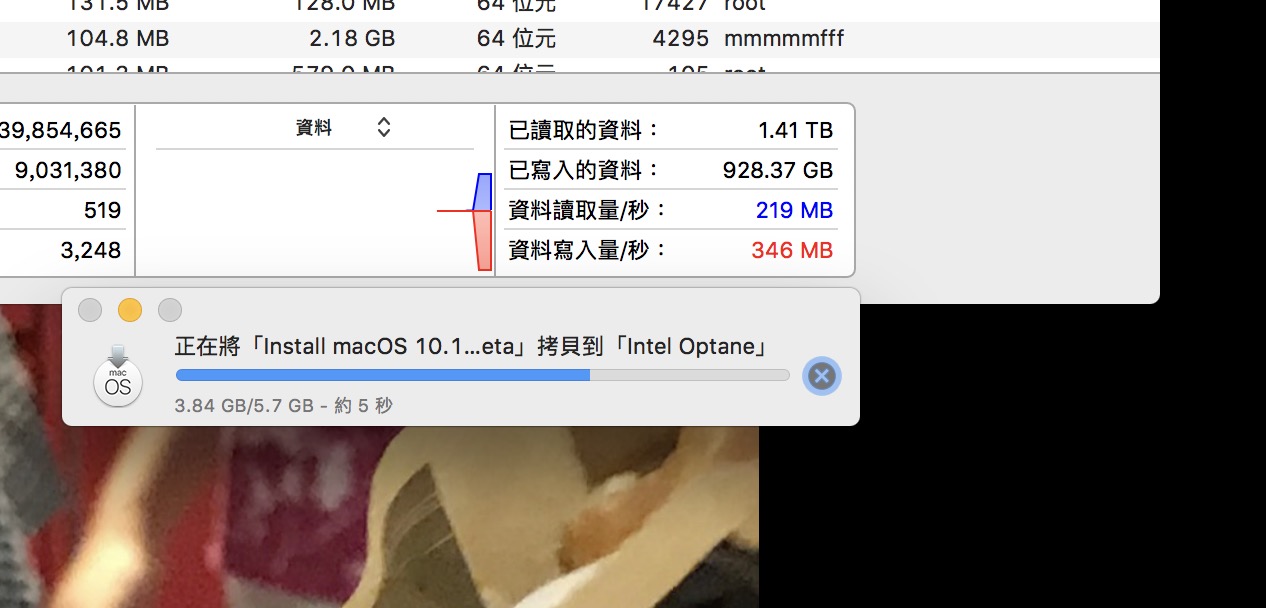

▼ 看這隨隨便便都是好幾百 MB/s 的速度,是不是很吸引人阿。

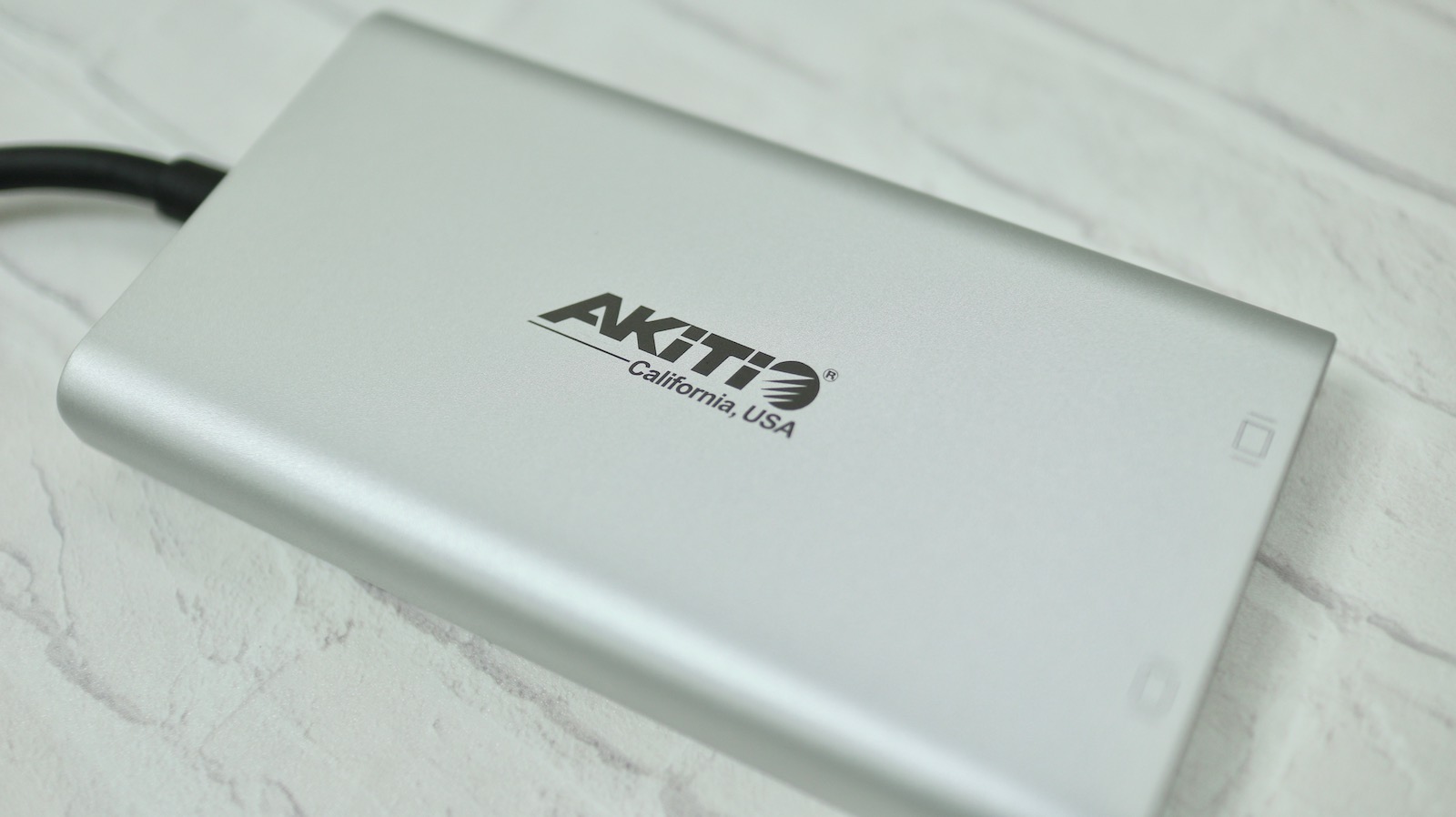

▼ 最後順帶提一下 雷霆3轉雙 DP 轉接器,畢竟如果要同時轉兩個 4K 螢幕的話,走 USB-C 是無法的。

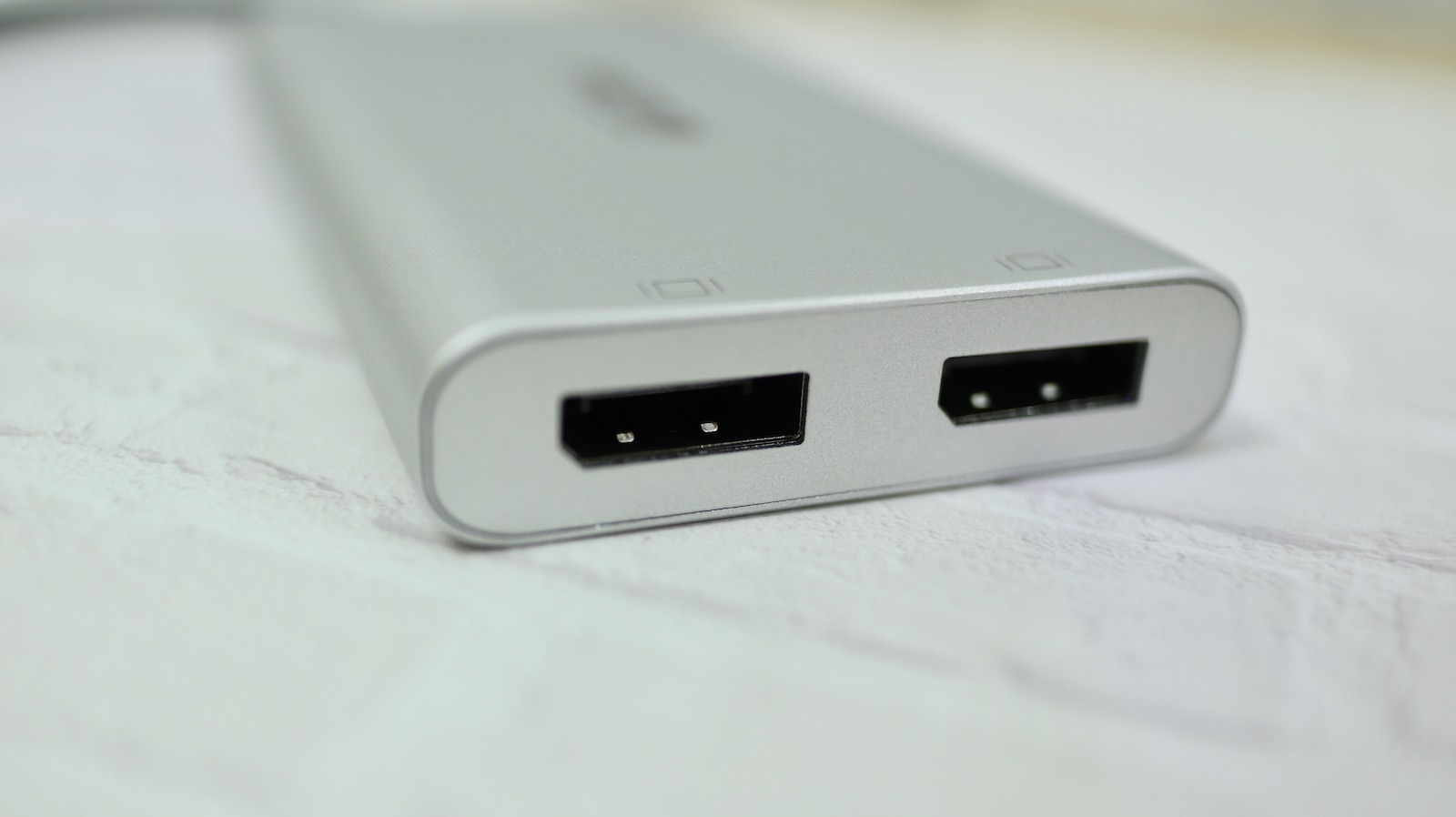

▼ 支援 DP 1.2,可以同時 2 台 4K@60Hz,或 1 台 5K@60Hz 解析度輸出。



若你對以上產品有興趣,歡迎參考我們的線上購物



>>> AKiTiO Node Duo - Thunderbolt3 雙 PCIe 轉接盒 ( 附 2M 的 TB3 CABLE)

>>> AKiTiO 雷霆3 10G 乙太網路轉換器 T3TG

>>> 雷霆3 轉雙 DP 轉接器 T3-2DP



-------

Apple Certified Support Professional



分享文分類:
3C周邊

回應 (2)

wowow0915's 的頭像
wowow0915
says:
發表回應前,請先登入註冊

請問Akitio外接盒Node Duo搭配Plextor m9pey 1tb pcie ssd是可以相容於mac系統的嗎?因為我去電詢問Plextor他們說此款ssd不相容於mac系統,可是您的測試正是用此款硬碟,想確認一下,感謝回覆。

蘋果梗's 的頭像
蘋果梗
says:
發表回應前,請先登入註冊

wowow0915 寫到:

請問Akitio外接盒Node Duo搭配Plextor m9pey 1tb pcie ssd是可以相容於mac系統的嗎?因為我去電詢問Plextor他們說此款ssd不相容於mac系統,可是您的測試正是用此款硬碟,想確認一下,感謝回覆。

哈囉,應該是這樣說,蘋果對於外接 NVMe SSD 是有一套白名單的,跟用什麼外接盒無關,是鎖SSD,所以確實除了買標榜 Mac 可用的之外,其餘都有可能會被被此名單擋下不能用,我們透過辛苦的研究小小繞過了機制,所以可以用,但不保證下次系統更新之後是不是又鎖起來。

所以對一般人來說,還是建議買有標榜 Mac 可用的比較好。
