[教學] 換掉內建的光碟機,兩顆硬碟做RAID 0,速度、大容量兼具!!

 Stanley前陣子舊款的MBP出了點問題,於是開始要計畫採購新電腦,不過評量過自己的使用情況(目前運用電腦最重的工作是單眼的RAW檔整理和修圖),再看看目前可以買到的MBP系列,發現不論買幾吋的MBP,瓶頸速度都在硬碟,CPU和RAM方面來說都已經夠快也夠用。(Stanley沒有玩遊戲的習慣,所以對於顯示卡需求很低。)

因為在家已經有大螢幕可以外接,於是選擇了外出輕便為主的13吋MBP。現在的問題就在硬碟效能的提升了,SSD固態硬碟當然是很好的選擇,因為讀寫速度夠快,不過因為價錢太貴,而且容量偏小,對於Stanley目前已經有300-400GB的照片來說簡直就是不夠用的,所以最終的解決方式,就是把內建的光碟機換掉,再放一顆硬碟進電腦,利用Mac OS X內建的軟體RAID系統,來做RAID 0,這樣就可以達到速度和大容量兼具的需求了!

再來和大家稍微介紹一下RAID 0(其他RAID的資料請參考維基百科) ,RAID 0就是把多顆硬碟並列起來,成為一個大的硬碟,一筆連續的資料,"同時"分別寫入到不同的磁碟上,也"同時"從不同的磁碟上讀取資料,因為可以同時讀寫不同的磁碟,所以不用受單一磁碟效能的限制,速度會快很多。

在MBP上,把內建的光碟機拿掉,就可以增加一個實體硬碟來做RAID,如果要做RAID 0的話,建議用兩個相同容量的硬碟,做完RAID 0之後,會變成一個總容量X2的大硬碟,例如Stanley放了兩個500GB的硬碟,就成了一個1TB的硬碟,符合"大容量"的需求,而且不用煩惱檔案要放在哪個硬碟上的問題。再來,做完RAID 0之後,理論上讀寫速度變成原本一個硬碟的兩倍,所以一個5400轉的硬碟,原本讀寫速度約在60-70MB/s之間,現在兩個硬碟做完RAID 0後,讀寫度速大約可到130-140MB/s,雖然還是不及SSD,但是C/P值高很多,這樣對於常常要讀取照片RAW的工作,應該變得快很多。不過這樣做也是有缺點的,以下列表說明。

以下稍微整理一下優缺點:

兩個硬碟合成為一個大硬碟,不用煩惱磁碟管理的問題。

讀寫速度變成原本的兩倍,扣掉軟體RAID執行的效能,也還是有到120MB/s的表現。

不能使用Boot Camp來安裝Windows。(還是可以透過虛擬軟體安裝Windows,不過效能就沒有那麼好。)

兩個硬碟只要其中一個硬碟掛掉,全部的資料就都沒了。(需要搭配外接硬碟,"時時刻刻"做備份的動作。)

耗電量會多一些。(裝了兩個硬碟一定比較耗電,平均大約減少一個小時的電池效能。)

沒有內建光碟機了。(光碟機現在用到的機會很少,需要時再用外接的即可。)

請詳細考量過以上的優缺點之後,如果你還是可以接受的話,再來改裝機器吧。

Stanley本身很少用Windows,也不玩遊戲,所以用虛擬的Windows已經可以應付需要用到Windows的工作,再來本來電腦也就要做備份的動作,只是要更勤快一些,搭配不用花腦筋的Time Machine還不錯。再來,因為新款13吋MBP的電池效能很好,原本未改裝,就可以一般使用約5~6個小時不是問題,改裝後大約可以用到4~5小時,其實已經比舊機器好非常多了,所以也不是問題。

好,話說了一堆,開始進入今天教學的正題吧!



準備硬體

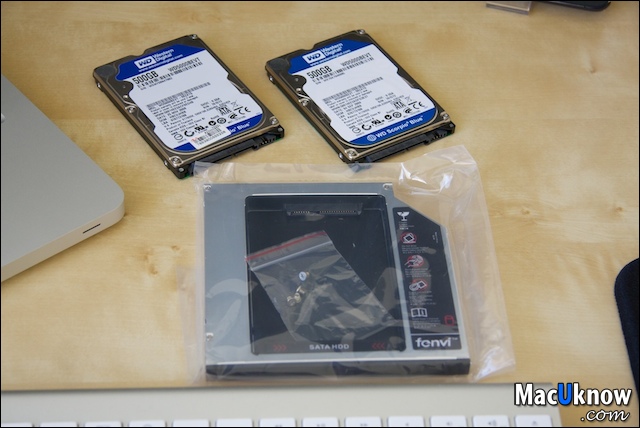

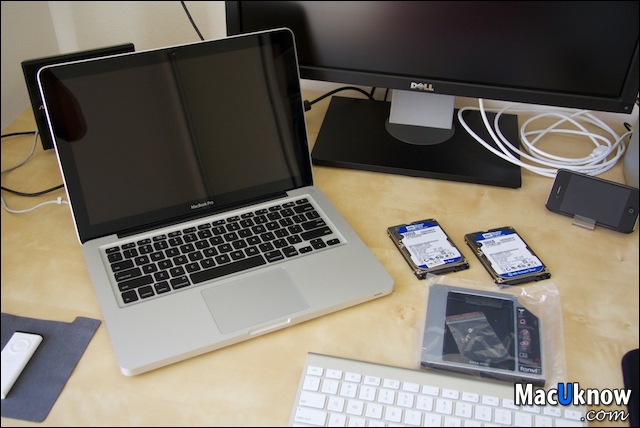

Mac電腦一部、兩個相容容量的硬碟(最好轉速也相同)、硬碟轉接盒 [忘記入鏡的:外接備份硬碟、螺絲起子(如果要拆到內建的需要T6星形起)]

Stanley因為要換兩個500GB的硬碟進新電腦,所以需要兩個硬碟,如果你想沿用原本內建的,只要再買一個和內建相同容量、轉速的硬碟即可。再來就是這個把內建光碟機換下,可以加裝一個硬碟的"硬碟轉接盒"。(拍賣關鍵字:硬碟轉接盒,請注意,購買時請向賣家詢問清楚,是否厚度為9.5mm,另外,就是Unibody的機種是用SATA轉SATA,而非Unibody的機種是用SATA轉PATA,不要買錯了喔~)[補個美國eBay的連結:賣家所在地是香港,也可以寄到台灣,Unibody用非Unibody用。]

今天教學的整個關鍵就在這個"硬碟轉接盒"~

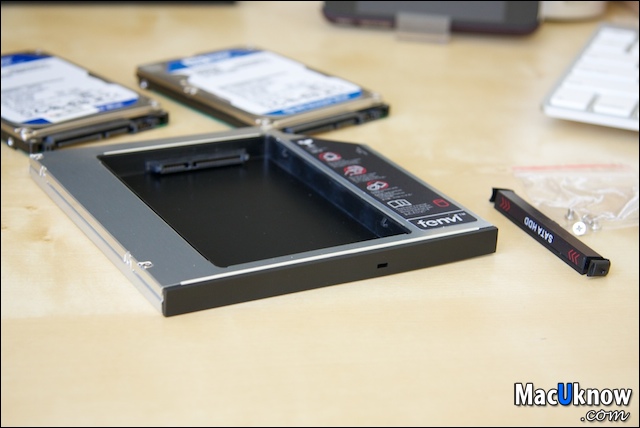

這個光碟轉接盒,需要先把前面的擋板拿掉,才能裝進MBP裡。

先把轉接盒上蓋的螺絲卸下,然後取下~

有沒有看到右上角有個卡榫,把卡榫扳開,就可以取下擋板了。

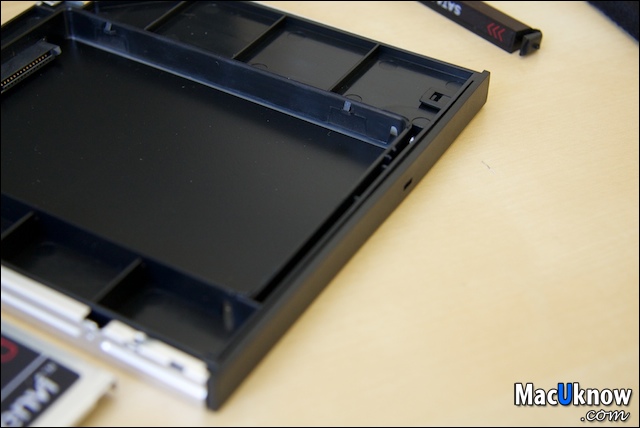

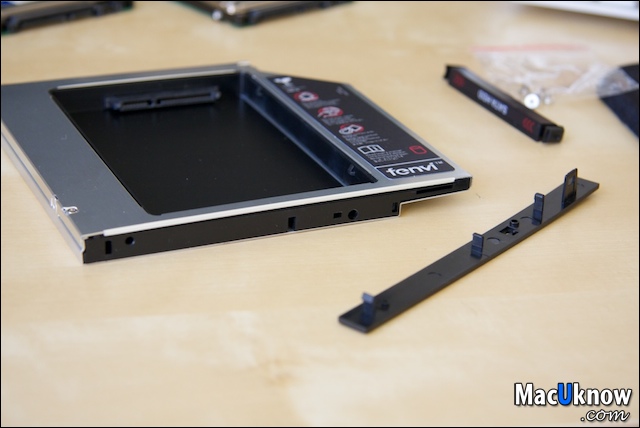

取下擋板的樣子。

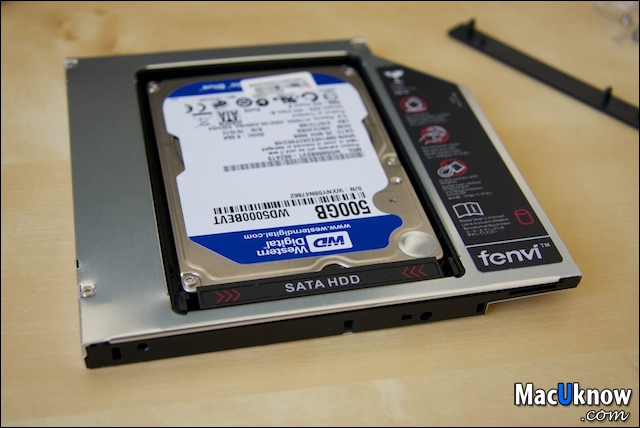

再來就是把其中一個硬碟裝入轉接盒,注意:硬碟下方寫著SATA HDD字樣的板子也要裝上去,硬碟才不會滑動。

嗯,這樣我們步驟一的硬體就準備好了。



備份作業系統

再來就是先備份內建硬碟裡的系統和資料,建議參考以下文章的1,利用Carbon Copy Cloner來備份系統到外接硬碟中,之後可以開機做後續的設定,也可以把系統備份回來,比較方便!





拆換光碟機

接著,拆掉內建光碟機,換上硬碟轉接盒的步驟,請參考iFixit的拆裝手冊每個步驟請務必小心注意。

或者你可以參考前一陣子由本站lsphate網友寫的以下教學文,有詳細的拆裝光碟機說明!!



製作軟體Raid 0

將兩顆硬碟都順利地裝上MBP之後,利用外接硬碟,我們之前備份好的系統來開機。(外接硬碟用USB或Firewire連上電腦,開機時按住option鍵,選擇外接硬碟裡的系統即可。)

再來就是本篇教學的重頭戲,製作RAID 0。利用外接硬碟裡的系統開機之後,打開"應用程式">>"工具程式"裡的"磁碟工具程式"。

你可以看到左手邊我們開機的外接硬碟,還有現在裝在MBP裡的兩個內建硬碟。

選擇右手邊的"RAID"頁面進入,在RAID類型,請選"分區存放的RAID設置",也就是RAID 0設置。

再來把左手邊兩個內建的硬碟,分別拖入下方視窗中。再按下"製作"。

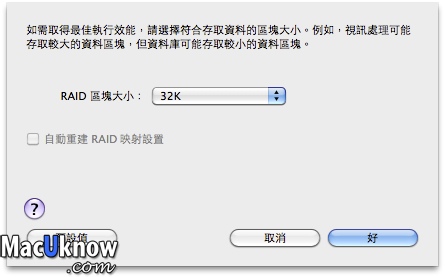

接著會跳出以下視窗,問你每一個存取資料的區塊要多大,如果你不是很清楚這裡的作用,選用預設的32K即可。[如果你製作RAID 0主要用來剪輯影片,區塊可以選擇大一點,如果你做RAID 0來做伺服器用,區塊可以選小一點。]

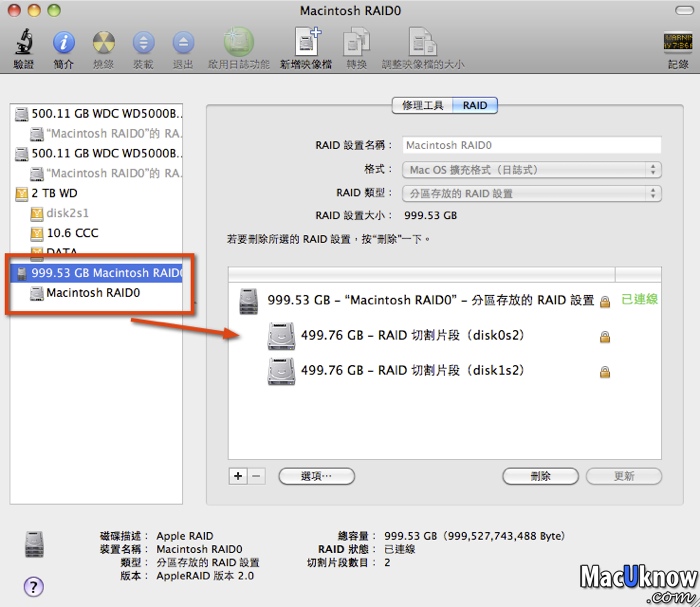

上個步驟按下好之後,就會製作RAID 0磁碟,製作完畢之後,你會看到下圖,出現一個兩倍容量的單一磁碟了!這個就是我們做好的RAID 0磁碟囉,以後你在Mac OS X系統裡,就只會看到這個單一的大磁碟,RAID裝置會由系統自行運作,你完全不會察覺,或是需要做什麼設定,用就對了~

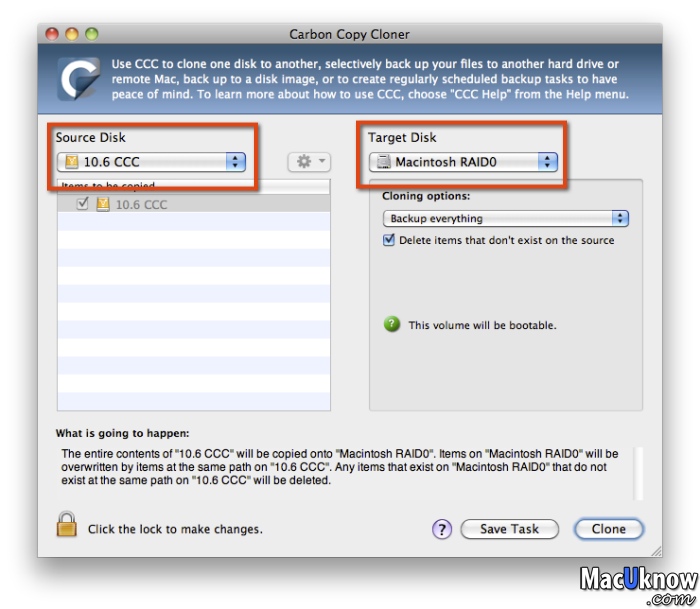

最後,就是利用Carbon Copy Cloner把系統從外接硬碟中備份回來,Source選外接硬碟,Target選擇剛做好的RAID 0大硬碟。

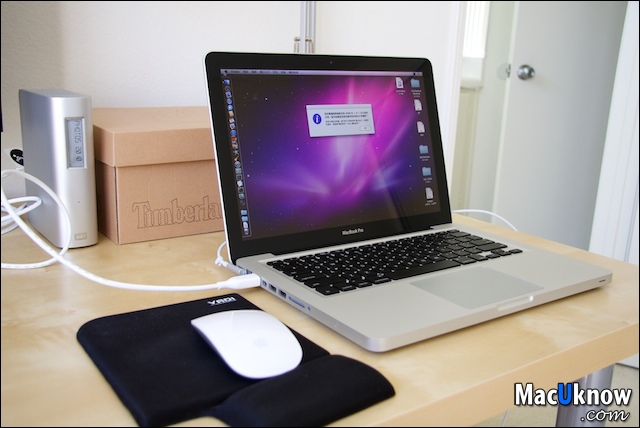

回復完畢之後,把電腦關機,將外接硬碟移除,重新開機,如果可以開機成功,表示一切都沒問題囉^^

利用內建RAID 0硬碟開機之後,建議進入"系統偏好設定">>"啟動磁碟"中,選擇RAID 0這個硬碟,然後按下重新開機,這樣之後開機速度會快很多。



實測

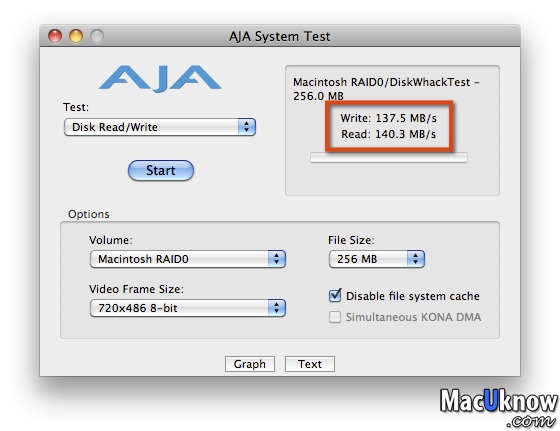

最後的最後,來實際測試一下RAID 0磁碟的讀寫速讀吧! 喔~YA,真的快很多,實際上系統執行的效能也提昇不少。

在用過了RAID 0一段時間之後,發現,因為是用系統內建的"軟體RAID"方式,所以偶爾系統負載過高的時候,會有停頓的現象(轉彩球),不過情況不多就是了,大致上用起來還是速度很快,爽度很高阿!!

以上,謝謝大家收看,手養想要自己動手改裝的朋友們,別猶豫了^^

教學分類:
蘋果教學(上方選單分類)系統相關其他未分類

回應 (30)

kinchow's 的頭像
kinchow
says:
發表回應前,請先登入註冊

 謝謝stanley大大的十分有用教學文,但請問Unibody用非Unibody用有什麼分別,eBay的連結說兩者都可以給macbook pro 用,可否請解說一下?

Diazanistonroberts's 的頭像
Diazanistonroberts
says:
發表回應前,請先登入註冊

請問重量在更換後
是變輕還是變重

???

Stanley's 的頭像
Stanley
says:
發表回應前,請先登入註冊

kinchow 寫到:

 謝謝stanley大大的十分有用教學文,但請問Unibody用非Unibody用有什麼分別,eBay的連結說兩者都可以給macbook pro 用,可否請解說一下?

從2008年底之後,MacBook Pro的外殼改用Unibody一體成形的鋁殼,而內建的光碟機也改用SATA接頭~

以下是Unibody的外型:(借用iFixit網站的圖)

以下是"非Unibody"的外型,非Unibody的MacBook Pro內建光碟機還是用PATA的接頭:

Stanley's 的頭像
Stanley
says:
發表回應前,請先登入註冊

diazanistonroberts 寫到:

請問重量在更換後 是變輕還是變重 ???

我感覺不太出來差別,我想前後應該只差個幾十克左右,所以很難判斷變輕還是變重~

沒有確實去量過"內建光碟機"和"硬碟轉接盒+2.5吋硬碟"的重量...所以無法回答你的問題,抱歉了~

Gene's 的頭像
Gene
says:
發表回應前,請先登入註冊

 恭喜STANLEY入手新電腦

順便問一下

固態混和硬碟可以做RAID 0嗎

如果可以的話那速度應該會超過SSD囉??

Stanley's 的頭像
Stanley
says:
發表回應前,請先登入註冊

gene 寫到:

 恭喜STANLEY入手新電腦

順便問一下

固態混和硬碟可以做RAID 0嗎

如果可以的話那速度應該會超過SSD囉??

SSD混硬碟喔,理論上應該也可以做Raid 0啦~

不過SSD的速度感覺已經快逼近I/O匯流排的極限,所以我想速度增加應該很有限...有時候搞不好還會被硬碟拖垮,所以不是很確定效能會不會提昇囉~

kinchow's 的頭像
kinchow
says:
發表回應前,請先登入註冊

 謝謝stanley的回覆,我是09年買的,那是選Unibody的了!待我完成家中Mac的NAS建設後,再跟大大的方法加強Macbook pro

Gene's 的頭像
Gene
says:
發表回應前,請先登入註冊

stanley 寫到:

SSD混硬碟喔,理論上應該也可以做Raid 0啦~

不過SSD的速度感覺已經快逼近I/O匯流排的極限,所以我想速度增加應該很有限...有時候搞不好還會被硬碟拖垮,所以不是很確定效能會不會提昇囉~

原來如此

等我過一陣子比較不忙

再去買兩個固態混合硬碟來試試看好了

到時候再來分享

謝謝回答

Gene's 的頭像
Gene
says:
發表回應前,請先登入註冊

 妳一個K7500買多少啊

Gene's 的頭像
Gene
says:
發表回應前,請先登入註冊

 海門是哪一個牌子啊???(恕我才疏學淺不知道)

真的有差那麼多喔

之前看一顆固態混和硬碟500GB要價4500吧

Gene's 的頭像
Gene
says:
發表回應前,請先登入註冊

 原來是Seagate(SORRY我很少去記中文名字)

還真的兩顆有找.....

lsphate's 的頭像
lsphate
says:
發表回應前,請先登入註冊

 我只覺得

拆機的時候有iPad可以在旁邊看iFixit

真是太棒了...XD

vicentk's 的頭像
vicentk
says:
發表回應前,請先登入註冊

 我剛剛也訂了硬碟轉接盒, 不過硬碟我還在選擇中 seagate 7200.4 500gb 7200轉, 日立7k500. 不知大家會如何選取.

另一方面在 owc 上有 video 教學

http://eshop.macsales.com/installvideos/macbookpro_15_unibody_mid10_dd/

lsphate's 的頭像
lsphate
says:
發表回應前,請先登入註冊

 我剛好2個都有

seagate那個 如果你是有防落下(ASG的版本) 還蠻震滿吵的

hitachi完勝 我覺得7200轉應該沒有好過他的了...

我的hitachi的aja是 read/wtite 82.2/100

Mike's 的頭像
Mike
says:
發表回應前,請先登入註冊

vicentk 寫到:

 我剛剛也訂了硬碟轉接盒, 不過硬碟我還在選擇中 seagate 7200.4 500gb 7200轉, 日立7k500. 不知大家會如何選取.

當然是 Hitachi 囉~

Gary's 的頭像
Gary
says:
發表回應前,請先登入註冊

才剛買新的 MBP 就馬上拿來開刀

還使用 iPad 開 iFixit 來做參考

老大這個稱呼真不是叫假的!

發表回應前,請先登入註冊

謝謝分享 !!



COOL

Stanley's 的頭像
Stanley
says:
發表回應前,請先登入註冊

Gary 寫到:

才剛買新的 MBP 就馬上拿來開刀

還使用 iPad 開 iFixit 來做參考

老大這個稱呼真不是叫假的!

呵呵~因為要拆機,想說沒有就沒有電腦可以看教學了...突然想到iPad可以,就派上用場啦~

(所以沒有備用機,電腦突然掛了就會很慘...)

咦,這樣講起來,備用機還是站長的理論,感覺都是很好狂買東西的藉口阿~

appleseed's 的頭像
appleseed
says:
發表回應前,請先登入註冊

好讚的教學!Stanley真的拆機改裝達人~

先筆記下來,改天也要來嘗試看看!:P

jackal70's 的頭像
jackal70
says:
發表回應前,請先登入註冊

 Stanley大想請問一下你從香港ebay寄到台灣要多少天



vicentk's 的頭像
vicentk
says:
發表回應前,請先登入註冊

zeratul 寫到:

用兩顆7K500下去作raid0吧~

根據經驗,速度可以在200上下

到不用去買貴三三的混合硬碟或是SSD

如你所說2只 7k500, 是可以上到 199.8mb/s write 202.0mb/s read

aja test

file size 4.0gb

video frame size 2048 x 1556 10-bit



Stanley's 的頭像
Stanley
says:
發表回應前,請先登入註冊

jackal70 寫到:

 Stanley大想請問一下你從香港ebay寄到台灣要多少天



我目前人在美國,從香港eBay購買扣款後,寄到美國LA,大約七個工作天~給你參考~

tsungying's 的頭像
tsungying
says:
發表回應前,請先登入註冊

 請問一下,要把資料從備份硬碟放回製作好的RAID 0大硬碟時,

一定要用Carbon Copy Cloner把系統從外接硬碟中備份回來嗎?

(不)可以用mac 內建的 time machine 嗎?  謝謝您~  感恩~

Stanley's 的頭像
Stanley
says:
發表回應前,請先登入註冊

tsungying 寫到:

 請問一下,要把資料從備份硬碟放回製作好的RAID 0大硬碟時,

一定要用Carbon Copy Cloner把系統從外接硬碟中備份回來嗎?

(不)可以用mac 內建的 time machine 嗎?  謝謝您~  感恩~

嗯,用Carbon Copy Cloner的速度快很多,而且是整個系統複製回來,直接就可以開機使用~

如果用Time Machine的話,也是可以,不過要先用外接光碟機先灌系統,然後開機之後再用Time Machine把資料備份回來,會花很長的時間~

tsungying's 的頭像
tsungying
says:
發表回應前,請先登入註冊

謝謝 stanley 大大的回覆,我懂了 謝謝 ^^
等過一陣子比較有空嫌時間 再來親自操刀試試
感恩~!

Mike's 的頭像
Mike
says:
發表回應前,請先登入註冊

請問一下 Stanley,我知道 Mac OS X 的 SoftRaid 是依賴磁碟工具程式。

而本來 Raid 0 掛掉就掛掉,不過如果做 SoftRaid 1,萬一系統掛掉...

那是硬碟重接上去就可以開機了嗎?

還是說因為依賴磁碟工具程式的關係一樣也是掛掉...

因為目前網路上找到的資訊只有說 Raid Array 會掛掉...

但是因為大家都是做 Raid 0,所以不清楚 Riad 1 會不會也是這樣= ="



PS. 我只用過硬體的 Riad Array,沒用過 Mac 的軟體 Riad,請解惑~

Stanley's 的頭像
Stanley
says:
發表回應前,請先登入註冊

Mike 寫到:

請問一下 Stanley,我知道 Mac OS X 的 SoftRaid 是依賴磁碟工具程式。

而本來 Raid 0 掛掉就掛掉,不過如果做 SoftRaid 1,萬一系統掛掉...

那是硬碟重接上去就可以開機了嗎?

還是說因為依賴磁碟工具程式的關係一樣也是掛掉...

因為目前網路上找到的資訊只有說 Raid Array 會掛掉...

但是因為大家都是做 Raid 0,所以不清楚 Riad 1 會不會也是這樣= ="



PS. 我只用過硬體的 Riad Array,沒用過 Mac 的軟體 Riad,請解惑~

Stanley也沒有試過用軟體做Raid 1,所以也不清楚..目前也沒有多的硬碟來測試~

不過筆電內做Raid 1,意義比較不大,因為兩個硬碟算再同樣的環境條件下,如果要掛,應該差不多機會~

所以這個問題,還是要有經驗的朋友來解惑一下~

Mike's 的頭像
Mike
says:
發表回應前,請先登入註冊

stanley 寫到:

Stanley也沒有試過用軟體做Raid 1,所以也不清楚..目前也沒有多的硬碟來測試~

不過筆電內做Raid 1,意義比較不大,因為兩個硬碟算再同樣的環境條件下,如果要掛,應該差不多機會~

所以這個問題,還是要有經驗的朋友來解惑一下~

那就等高人指點囉...

fongchikuo's 的頭像
fongchikuo
says:
發表回應前,請先登入註冊

2007 年買的小白,也可以改裝嗎?

蘋果店的人說不行,所以上來問問。

 機型名稱: MacBook





  機型識別碼: MacBook2,1

  處理器名稱: Intel Core 2 Duo

  處理器速度: 2.16 GHz

  處理器數量: 1

  總核心數量: 2

  L2 快取記憶體: 4 MB

  記憶體: 2 GB

  匯流排速度: 667 MHz

  Boot ROM 版本: MB21.00A5.B07

rocyang's 的頭像
rocyang
says:
發表回應前,請先登入註冊

fongchikuo 寫到:

2007 年買的小白,也可以改裝嗎?

蘋果店的人說不行,所以上來問問。

 機型名稱: MacBook

  機型識別碼: MacBook2,1

  處理器名稱: Intel Core 2 Duo

  處理器速度: 2.16 GHz

  處理器數量: 1

  總核心數量: 2

  L2 快取記憶體: 4 MB

  記憶體: 2 GB

  匯流排速度: 667 MHz

  Boot ROM 版本: MB21.00A5.B07

可以改裝要選 SATA 轉 PATA,但是要做 RAID 不知會不會有問題,因為系統碟是 SATA 界面、光碟機是 PATA 界面,兩者傳輸速率應該不同。
