[教學] Mac 便宜 10G 網路方案,區網工作 Link Aggregation 效率倍增。

大家好,我是蘋果梗,雖然寫了十餘本蘋果相關教學書籍也考過了幾張蘋果證照。但其實是連剪頭髮的錢都沒有的長髮男子。



如果你是一個常常用到區域網路傳輸檔案的人,比如說你是 NAS 的使用者,你可能會發現一件事:無論 NAS 本身的硬體條件多好,CPU 多高級,裡面是放多快的 SSD,他對外的傳輸,不過就是一條 1G 的網路線。

也就是說無論如何,NAS 的傳輸速度,物理極限就是 125MB/s,考量到一些線材損耗,你最終連到 NAS 時能有破百的速度已經算是很不錯。這也是為什麼 NAS 對很多人來說,就只是拿來當做儲存用途,無法當做高負載的工作站。

所以我們曾經寫過一篇家用 10G 網路的教學文:[教學] 新世代的標準:10GbE 傳輸的 NAS 對 Mac 來說有什麼好處。


但在當時,即便我們選用的 Switch 已經是最平易近人的版本,但畢竟 10G 還不算超級普及,售價也是要 16000 左右。的確不是大多數人都可以說買就買的價格。

那麼,除了 10G 網路之外,還有沒有方法可以加速 NAS 的傳輸速度呢? 有的,就是 Link Aggregation(網路聚合)。Link Aggregation 簡單來說,就是一次插兩條 1G 的網路線,然後就可以兩倍速。雖然沒有 10G 那麼爽快,但也是一顆速度大補丸。

本文篇幅有點長,可直接點選想看的章節。



而要使用 Link Aggregation 也是需要一些條件的,除了 NAS 要支援之外(現在 NAS 大多支援了),Switch 跟 Mac 端也要支援才行,說到這,你可能會想放棄了,畢竟這條件好像有點難達成,不過,既然我會寫這篇文章,就代表我們已經找到了便宜的解決方案。而且這還是一個進可攻退可守,日後升級 10G 也能無痛升級的解決方案。



Netgear 最近終於在台灣推出了我之前在美國 Amazon 就一直想要買的便宜 10G 交換器,而且還有網管功能,也就是說可以設定 Link Aggregation。除了 Link Aggregation,之外,他還有兩孔 10G 網路孔,也因為 10G 的部份只有兩孔,售價上比起之前介紹的 5 孔 10G 交換器便宜很多,但如果你工作室就只有一個主力電腦需要用 10G,那麼其實划算很多。

他們的型號為:

GS110MX      8610元    8孔1G+2孔10G(RJ-45頭)  無網管功能
GS110EMX    9975元    8孔1G+2孔10G(RJ-45頭) 有網管支援 Link Aggregation
GS810EMX    11100元   8孔1G+2孔10G(RJ-45頭) 有網管支援 Link Aggregation、電競功能外型帥



比起之前 16000 沒有網管功能的 XS505M ,有網管功能又有兩孔 10G 的 GS110EMX,甚至不需要一萬元。實在是划算很多,當然,Mac 端也不是可以直接使用,需要搭配 Akitio 的 ThunderBolt 3 網路轉換器,他的售價是 9800 圓

不過,我們 MacUknow 既然寫了這篇教學,我們當然就是禀著服務大家的心情,我們在這邊推出超值組合套餐



原售價

特價



TB3 轉接器 + GS110MX

9800+8610

=18410

15999

省下 2411

TB3 轉接器 + GS110EMX

9800+9975

=19775

16999

省下 2776

TB3 轉接器 + GS810EMX

9800+11100

=20900

17999

省下 2901



其中我們最推薦的是第二個組合,因為算是進可攻退可守,日後升級 10G 也可以無痛升級。而且價錢上,在之前幾乎等於只能單買一台 10G交換器,現在不但可以買到交換器,Mac 端的裝置也搞定了。優惠期間到4月底,之後就只能單賣原價囉。

>>> MacUknow 線上購物:10G 網卡方案 Akitio x Netgear 限時聯名優惠

那麼,無論你想選哪個組合,我們這邊都有完整教學,那麼以下開始囉



上面提到,這次推薦的Switch(交換器)有三個型號,GS110MX、GS110EMX、GS810EMX。第一個由於沒有網管功能,適合給已經確定有 10G NAS 的朋友,如果你的 NAS 沒有 10G,想要先用 Link Aggregation 功能的話,可以從有網管功能的 GS110EMX 開始,之後升級有 10G NAS 時也可以接續使用。

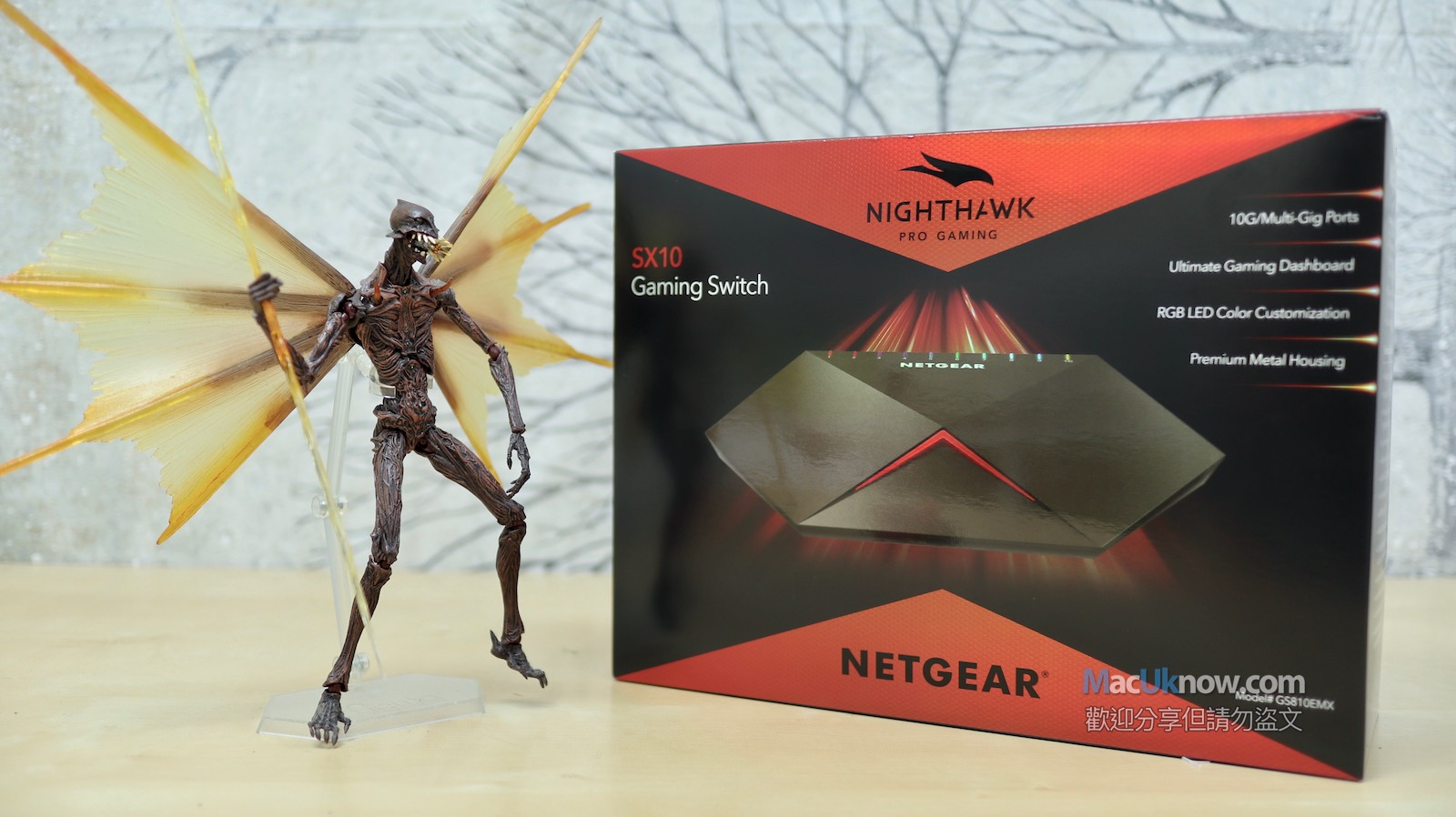

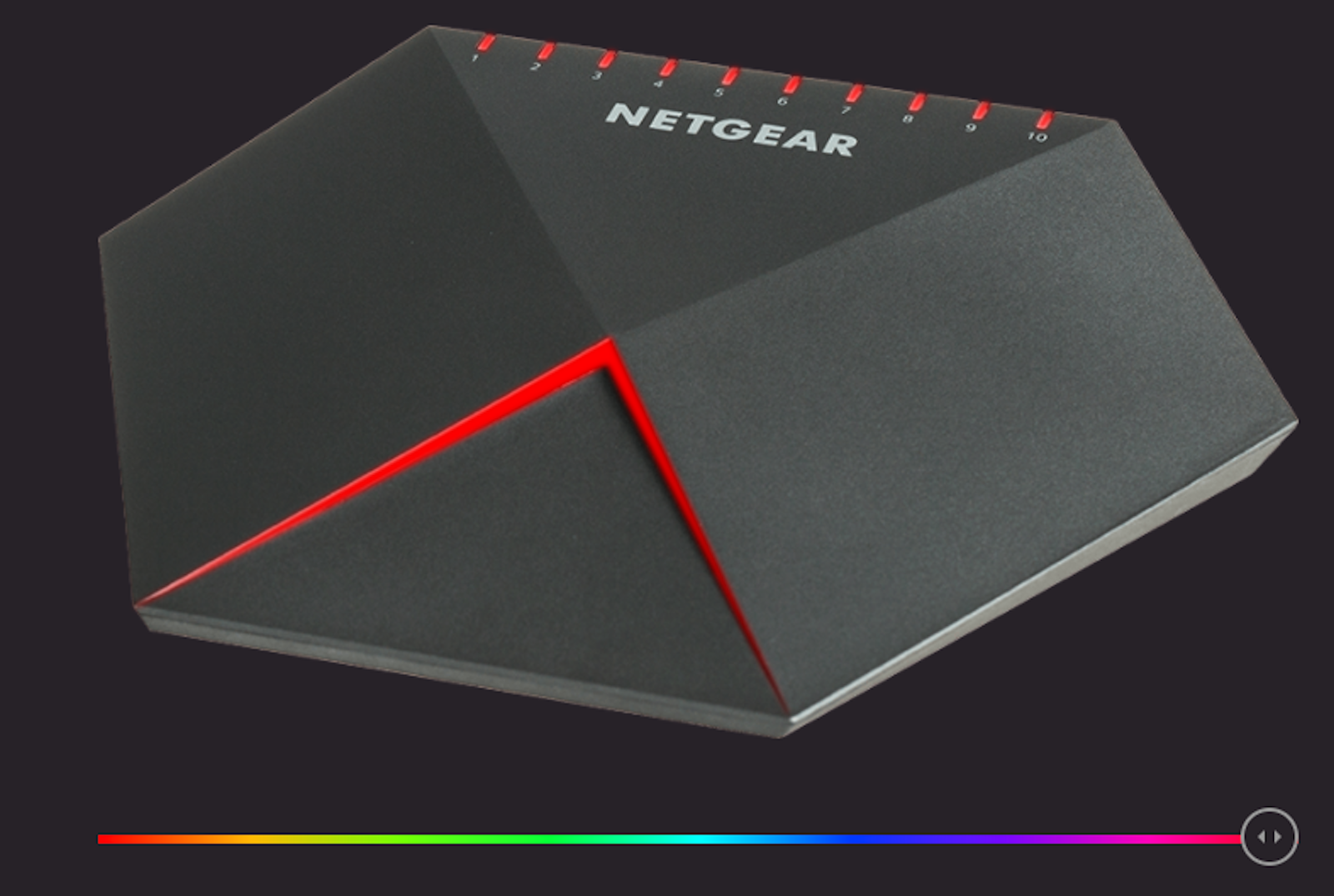

▼ 而這次我們要開箱的是 GS810EMX,跟 GS110EMX 一樣是兩孔10G、8孔1G的配置,不過他在外觀上帥氣許多,畢竟是因應電競而生的機種,在功能上也有不少對應電競的強化。

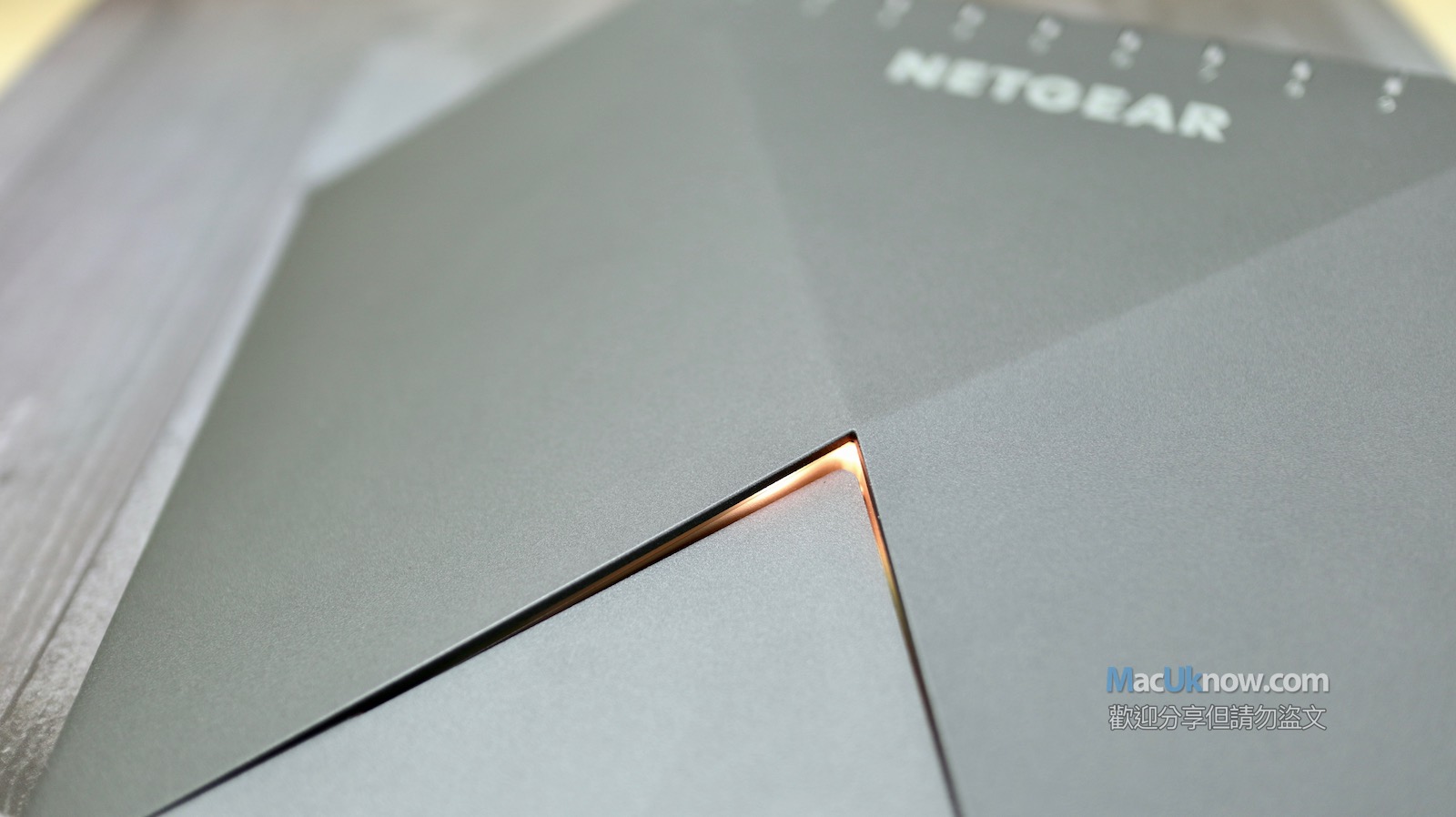

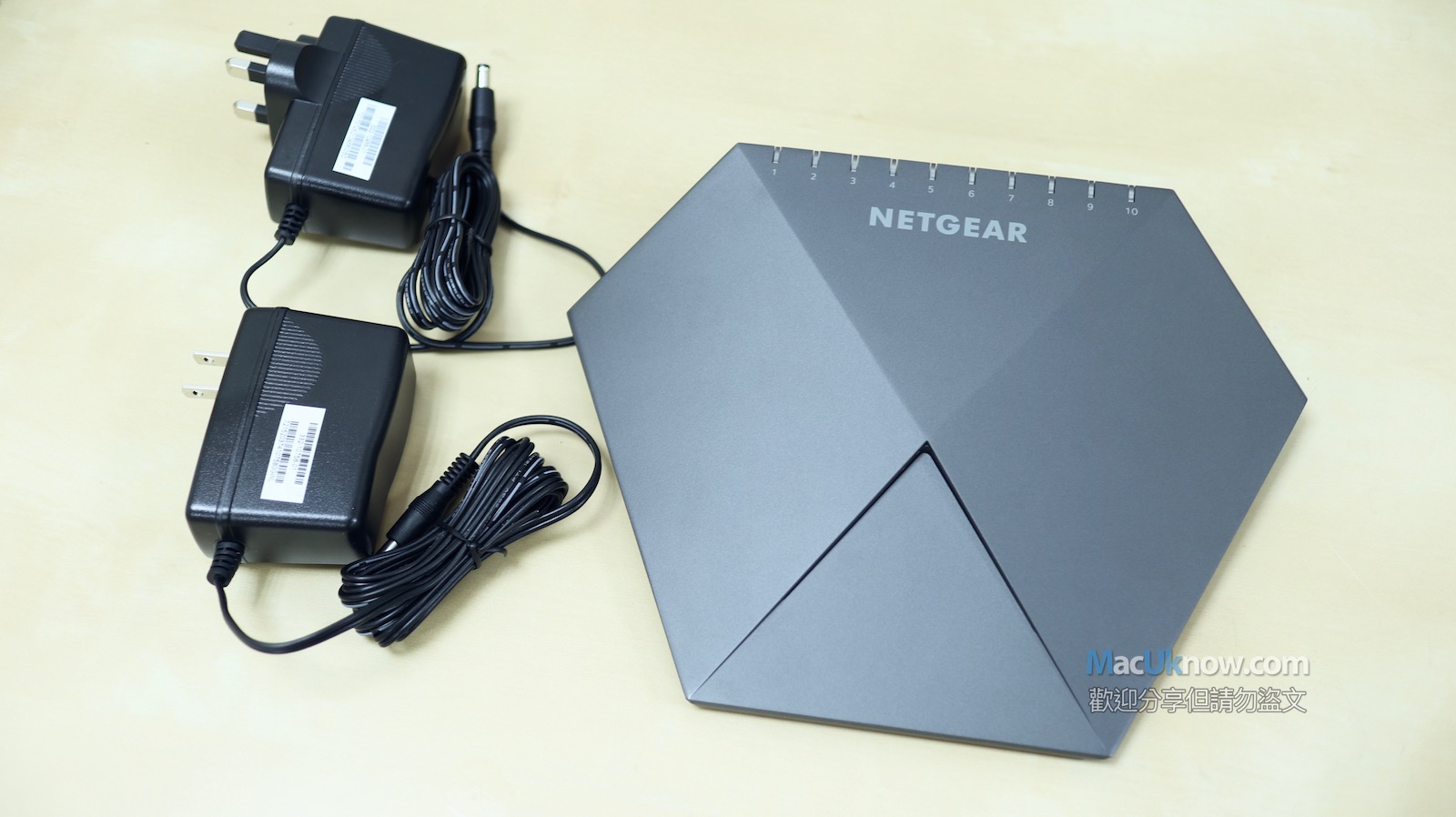

 他的外型有點像是一台飛碟之類的,真的是蠻好看的。不過一開始我拿到的時候不小心拿錯成英國版,所以後來我又自己去補了台灣版的插頭,所以圖中我有兩個插頭。

 而他 10 個網路燈以及主要的電源燈,都是可以自己定義顏色的,煞氣度滿點。

 比如說我們調成橘燈,看起來就像這樣。當然你也可以更煞氣一點,就讓他一直變化。

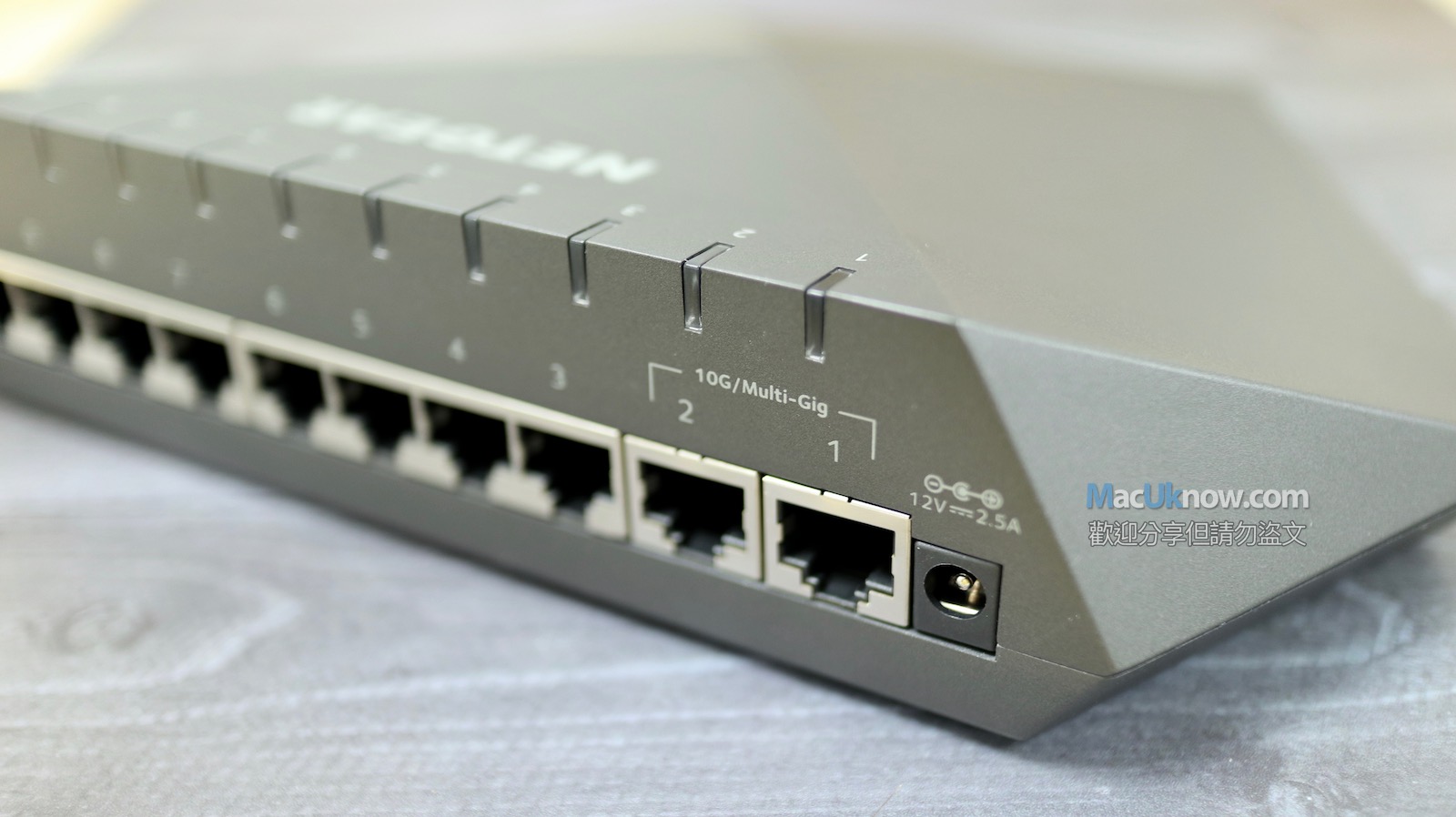

▼ 重點就在於前兩個孔支援 10G,如果你主力電腦只有一台的話,剛好一個孔接電腦,一個孔接 NAS,輕鬆打造 10G 環境。不過如果 NAS 不支援 10G,也沒關係,後面有 8 個 1G 網路孔,絕對夠用,可以拿來做成 Link Aggregation。

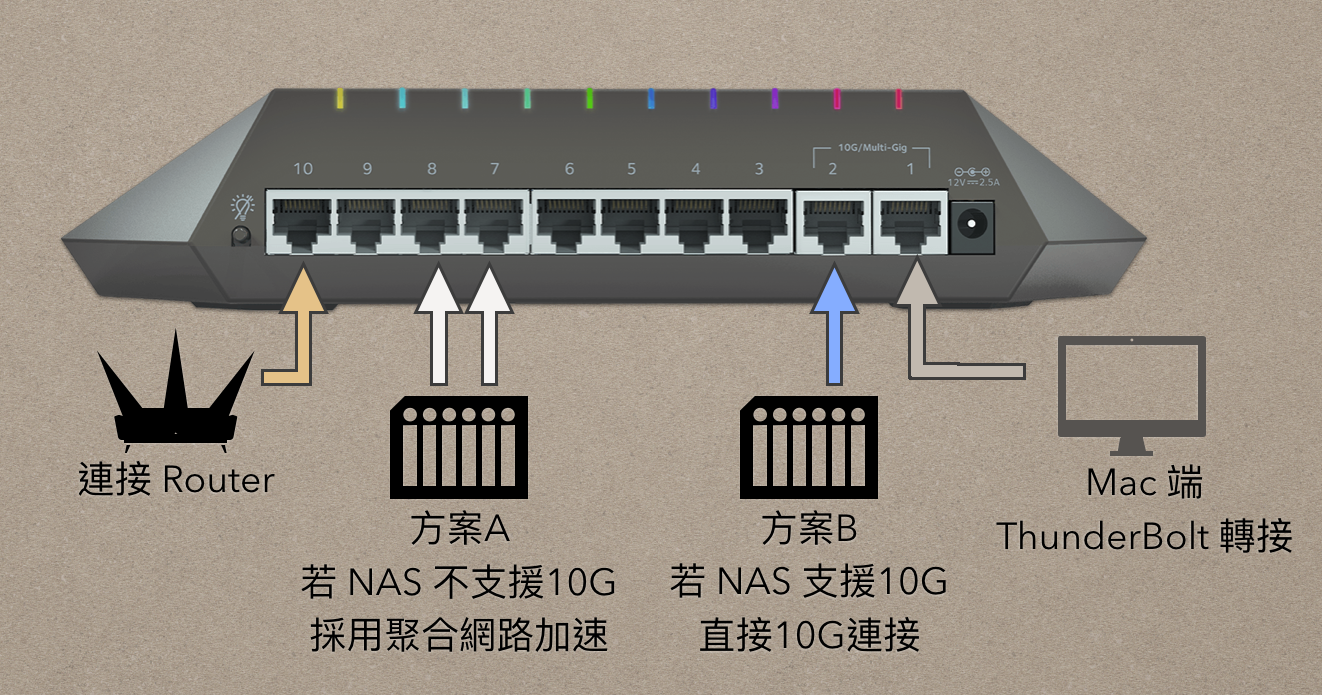

 所以兩種方案的示意圖如下,就看你是方案 A,或是方案 B 了。

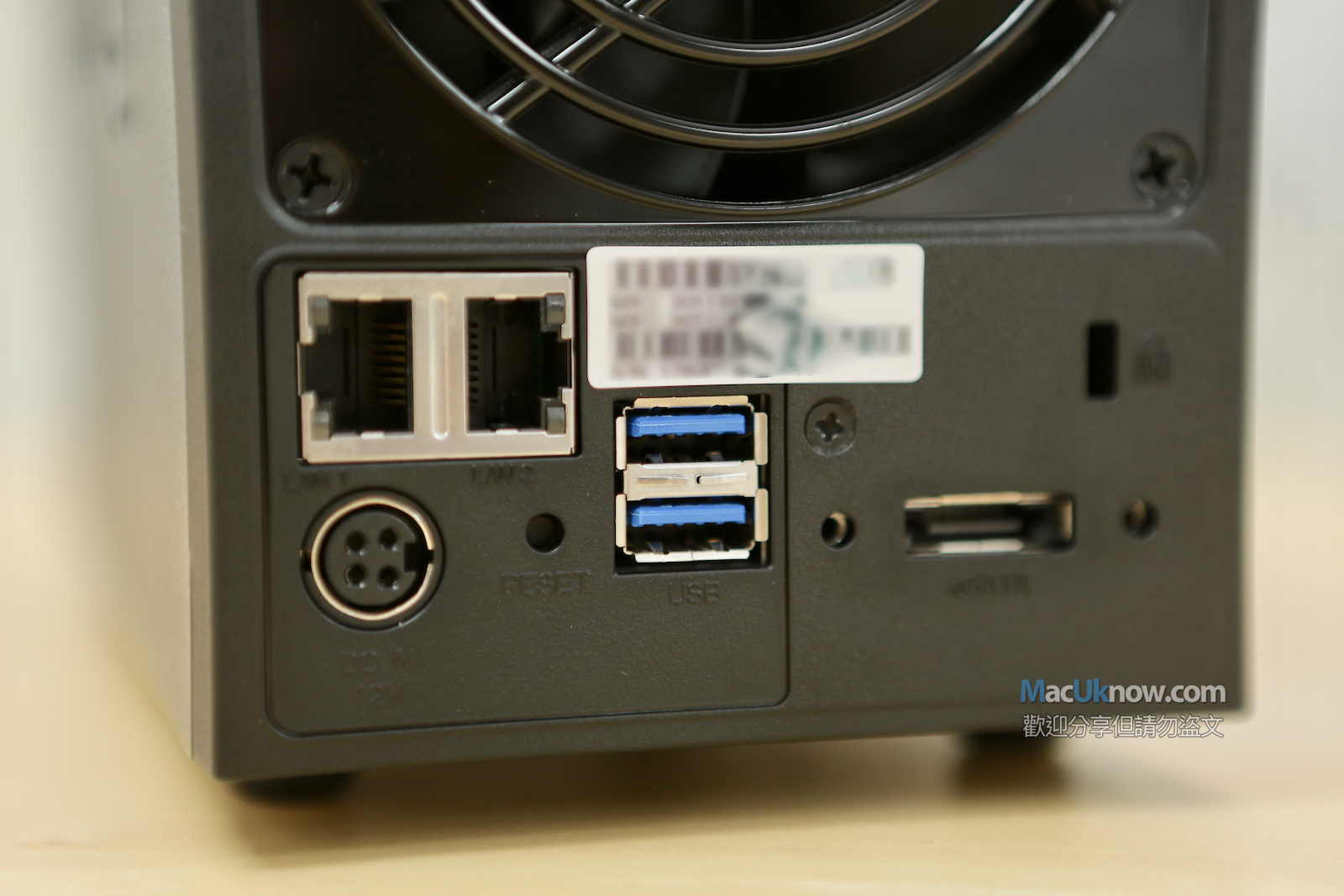

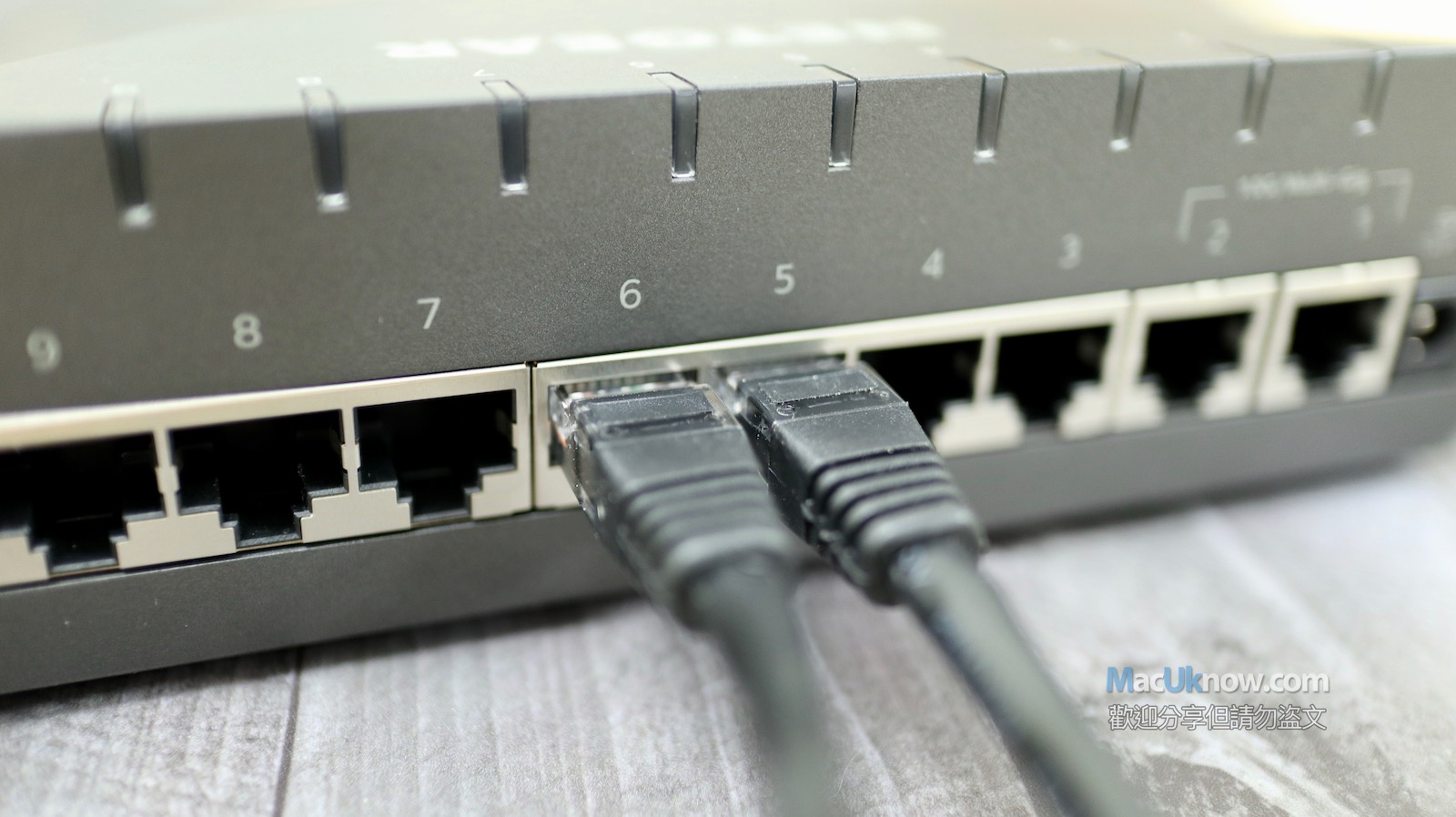

▼ 如果是方案 B,而且你的 NAS 10G 是用 RJ-45 頭,那很簡單,就是插上就好,但如果是方案A,那我們需要一點設定才能成功啟用 Link Aggregation。首先先把 NAS 兩個網路孔都插上網路線,並把兩條線的另外一端插上 GS810EMX,並記住我們是插在 5、6 兩個孔上。

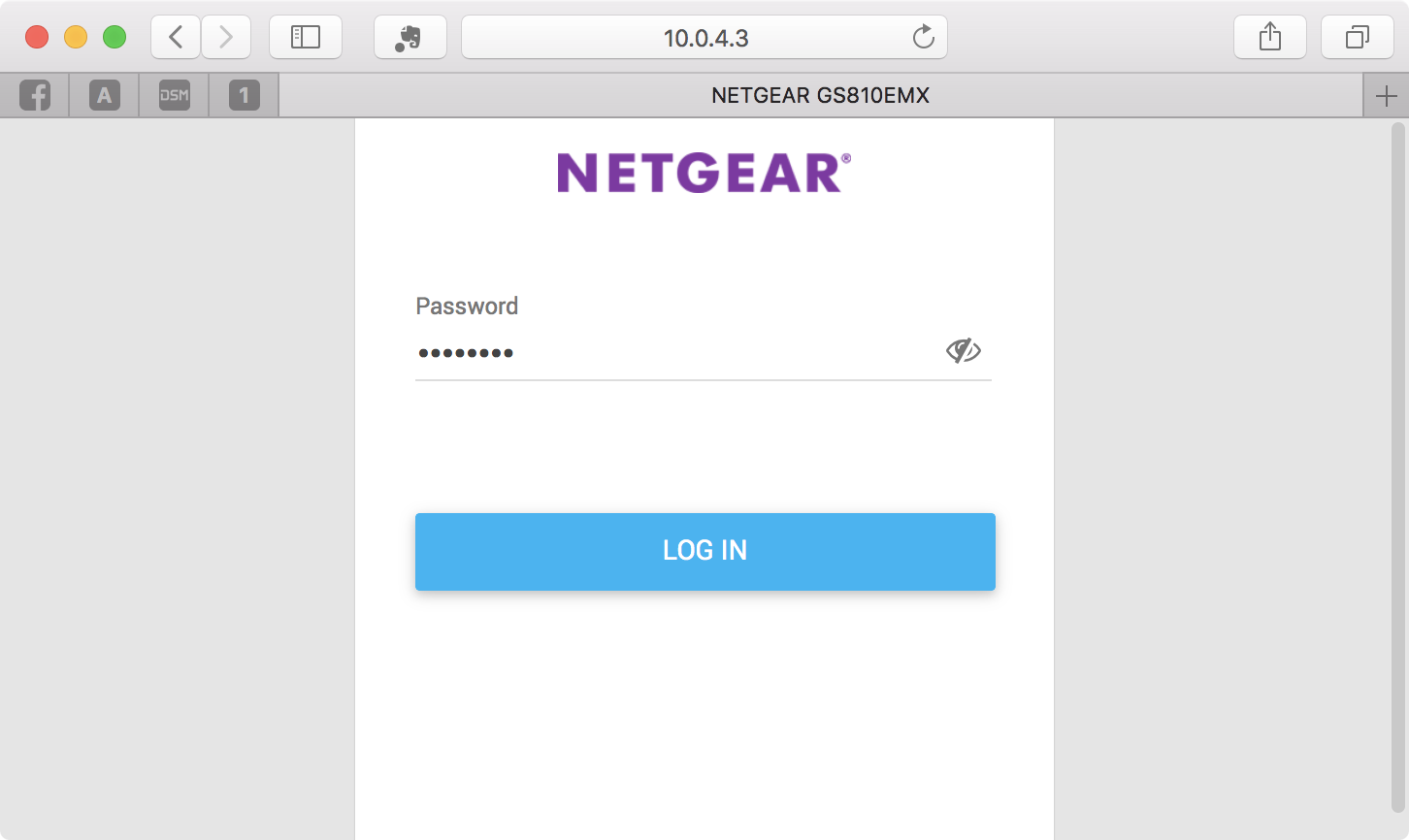

▼ 因為他有網管功能,所以我們有後台可以進入設定,所以我們必須先按照說明書,找到他後台的進入 IP,然後才開始設定。而我們也正是需要這個網管功能來設定 Link Aggregation。

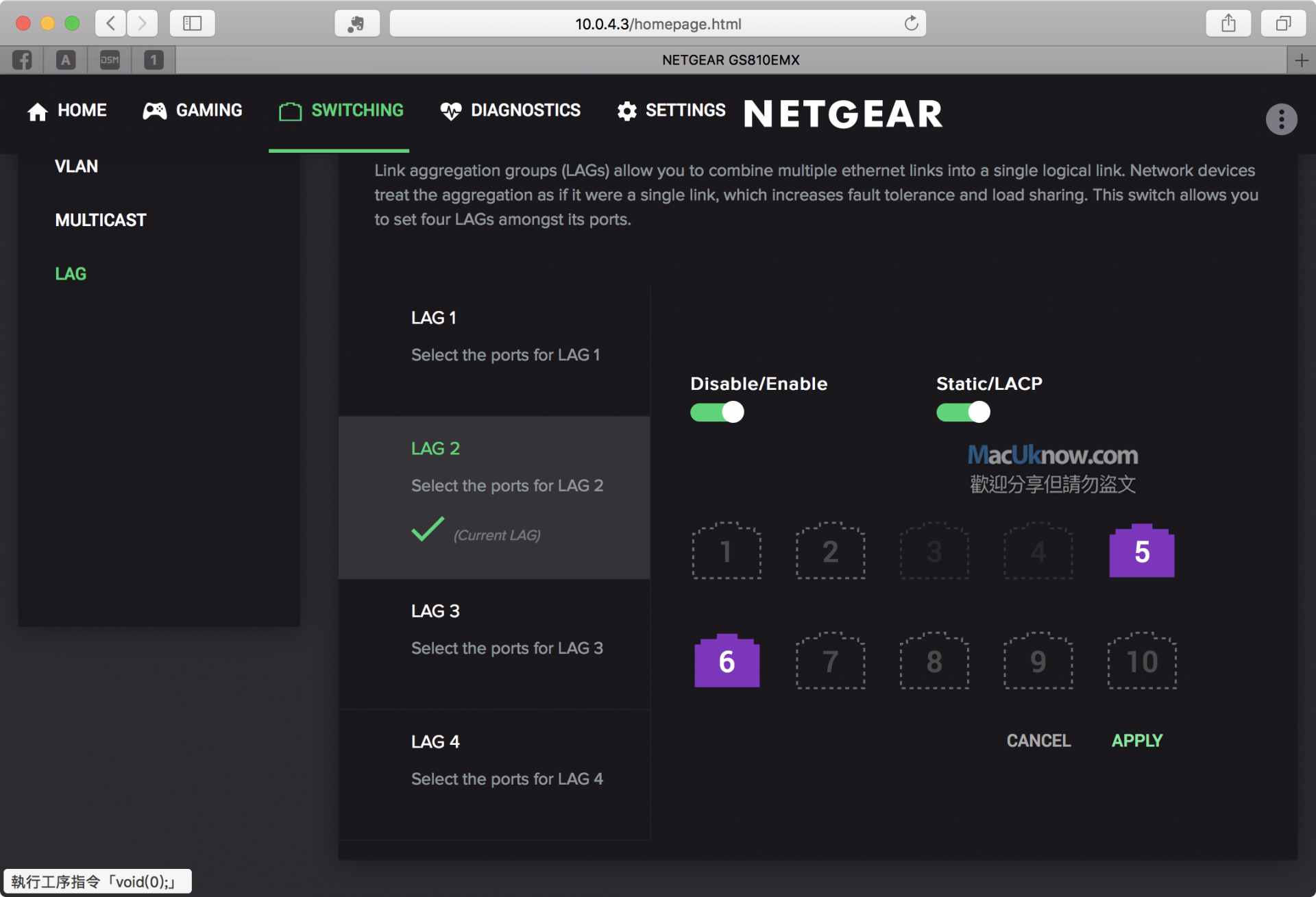

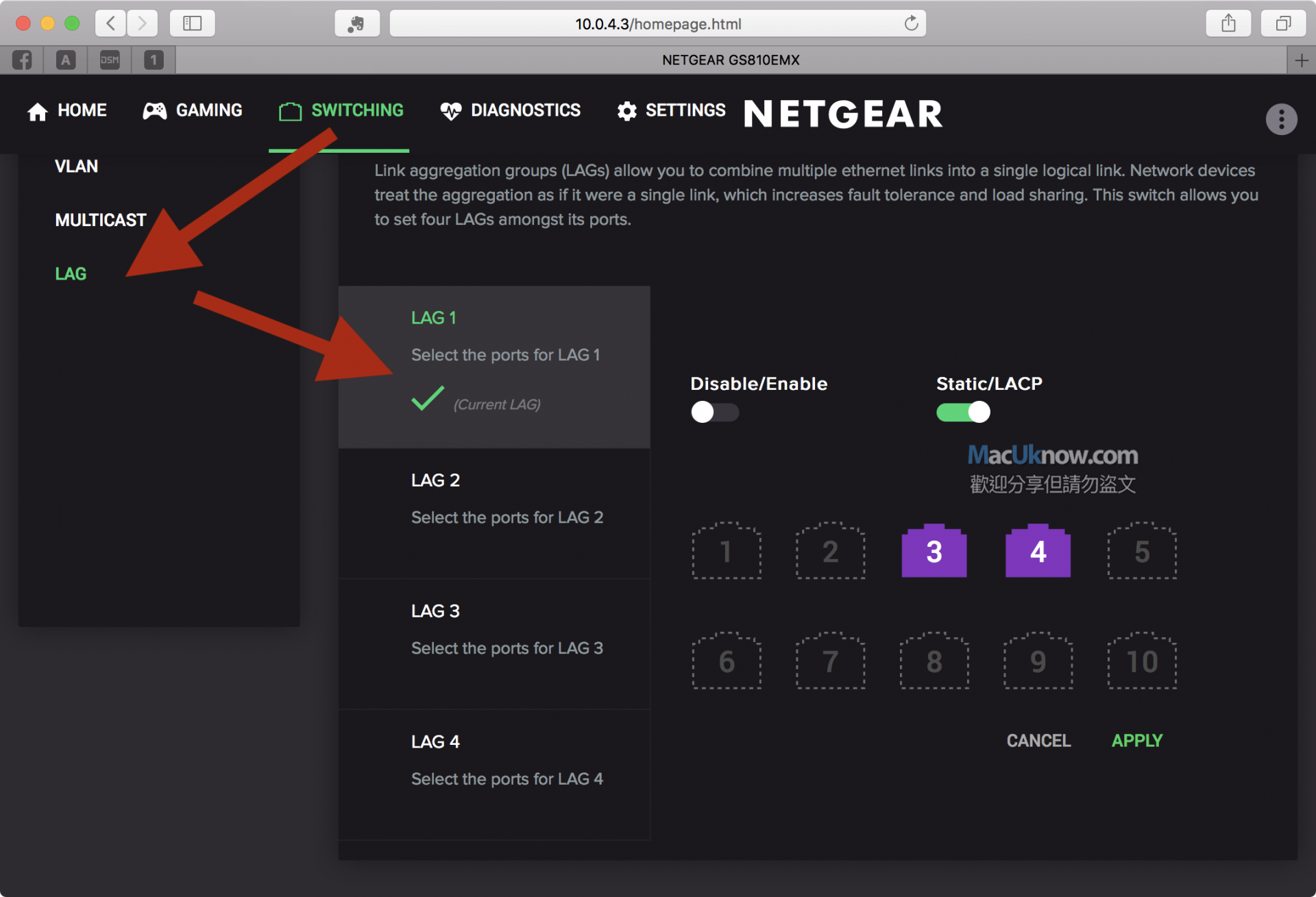

▼ 進入之後覺得他的後台介面真的蠻帥的,很有電競味,不過我們目前沒要管這麼多。進入上方選單「Switching」然後左邊的 LAG,右邊就可以選擇要組合的 Link Aggregation。

因為他的網路孔夠多,所以最多可以支援 4組 LAG(2*4=8)

 還記得剛剛我們是第 5、6 個網路孔嗎?我們這邊就選擇 5、6 然後把上面兩個選項都打開(綠色)。

Switch 的部份已經準備完了。接下來我們就要來準備 NAS 的設定囉。

2. NAS 端 Link Aggregation 教學

▼ NAS 的部份如果你有 RJ45 的 10G 那就簡單的多,直接插上 Switch 端的 10G 孔即可,若沒有支援 10G,現在的 NAS 只要有兩個以上網路孔,也幾乎都支援 Link Aggregation,本文我們就以 Synology 的 DS718+ 為例子。

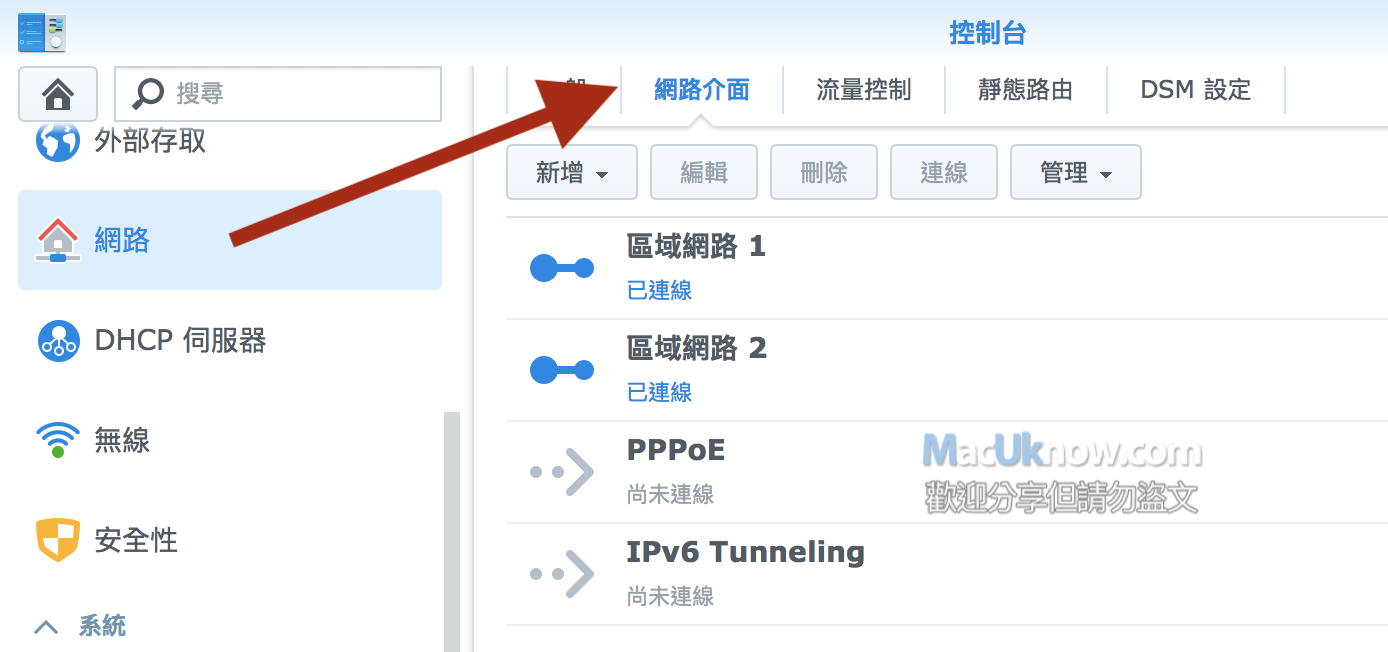

 兩條網路線都插上之後,我們先到控制台的網路部分,選擇網路介面。這時應該會看到兩個區域網路。

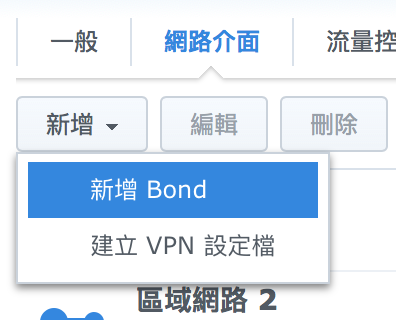

 然後我們選擇新增 > 新增Bond

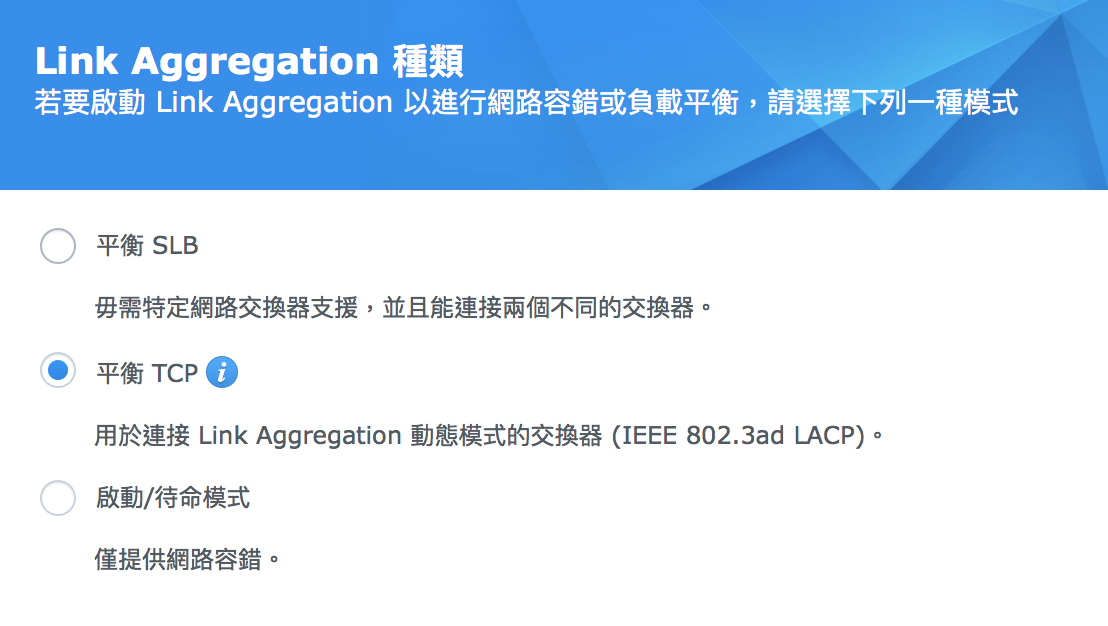

▼ 這裡我們看到關鍵字了,就毫不猶豫的選擇第二個。

▼ 然後把兩個區域網路都勾選。選擇下一步完成它。

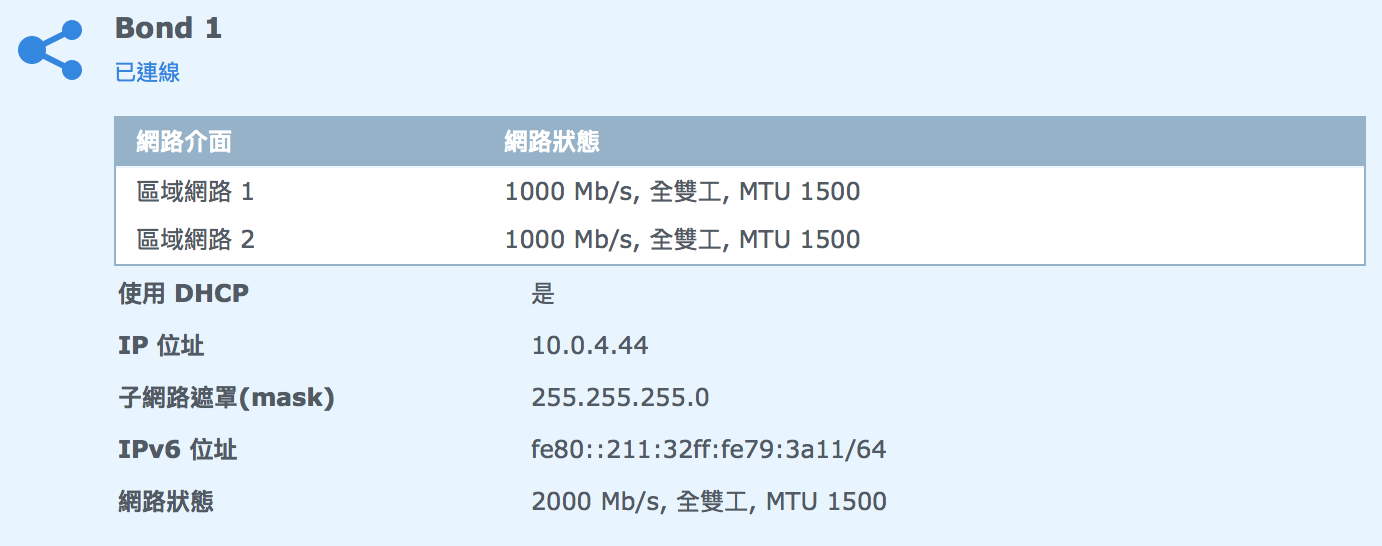

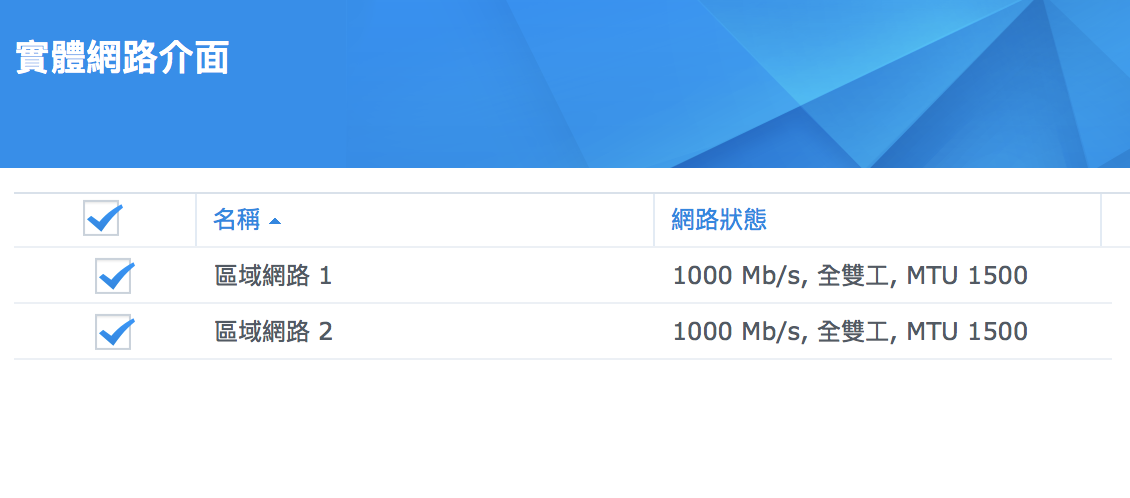

▼ 現在你已經可以看到,網路狀態的部份已經是 2000Mb/s 囉,表示已經設置完成。



3. Mac 端 10G 網卡設置教學



在開始設定 Mac 端之前,必須先說一下,經過實測 Link Aggregation 的速度在 NAS 的地方的確可以兩倍速,不過在電腦端卻沒有這麼巨大的提升,大約是 1.3 倍~1.5 倍的速度。我們用下面圖說來解釋

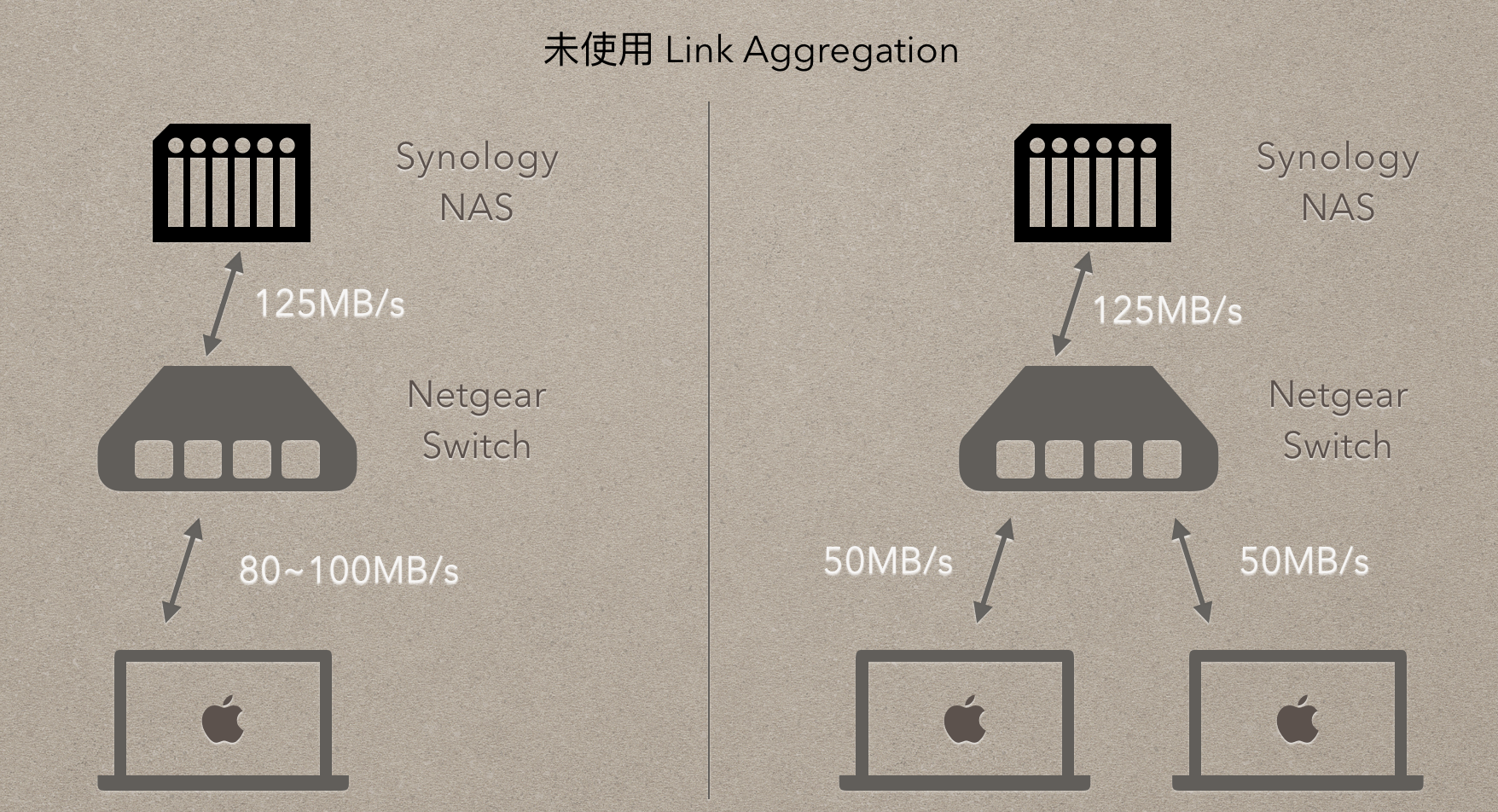

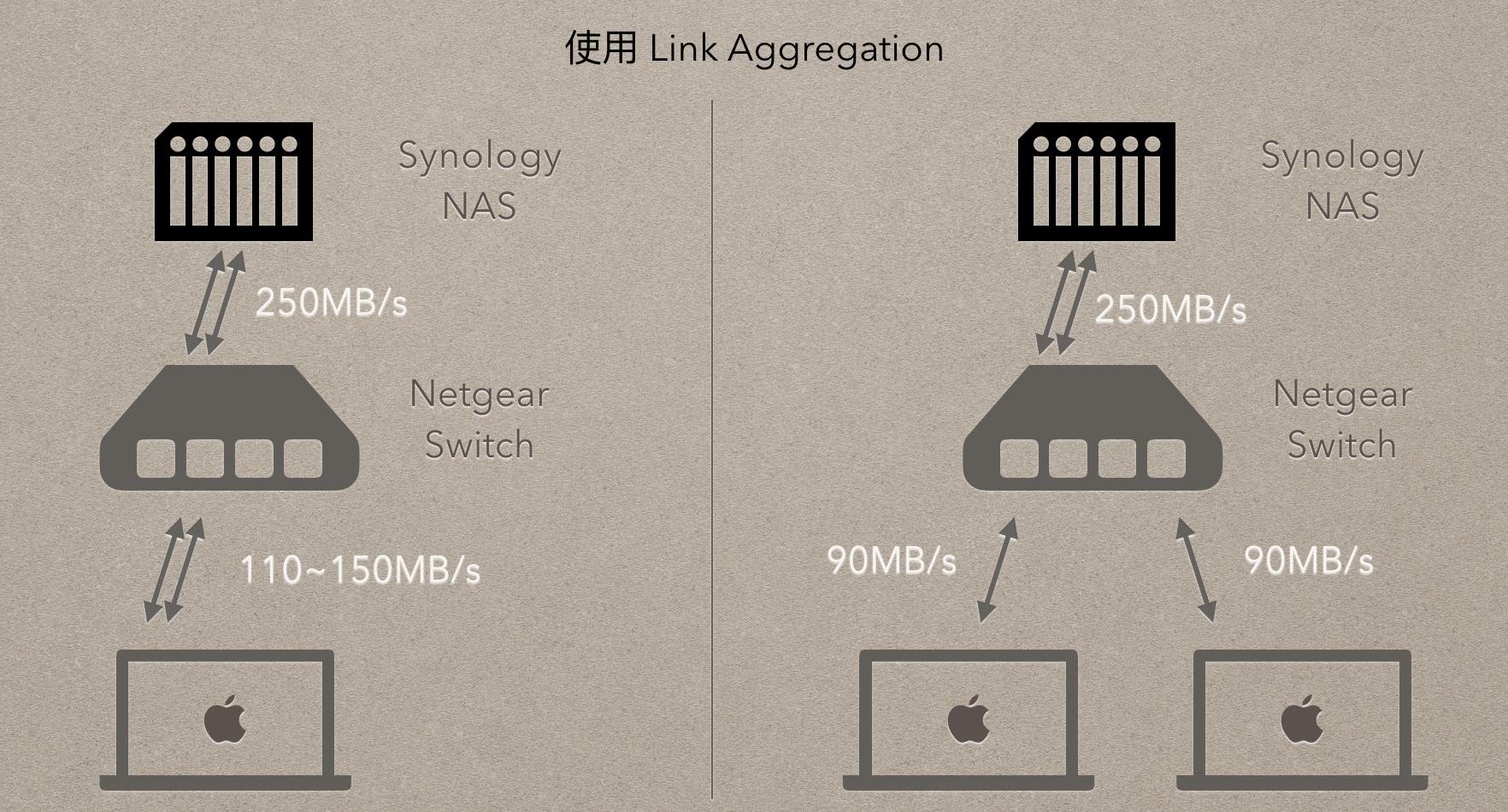

▼ 在一般情況下,網路線理論值是 125MB/s,不過扣掉線路品質以及轉接的損耗,一般到電腦端的傳輸速度能有 100 上下已經算是很不錯,若同時有兩台電腦,雖然 NAS 那邊在網路端口一樣可以提供 125 MB/s 的速度,但分給兩台電腦後各自只剩下 50MB/s 左右。畢竟無論你有幾台電腦在傳輸,回到 NAS 那裡就只有一條 125MB/s 的網路線。

▼ 如果使用了 Link Aggregation,一對一的情況下,Mac 可以穩定 100MB/s 上下,甚至可以到 150MB/s 左右。但加速的效果在多台電腦同時傳輸時更明顯,即便電腦端沒有使用 Link Aggregation,也都可以大幅的提升原本被瓜分的速度。

如果你覺得上面的結果還不錯,也想在 Mac 端使用 Link Aggregation 的話。你可能會困擾一件事。對 PC 來說,無論是要用 10G 網路,還是 Link Aggregation 雙網路孔,都可以輕鬆的替換成支援的網卡,但在 Mac 來說網卡豈是說換就換。好在自從 MacBook Pro 換成 Type-C 之後,進入了大轉接時代,現在我們靠轉接可以做到大部分以前我們都不敢去肖想的事情



Mac 端我們有兩個做法

1.  一樣外接兩個有網路孔的轉接器,然後把兩個網路孔結合為一。這比較麻煩,而且日後沒升級空間

2. Mac 端直接用 10G 的轉接器,簡單多了,而且日後 NAS 如果升 10G,Mac 端也可以無痛升級。

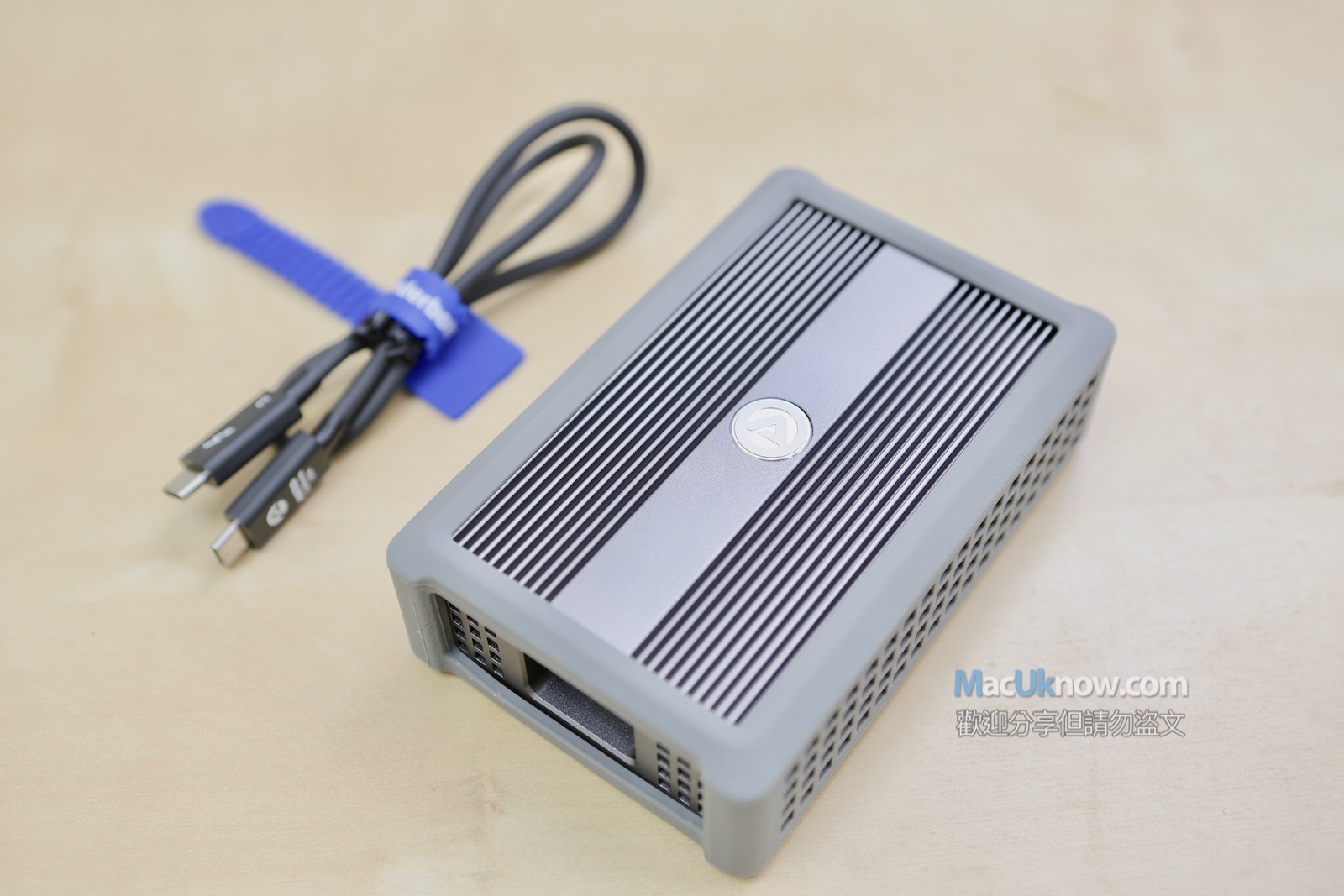

▼ 所以我們先來示範第二種作法,我們使用的是 Akitio 的 ThundereBolt 3 10G 轉接器。

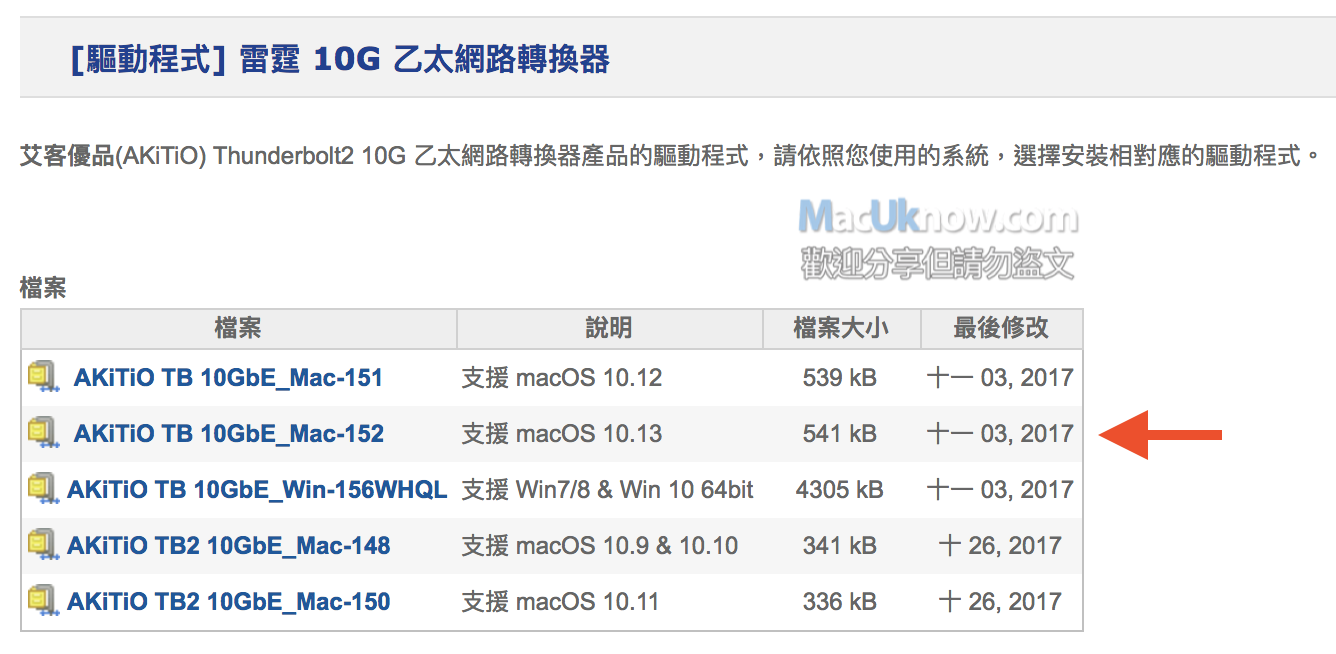

▼ 如果你直接插上 10G 轉換器的話是不會有用的,需要先安裝驅動才行,建議安裝的時候先不要插,等裝好之後重開機完成再插上。

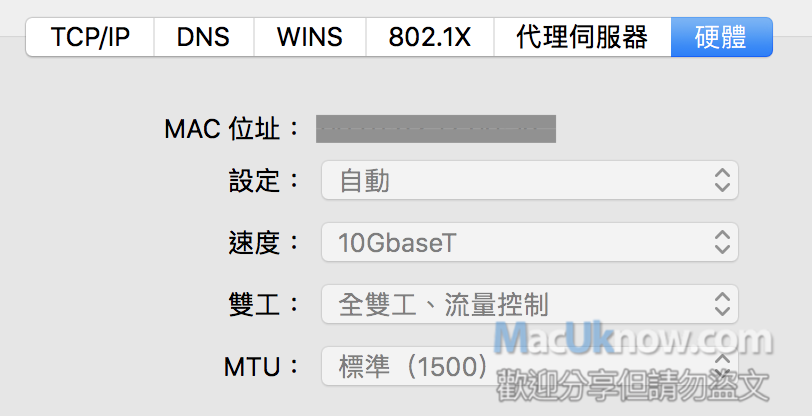

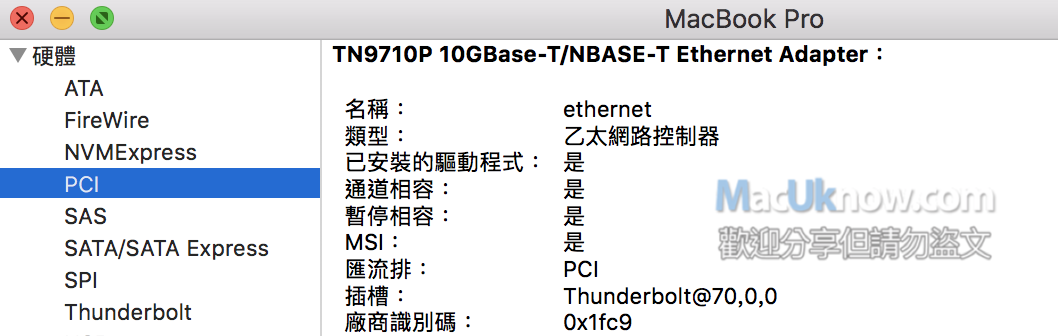

▼ 裝好,重開機完,插上之後就可以在硬體上看到他了。

▼ 這時候插上 10G 網路線也會判斷到。至此,電腦端的準備算是完成了。

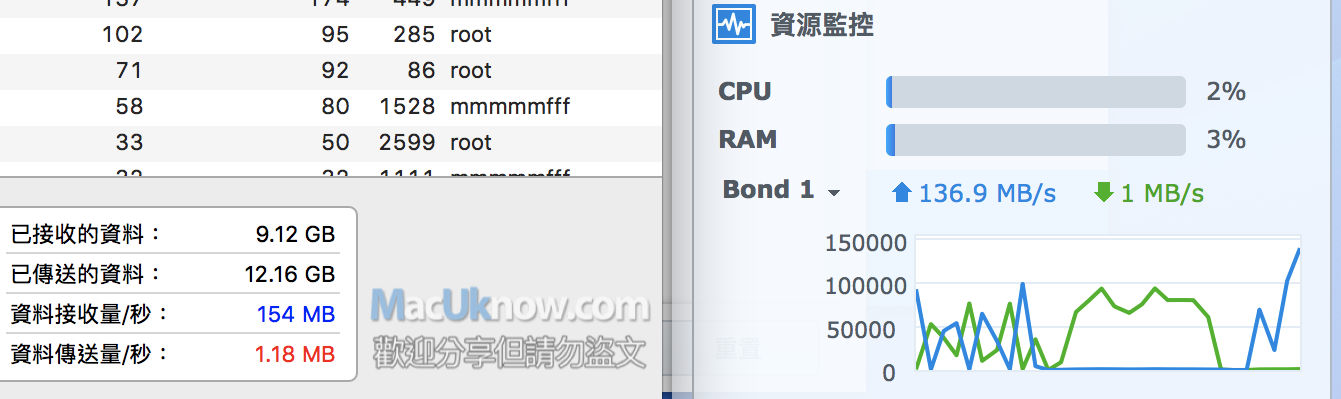

▼ 我們直接傳送一個大檔試試看,Mac 端這邊的接收量是 154MB/s,NAS 那端顯示的傳送量是 137MB/s,因為兩者顯示的有時間差,而且兩邊數字一直在浮動,所以兩邊不一樣是正常的,總之在速度上已經比原本的快非常多。

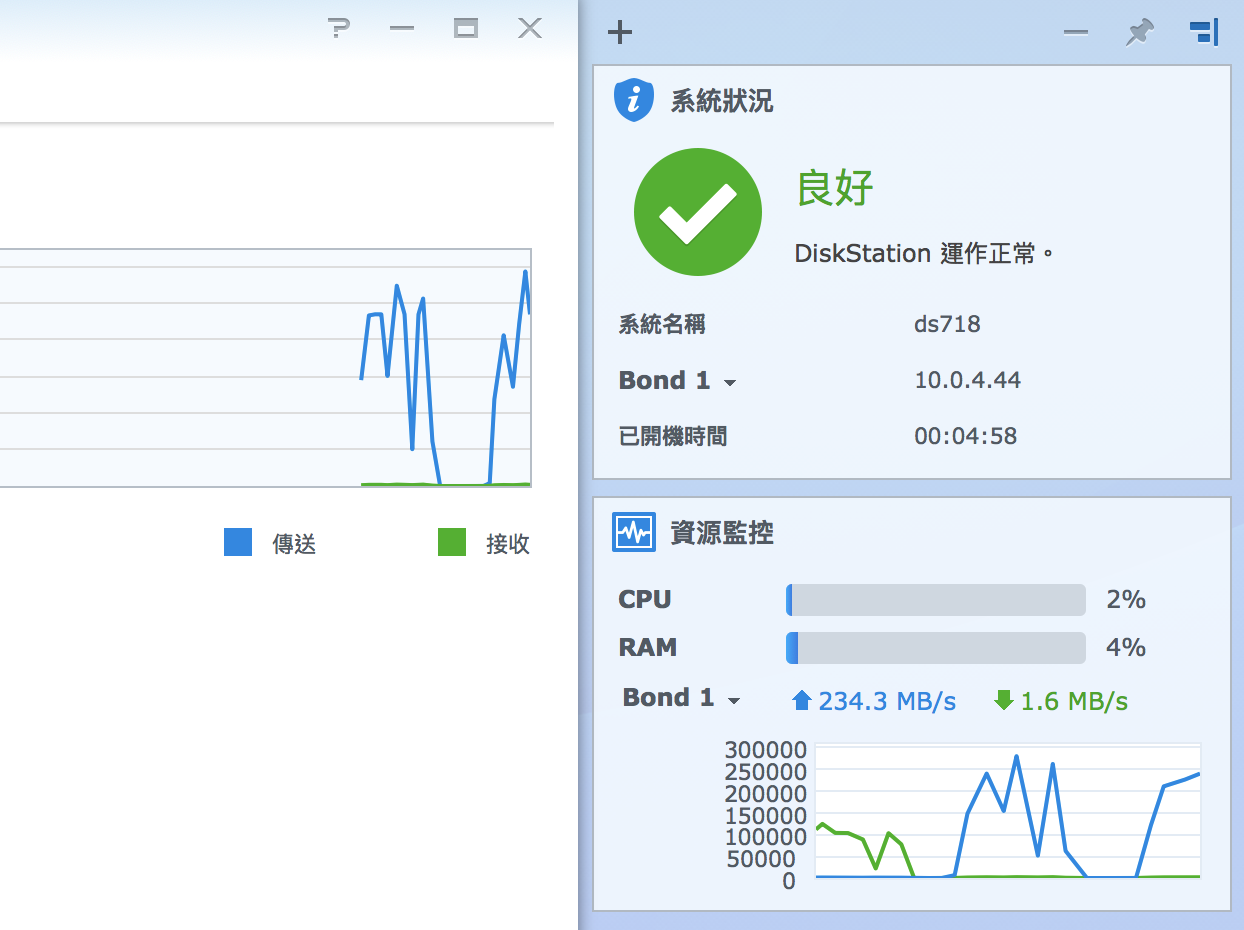

▼ 若是多台 Mac 同時使用此台 NAS,它的上傳速度更是逼近理論值,來到了 234 MB/s,非常令人滿意。



4. Mac 端 Link Aggregation 教學

接下來我們要說說 Mac 端設定 Link Aggregation 的教學,雖然在 Mac 端比較不推薦用這種方式,但教學教到底,還是要說明一下。

▼ 首先是要接上兩條網路線,如果你的 Mac 只有一個網路孔,甚至沒有網路孔,請自己轉接吧。

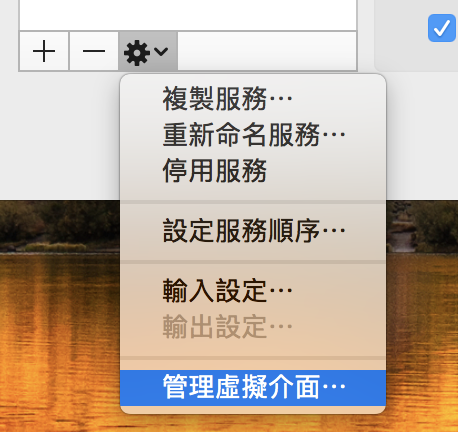

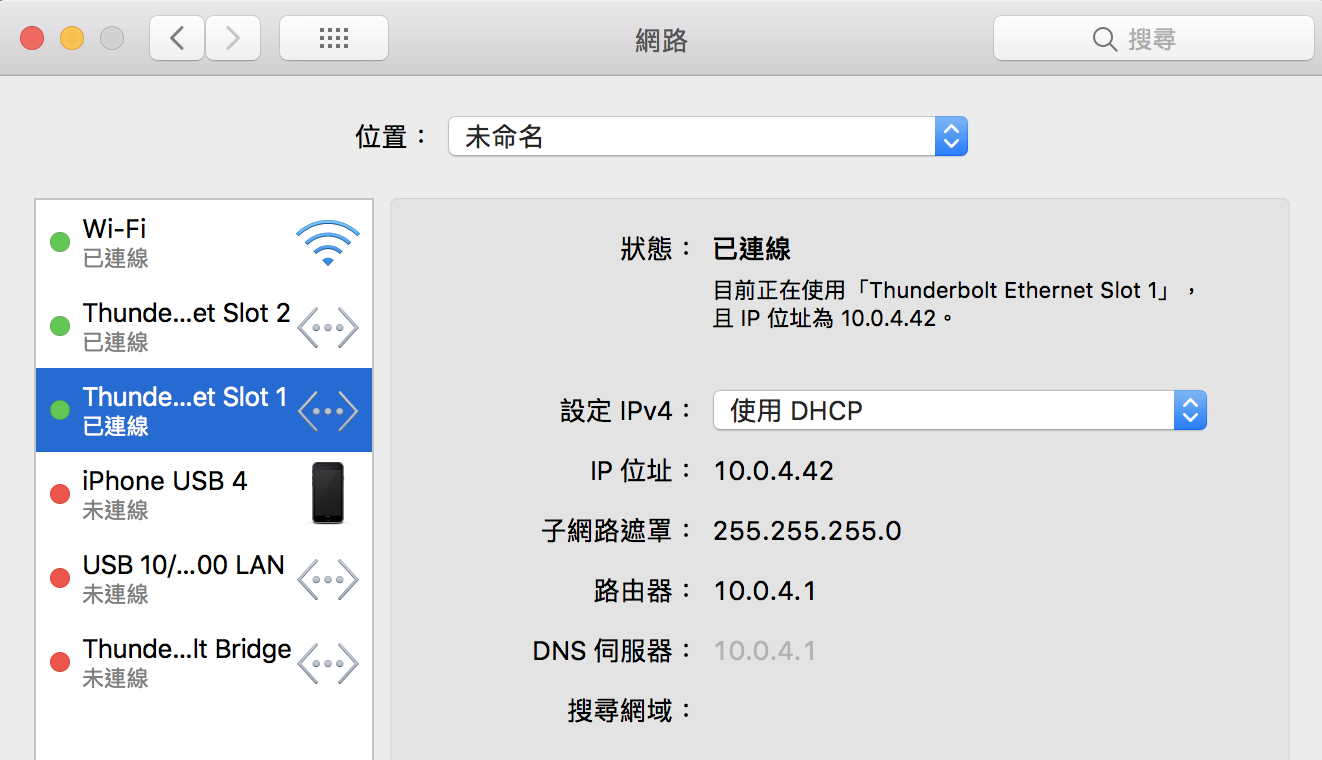

▼ 接著進到系統偏好設定的網路,選擇左下方的齒輪,然後「管理虛擬介面」。

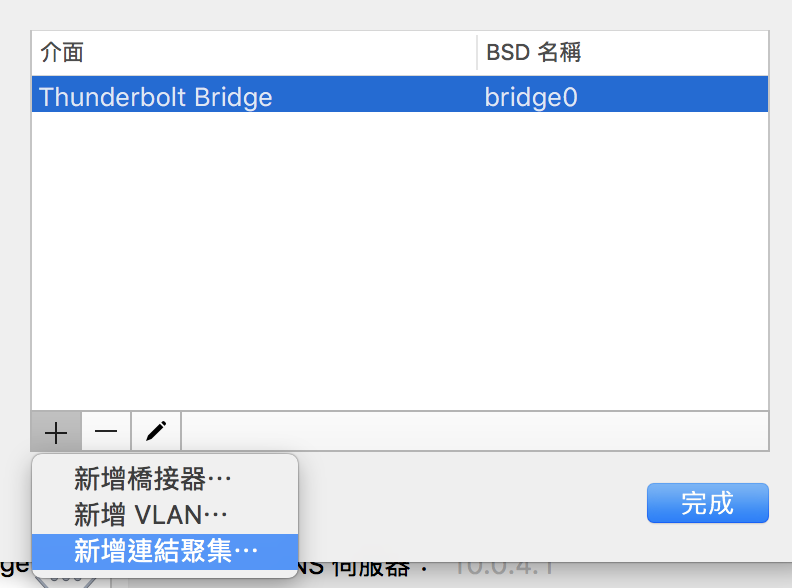

▼ 左下角的「+」設定「新增連結聚集」。

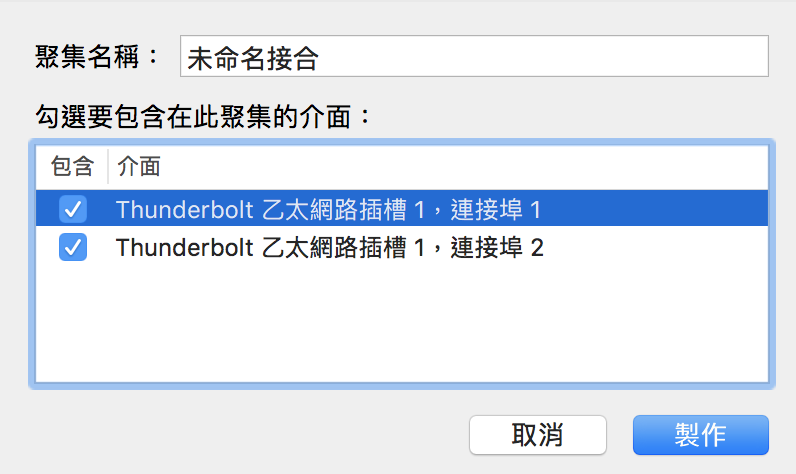

▼ 幫連結聚集取個名字,然後把兩條網路線都勾選起來。

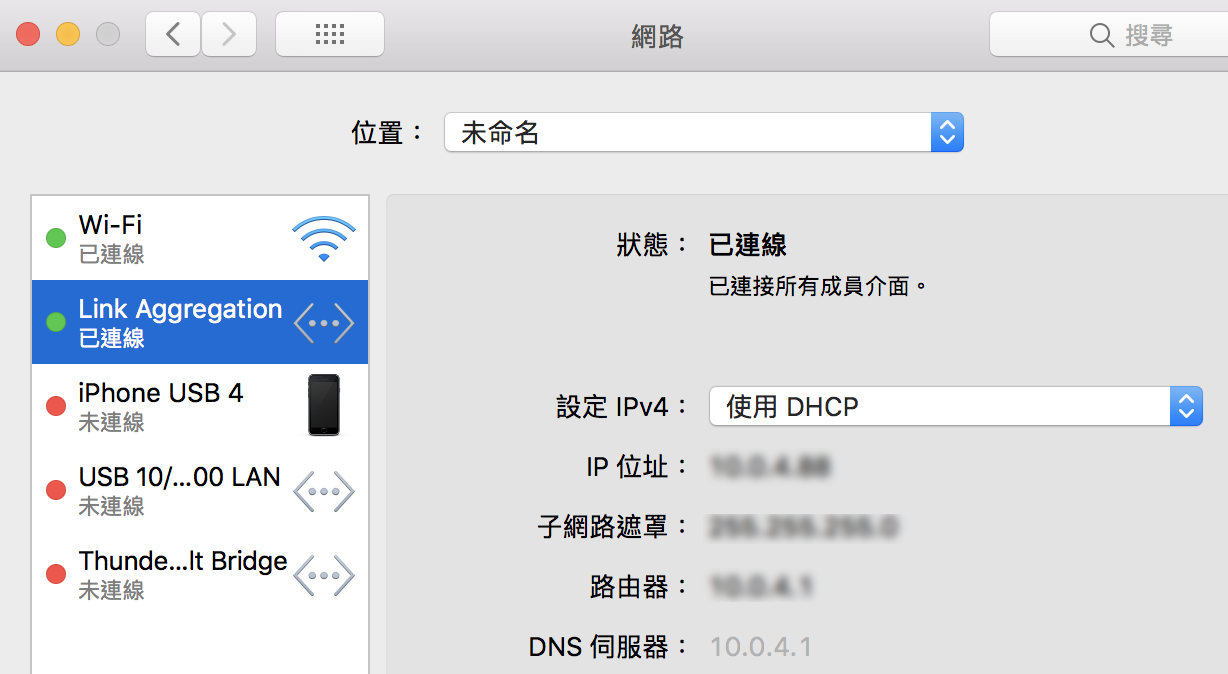

▼ 如此一來,原本左邊側邊可以看到兩個網路線的連線,現在已經結合為一個囉。

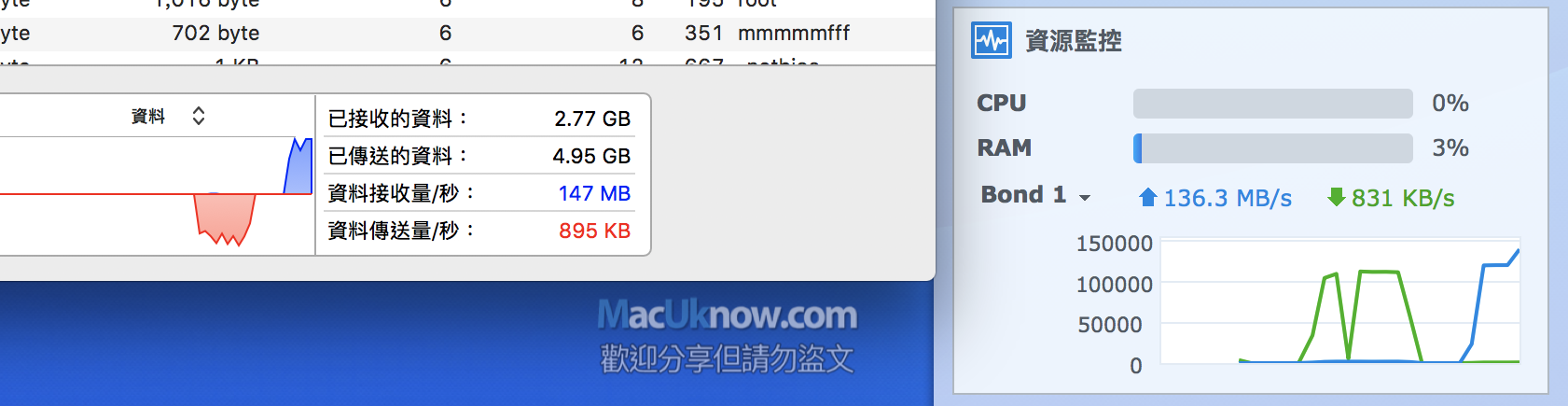

▼ 測個速看看,小小輸 10G 轉接,但還是比原本的單條網路傳輸快很多。



那麼,以上就是這次的教學,希望有幫到大家。

別忘了,現在 MacUknow 有限時的優惠組合,歡迎參考看看。支持我們繼續寫更多的教學文章

>>> MacUknow 線上購物:10G 網卡方案 Akitio x Netgear 限時聯名優惠
