[開箱] AKiTiO Thunder2 Quad Mini !2.5吋4槽Thunderbolt 2硬碟外接盒!



近期消費者對於『業務配合文』相當敏感,為了避免消費者有疑慮,MacUknow將會清楚標示出文章的一些資訊,之前的開箱測試文,也會陸續補上資訊,讓消費者放心。

  • 此篇文章是否有收受廠商撰寫文章費用、行銷費用:
  • 此篇文章內測試商品來源:廠商借測
  • 此篇文章內的測試商品測試完後處理方式:歸還廠商

MacUknow撰寫此篇開箱、測試文章目的,是因為MacUknow經營的『MacUknow線上購物』有上架販售此款商品,希望讀者在購買前,能夠取得足夠的商品資訊,等於是幫大家先做功課,若大家認為資訊夠清楚,商品也符合需求,歡迎支持,並在我們MacUknow線上購物平台購買,感謝大家!MacUknow會持續為大家找尋優質商品,並且販售前盡可能幫大家做功課的。



雖然眼看Thunderbolt 3在不久的未來就要主宰整個高速介面,不過目前蘋果用戶門最高速的介面,還是Thunderbolt 2而已,但也許我們可以善用這點,藉由廠商已經開始大力促銷Thunderbolt 2介面外接盒,不如趁這個時候有實惠的價格,來把工作或是備份機升級一下也是不錯的!

目前AKiTiO全系列Thunderbolt 2的外接盒,幾乎都有在做促銷,甚至,一些已經內含硬碟的版本,價格更是殺到有點誇張,誠心推薦給大家!

AKiTiO系列的外接盒,MacUknow這邊應該都開箱得差不多了:

[開箱測試] CP值最高的4 Bay Thunderbolt 2外接硬碟盒 - AKiTiO Thunder 2 Quad!

[開箱測試] Thunderbolt 2、USB 3.0、HDMI三介面,硬體RAID,雙槽(2.5/3.5吋皆可)硬碟外接盒 - AKiTiO Thunder2 Duo Pro!

[開箱] C/P值超高!3.5吋雙碟硬體RAID USB 3.1外接硬碟盒 - AKiTiO NT2 U3.1!

[開箱測試] AKiTiO最新款2.5吋外接盒Neutrino冰極光U3.1、USB 3.1 PCIe轉卡、Thunder SATA Go!

好像只缺今天要開箱的這個AKiTiO Thunder2 Quad Mini,如果你是有在影片剪輯,需要極高速的剪輯用外接盒,AKiTiO Thunder2 Quad Mini搭配高速SSD,一定是你的首選,況且最近高容量不論480GB、960GB的SSD價錢也下來很多了,之前有在觀望的工作者們,現在正是不錯的入手時機。

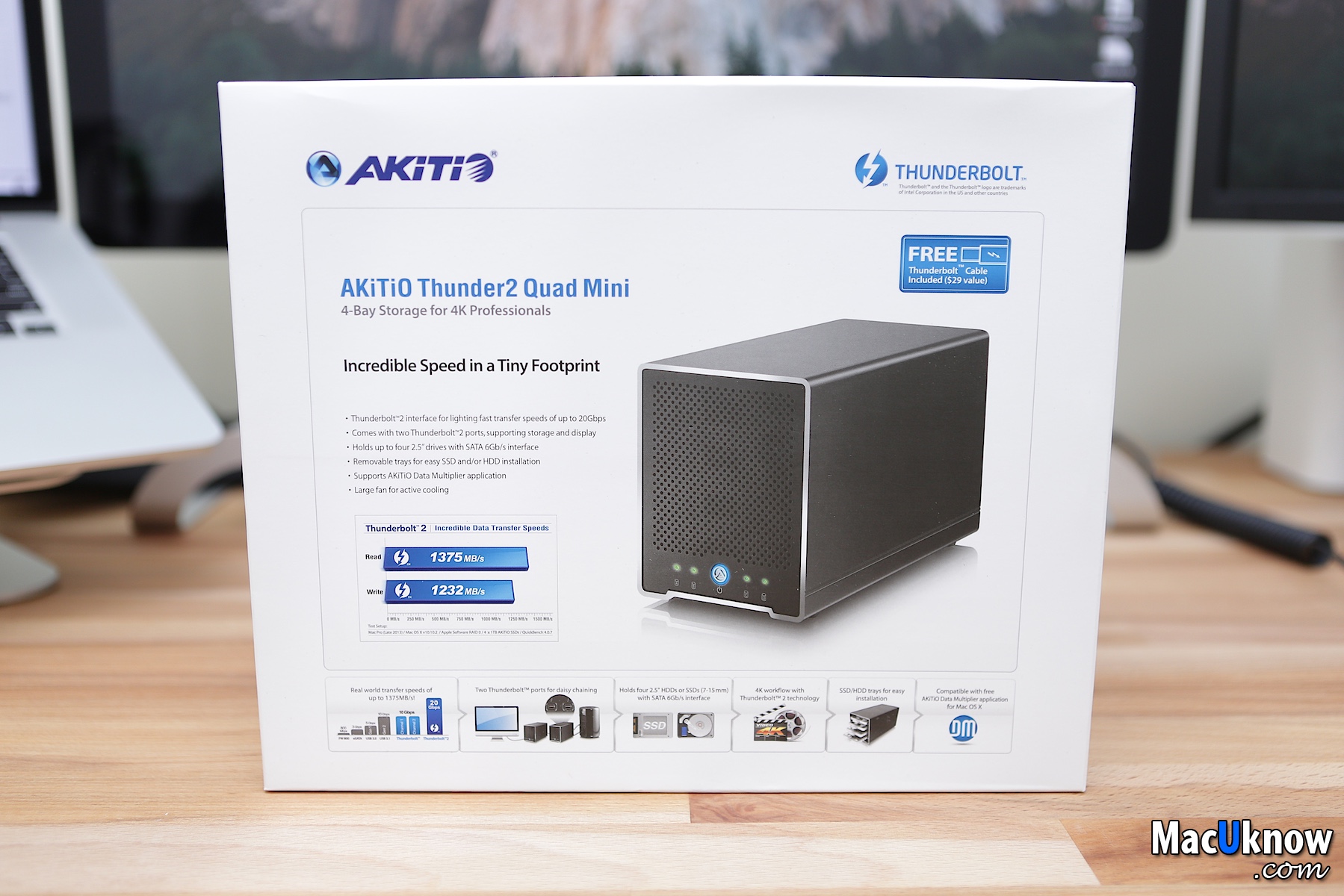

▼AKiTiO Thunder2 Quad Mini 的外盒正面,清楚地標示出來,實測讀寫速度可以跑到1200MB/s~1300MB/s以上,真的需要用到Thunderbolt 2的高速介面(20Gbps),才能應付!

另外,還有一些特色:

  • 支援Thunderbolt串接
  • 支援四顆2.5吋7mm~15mm厚的硬碟或SSD
  • 支援Thunderbolt 2 4K剪輯
  • 安裝簡易
  • 支援AKiTiO的雷霆快拷軟體



▼AKiTiO Thunder2 Quad Mini 的外盒背面,列出一些介面、規格清單。



▼開箱吧!這個藍色蓋板,Stanley需要再稱讚一次,包裝內部小小一個地方,就可以讓質感提昇很多!

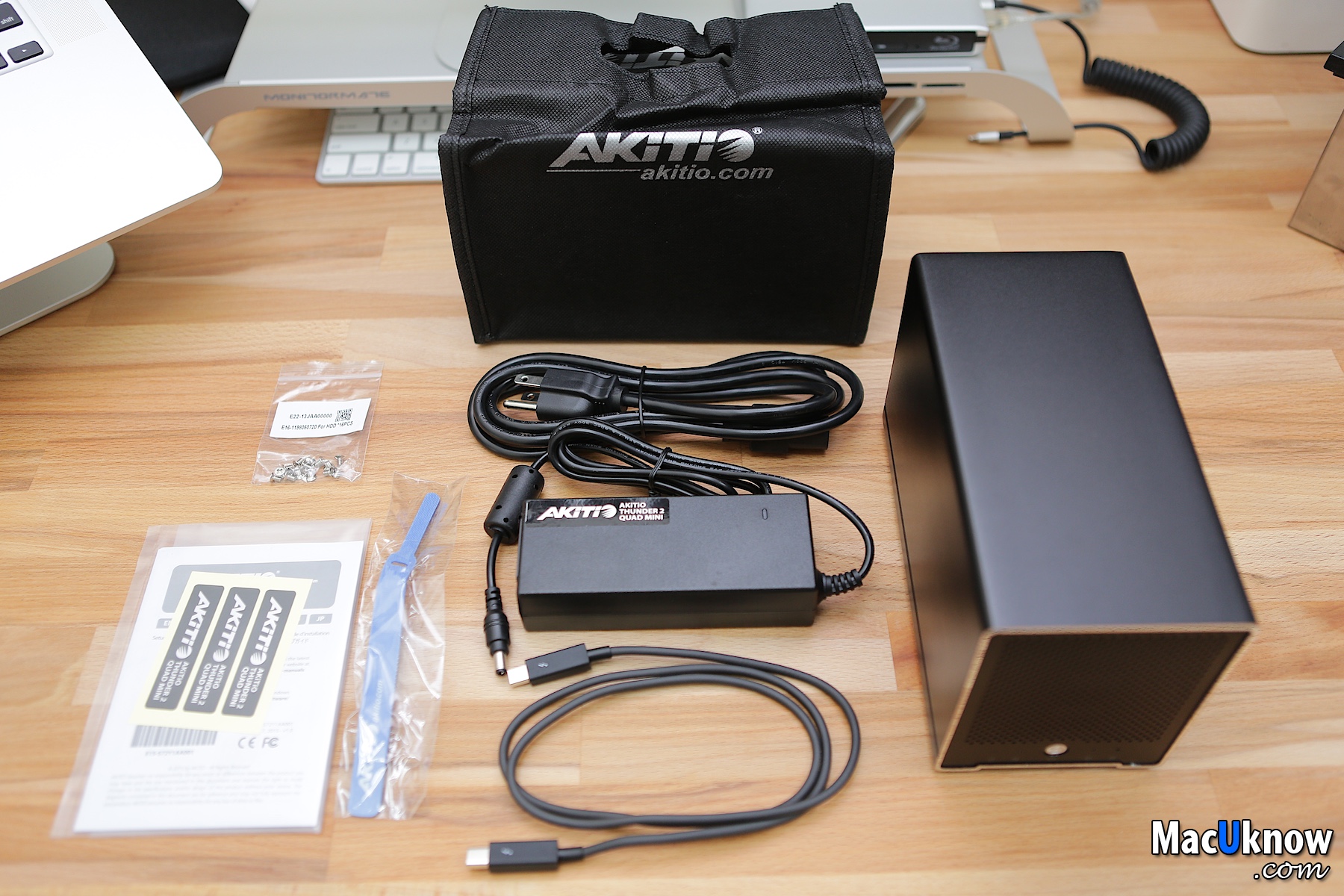

▼拿出所有AKiTiO Thunder2 Quad Mini 的內容物:由左到右,由上到下,安裝硬碟用的螺絲、說明書和貼紙、束線器、簡易提袋、電源供應器和延長線、Thunderbolt連接線、AKiTiO Thunder2 Quad Mini本體。

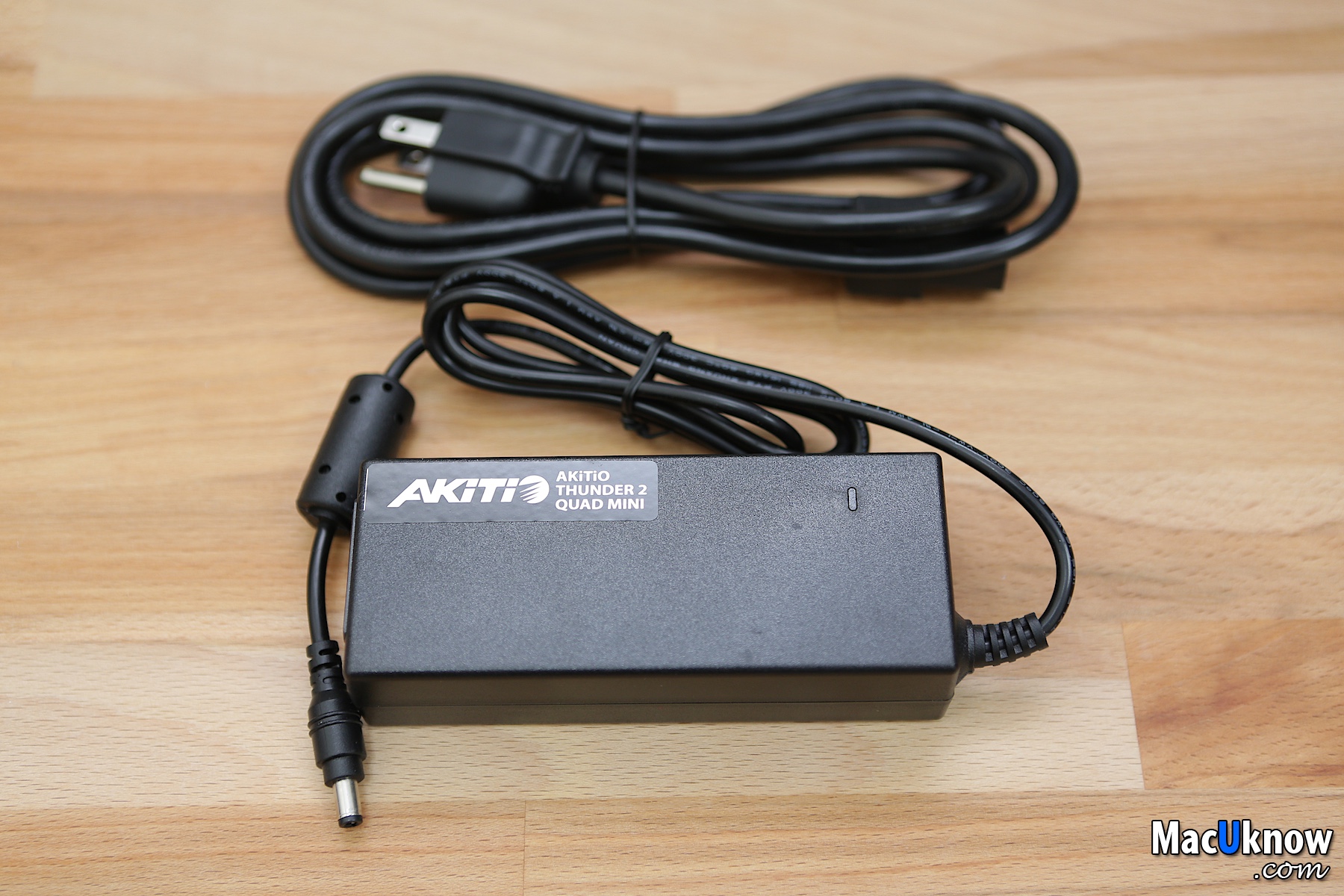

▼電源供應器和延長線,其中電源供應器上面,已經先貼有標示為『AKiTiO Thunder2 Quad Mini』的貼紙!

相當貼心啊!這樣的話,你就可以清楚地明白,這個電源供應器是給Quad Mini用的,一堆電源供應器插在插座上的時候,也不會搞混囉~

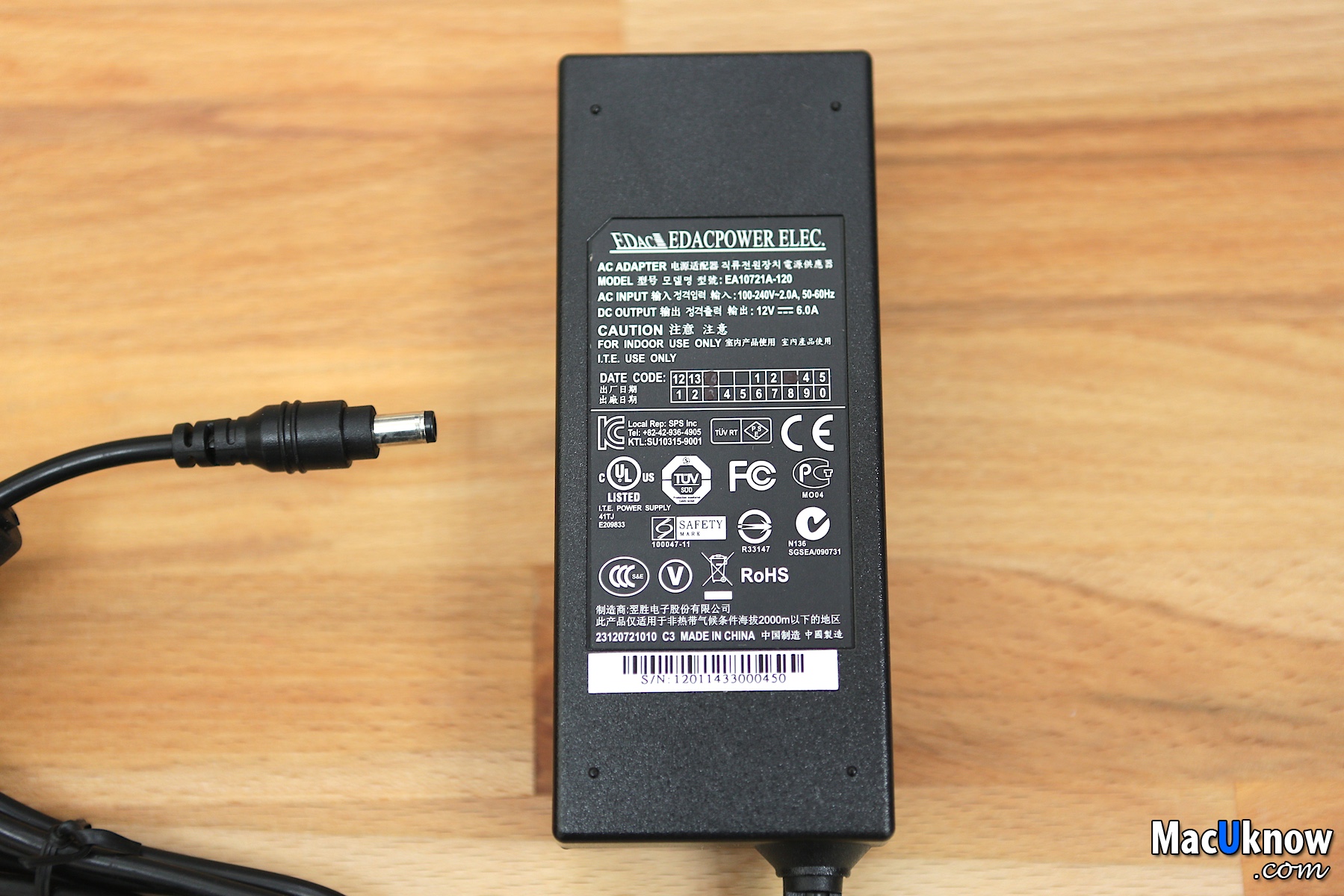

▼電源供應器的背面,有許多的認證標示,可接受100~240V的電壓輸入,輸出是12V 6A。

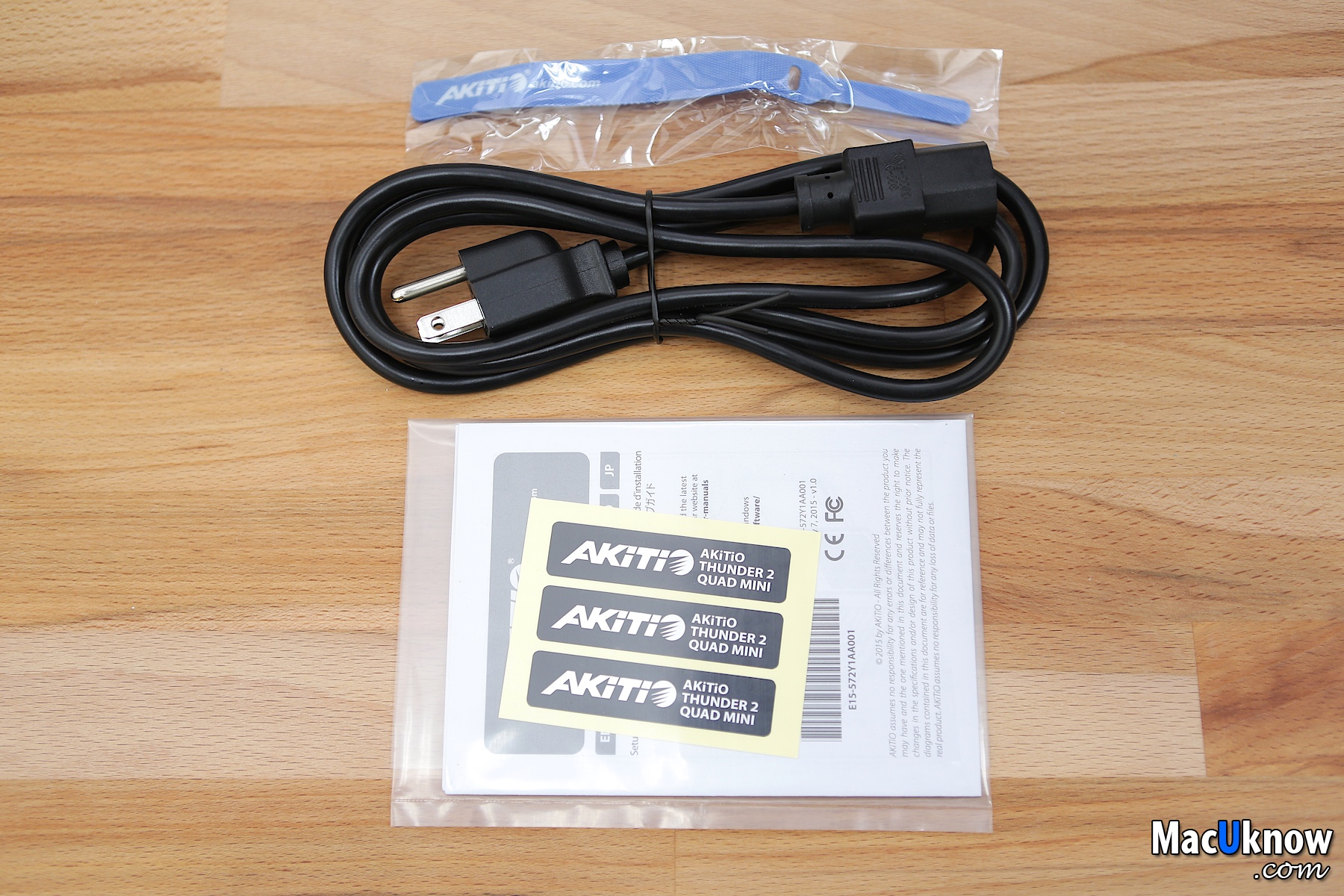

▼說明書那袋裡面還附上幾張Quad Mini的專屬貼紙,可以讓你貼在這個電源供應器延長線上,另外藍色的束線器,也可以用在這個延長線上。

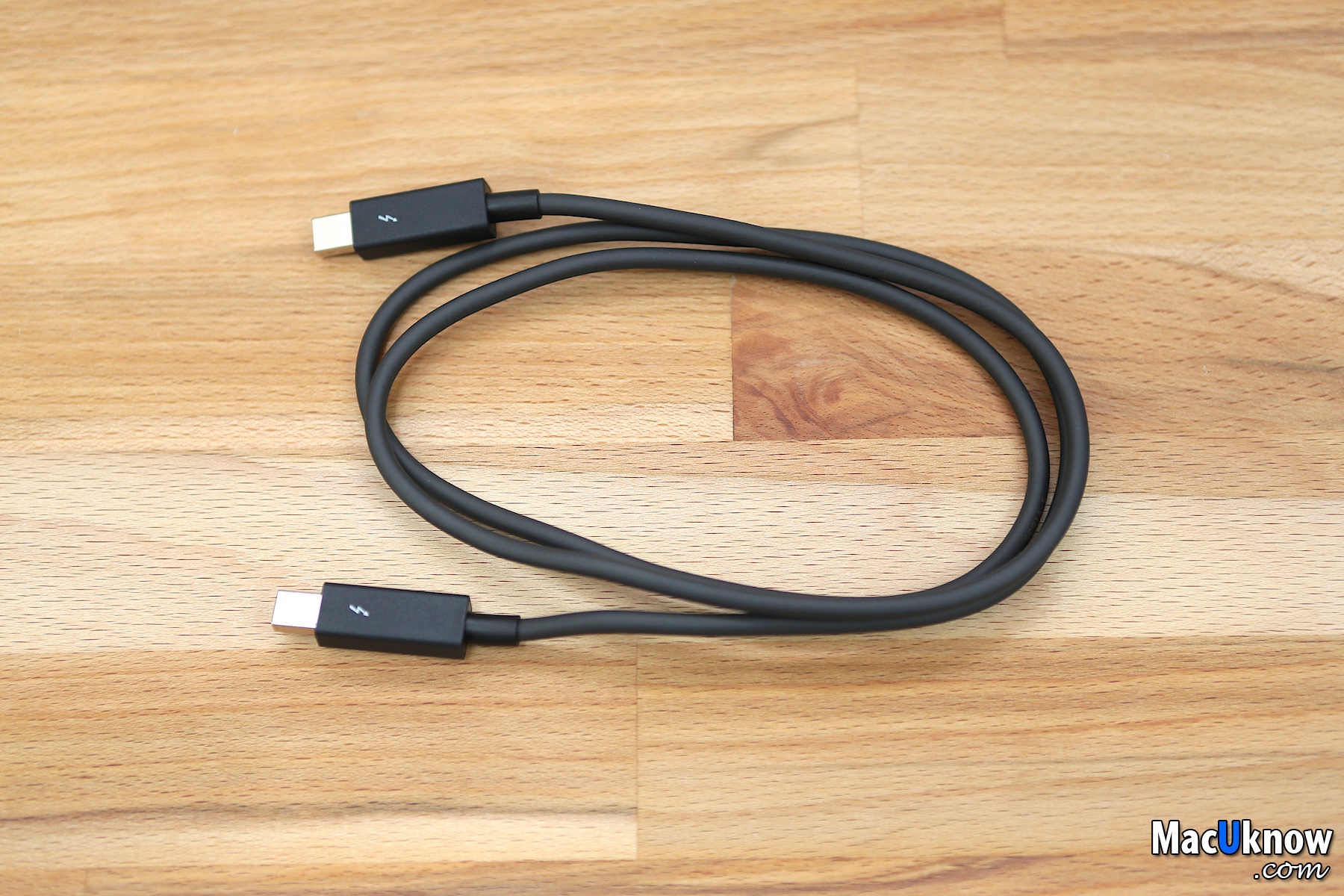

▼AKiTiO Thunder2 Quad Mini直接內附一條黑色1M的Thunderbolt Cable,這樣就不需要另外購買Thunderbolt線材了,畢竟買起來也不便宜啊~

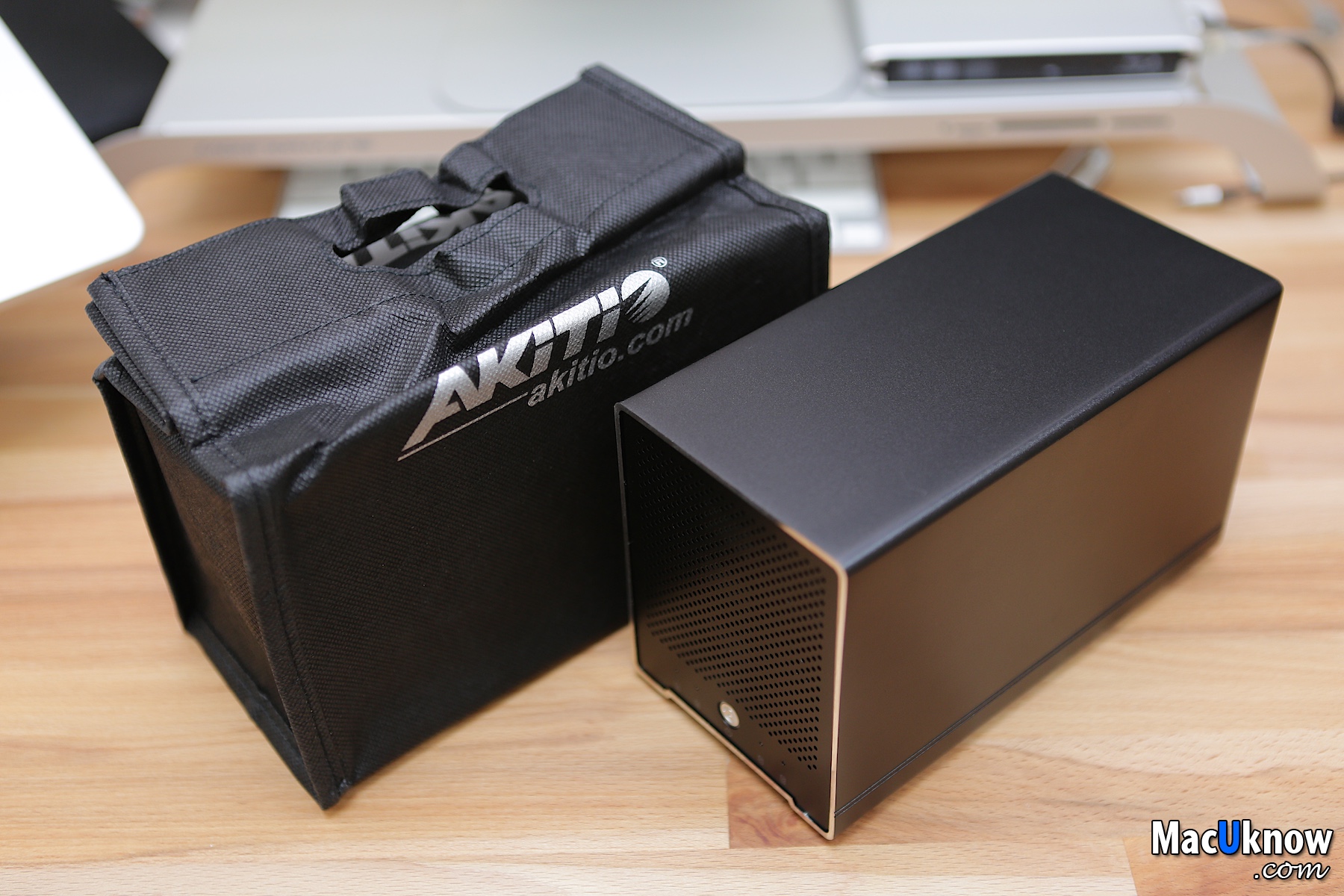

▼再來,就是簡易的提袋,可以直接放入AKiTiO Thunder2 Quad Mini本體,方便提起帶走,非常適合需要移動剪輯的工作者!

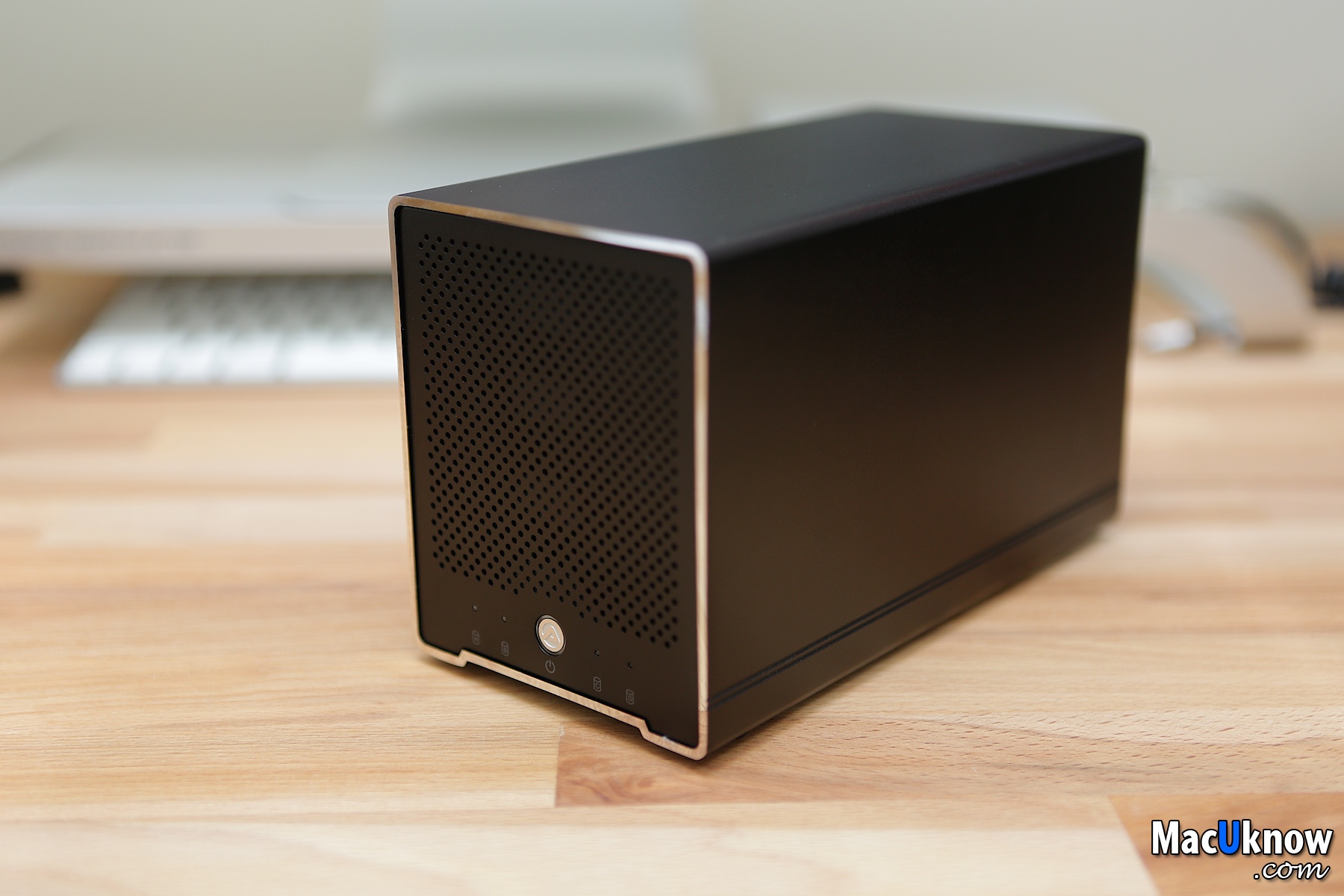

▼AKiTiO Thunder2 Quad Mini本體,全鋁製金屬外殼,幫助散熱也提昇質感,走黑色陽極處理的外觀,相當好看。

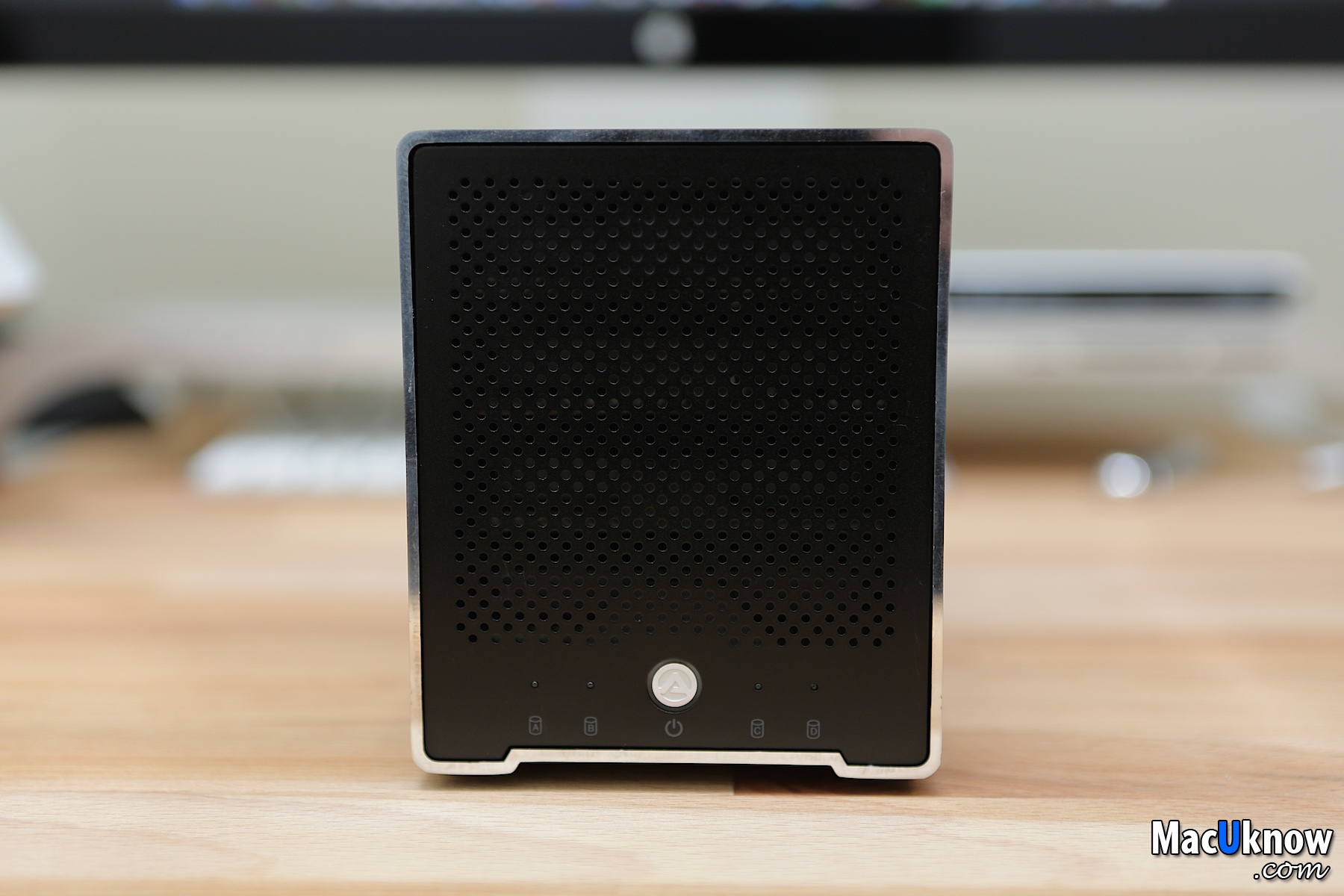

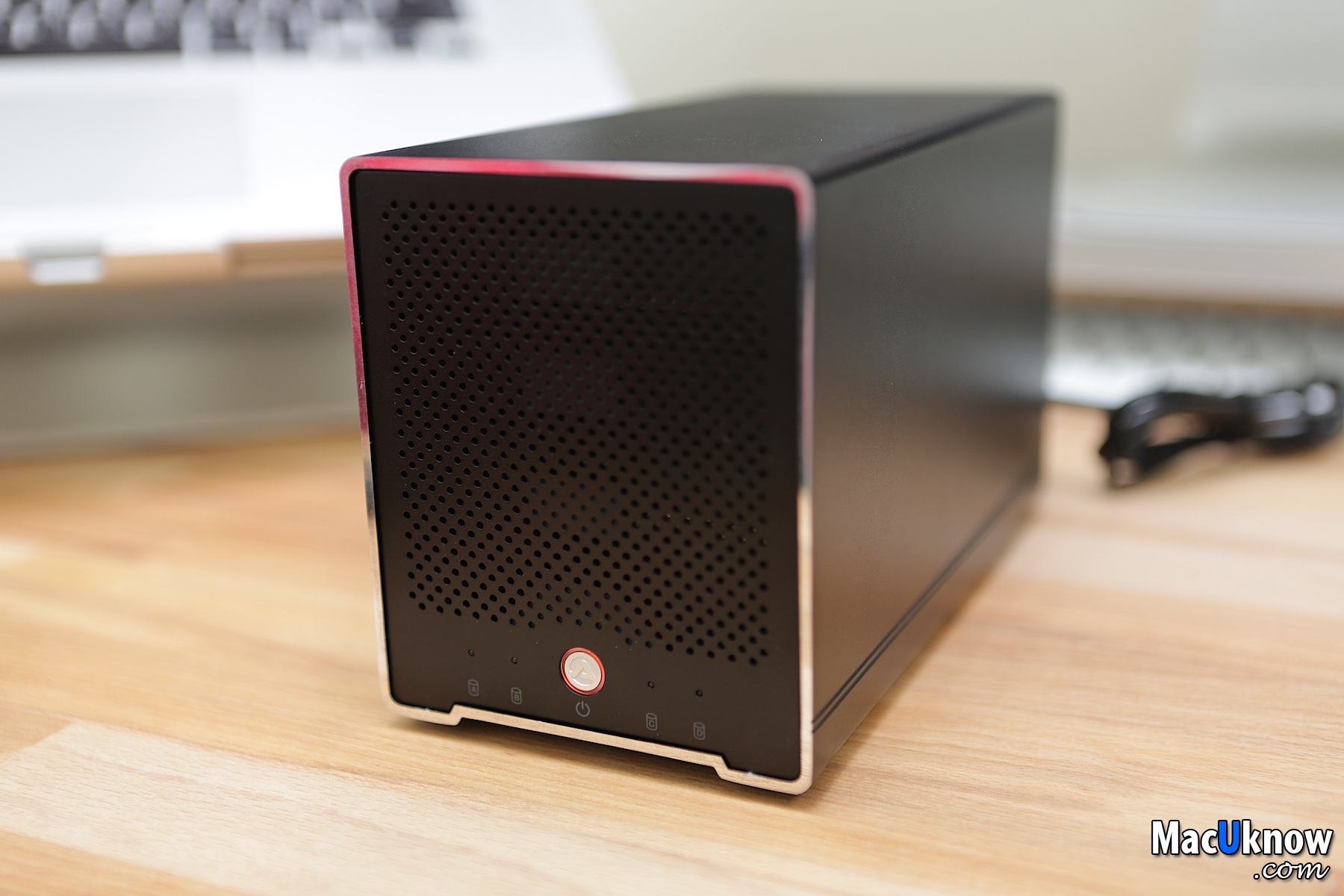

▼前方外殼外面一圈有鑽石研磨切邊,正面的鋁殼上有挖孔,可以讓空氣流通。

正面下方有個AKiTiO的Logo,是電源開關,並且旁邊兩側,有內部硬碟狀態的LED指示燈。

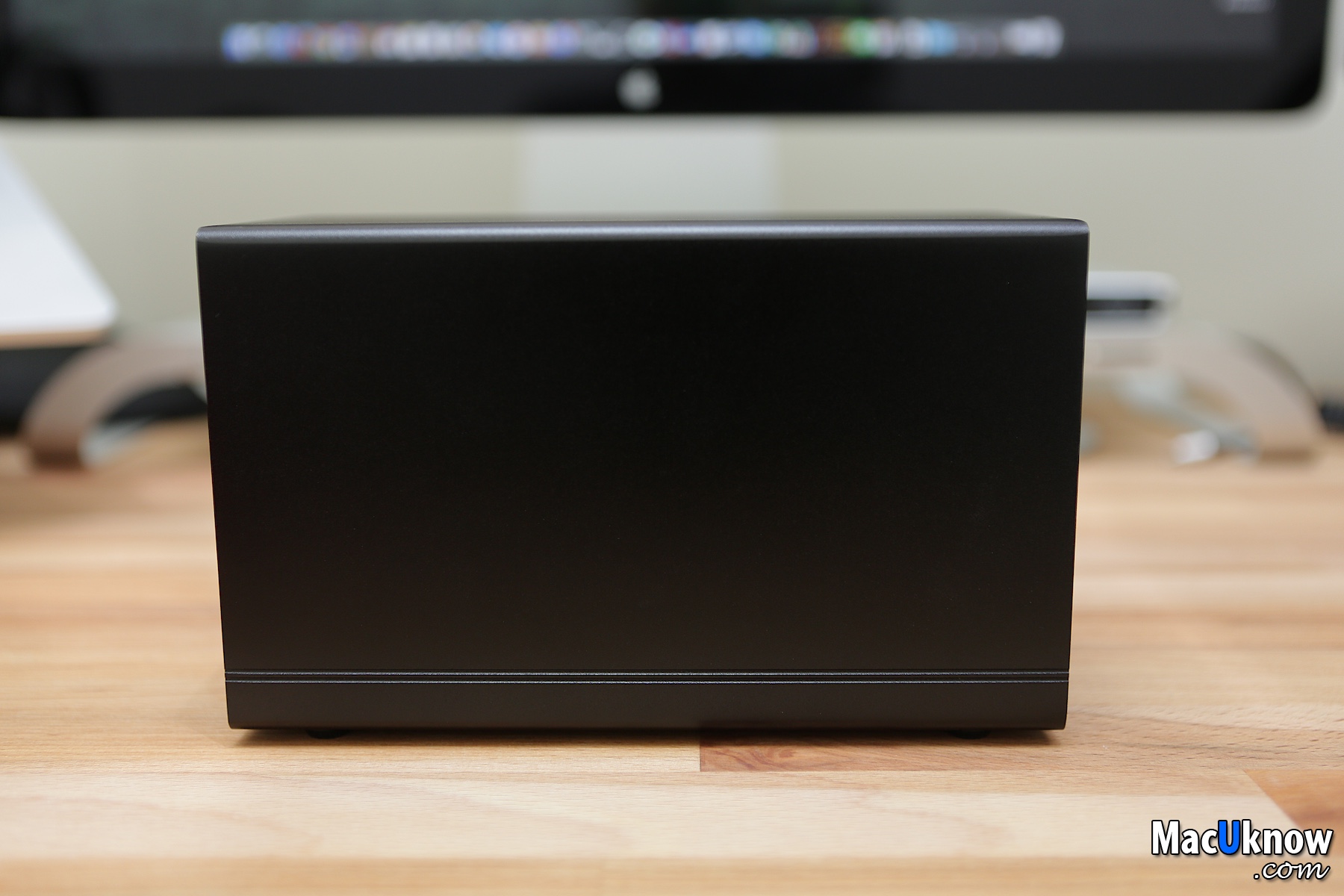

▼側邊,只有靠近下方有溝槽線條簡單點綴。

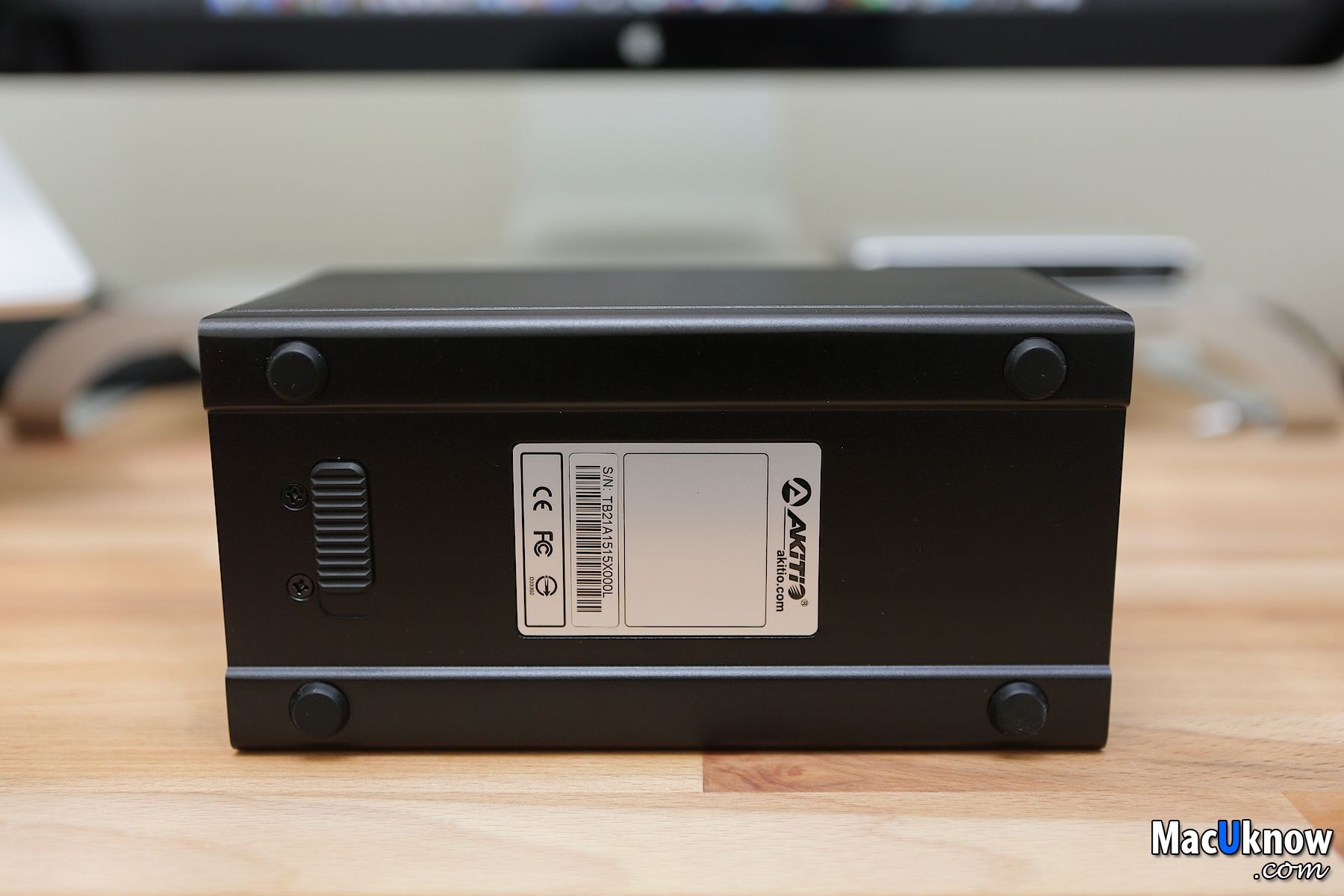

▼翻到底部來看一下,有序號和認證的標籤貼紙,還有四個橡膠腳墊。

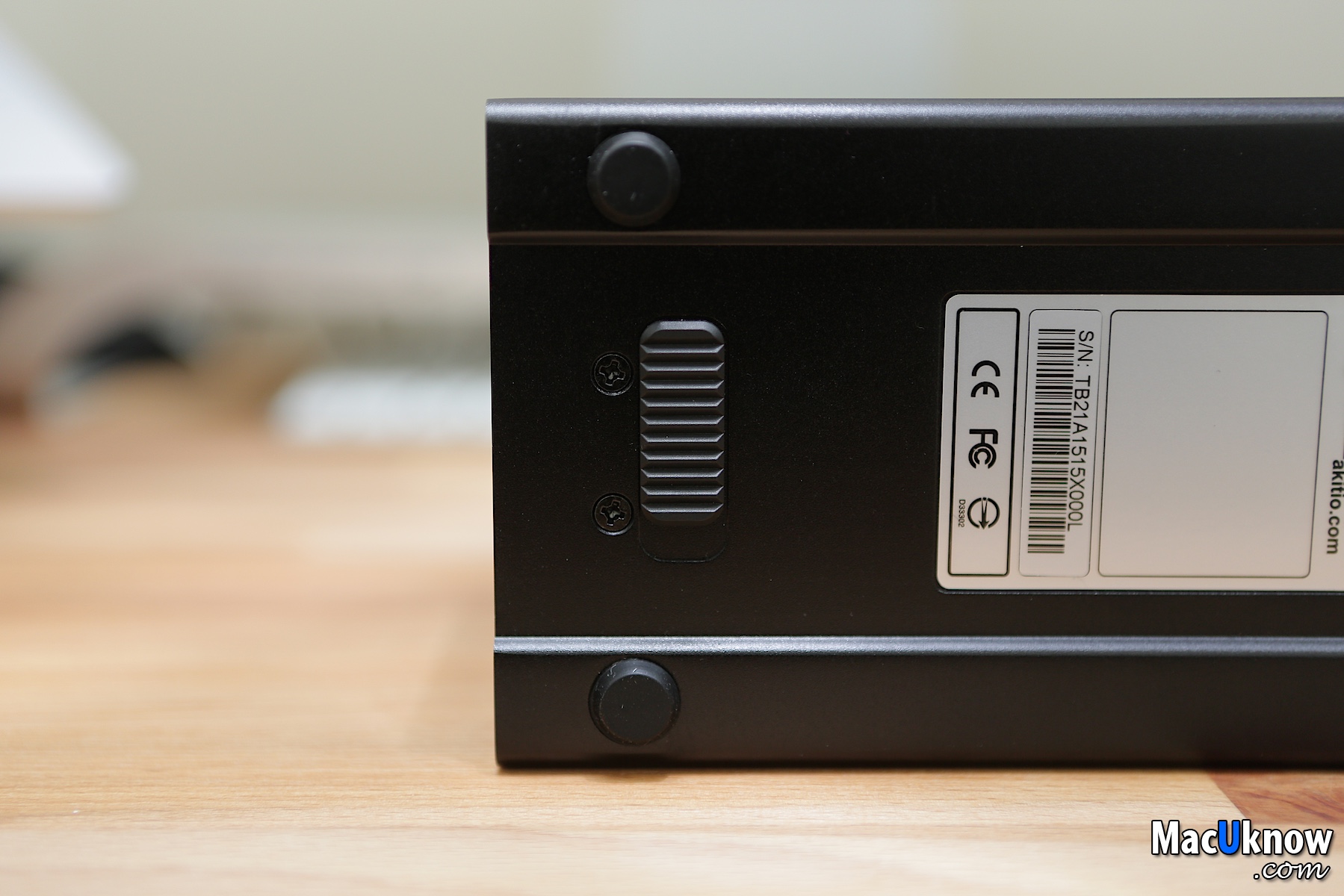

▼底部前方,有一個滑動扣鎖的機構,主要是打開之後,前方的擋板會彈開,下面安裝時會再介紹。



▼來看一下後方,底部是Thunderbolt 2的兩個接孔,可以串接Thunderbolt裝置,右邊是一個DC 12V的電源接孔。

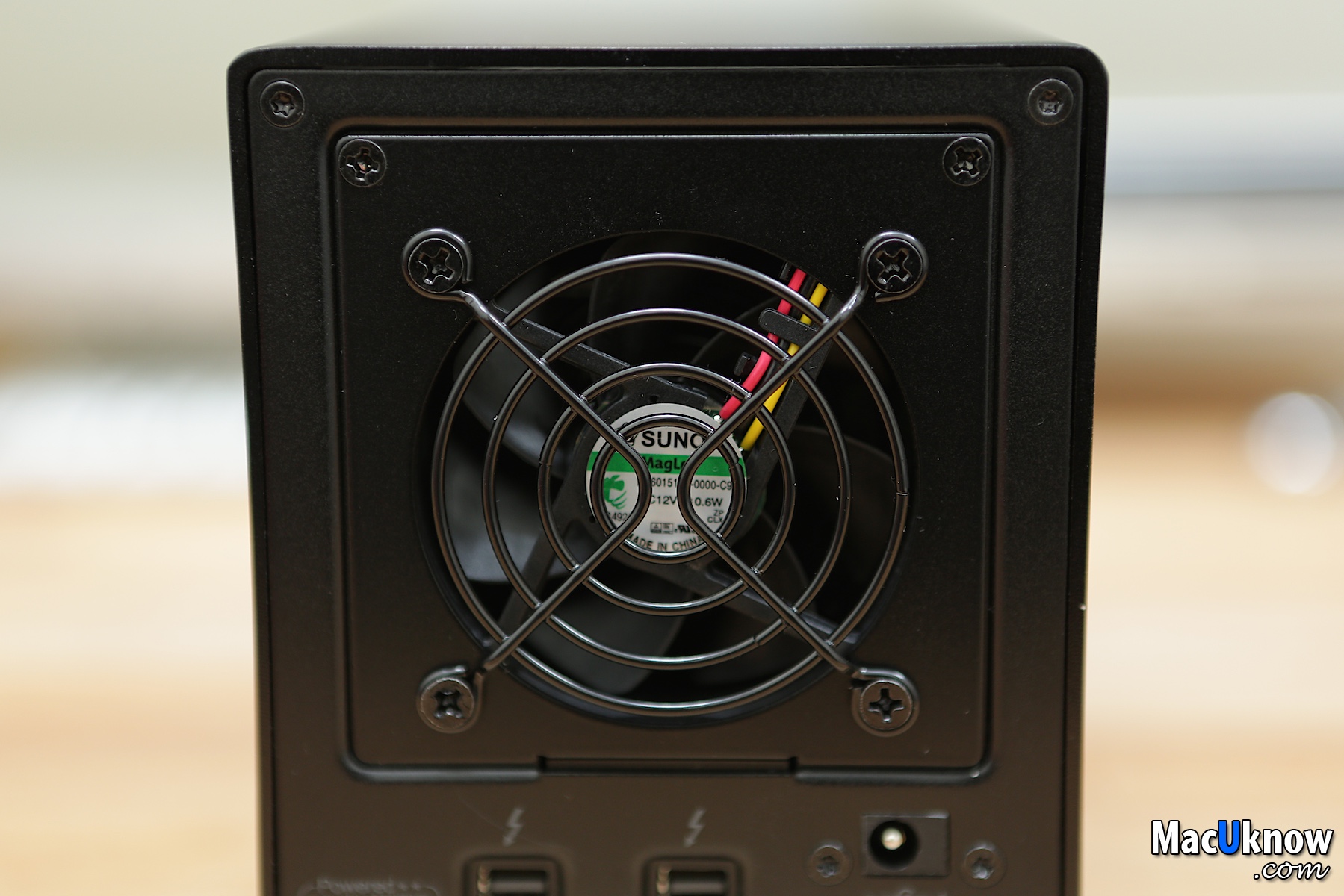

▼AKiTiO Thunder2 Quad Mini後方也有配備一個『SUNON』的超靜音『60x60x20 MagLev磁浮風扇』,不過就沒有做風扇的獨立開關了。



▼好的,接下來就要來裝上硬碟實測啦!

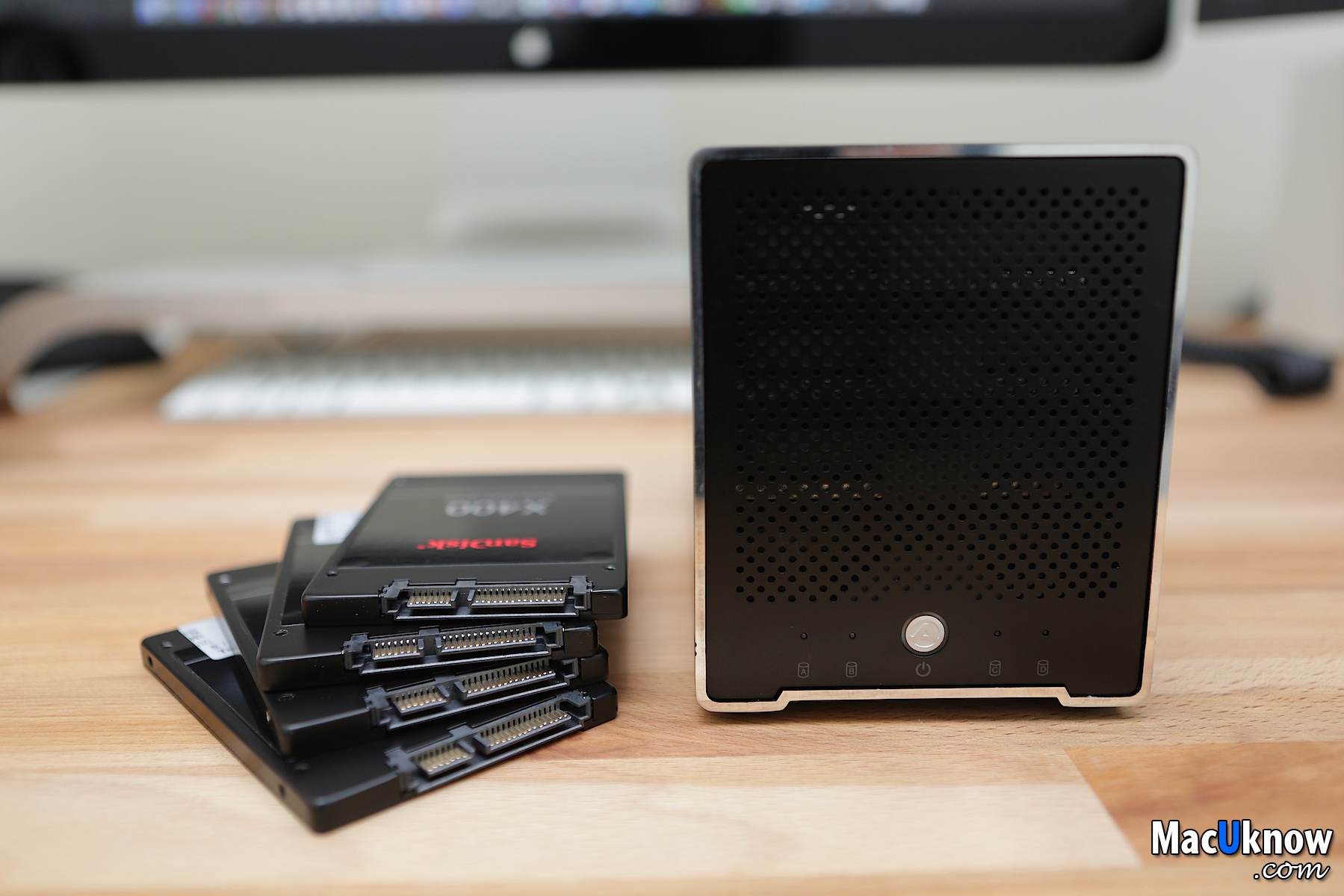

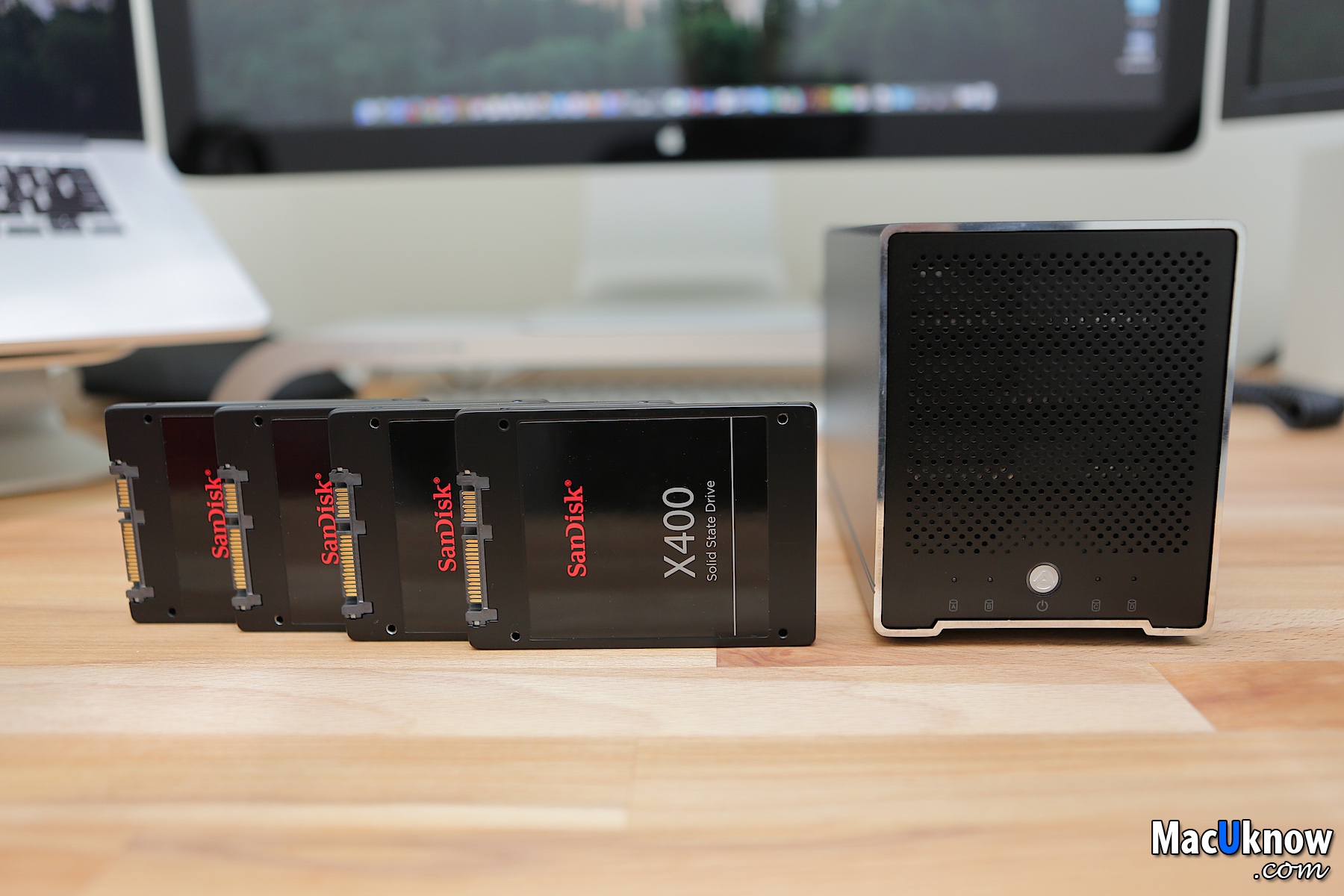

為了要測試AKiTiO Thunder2 Quad Mini的極速效能,順便也跟廠商借了四顆1TB的SSD!



▼藉由四顆1TB的SSD,這樣測試起來,才能突破Thunderbolt 1的10Gpbs的速度,證實這樣的速度和用法,真的需要用到Thunderbolt 2才行!

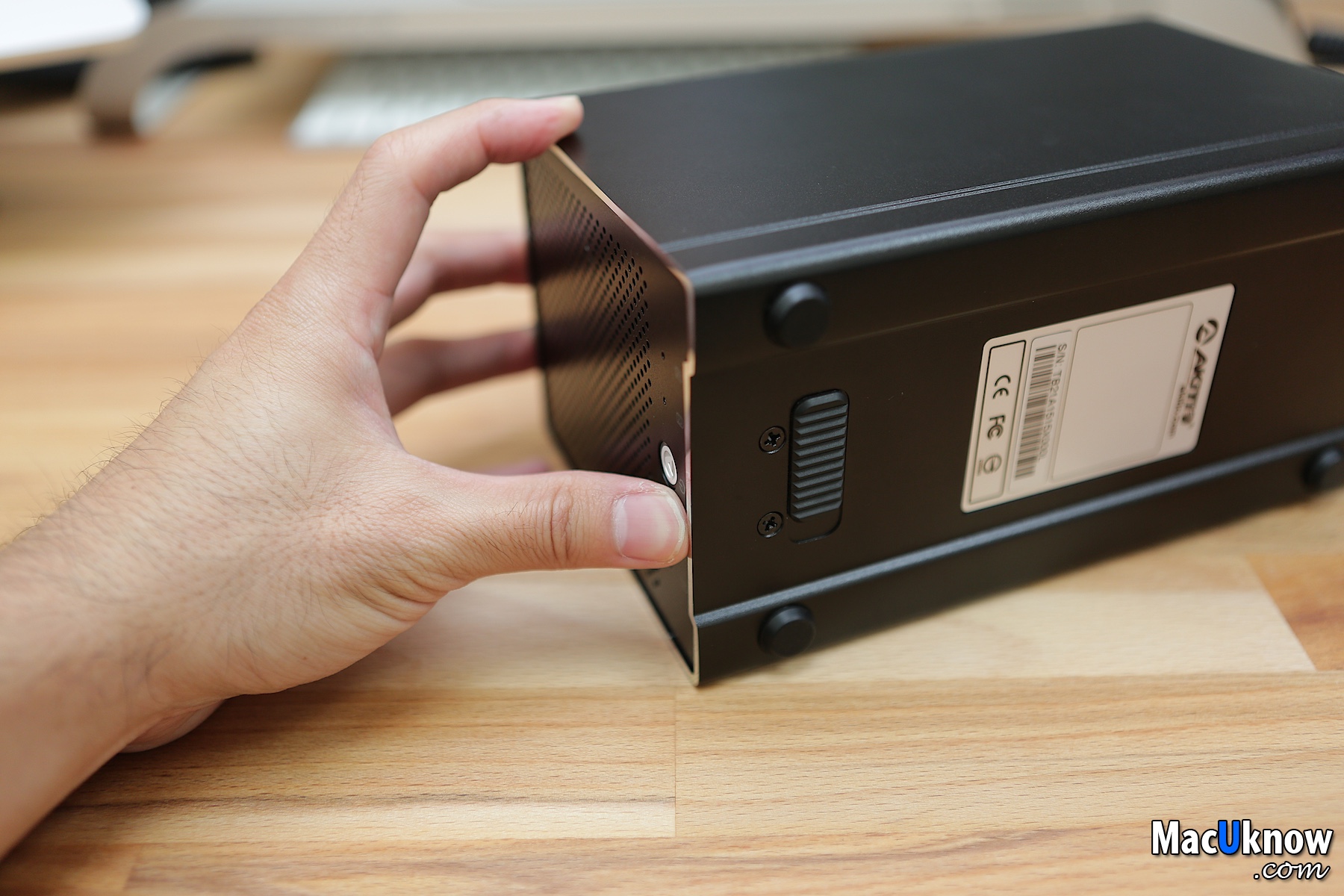

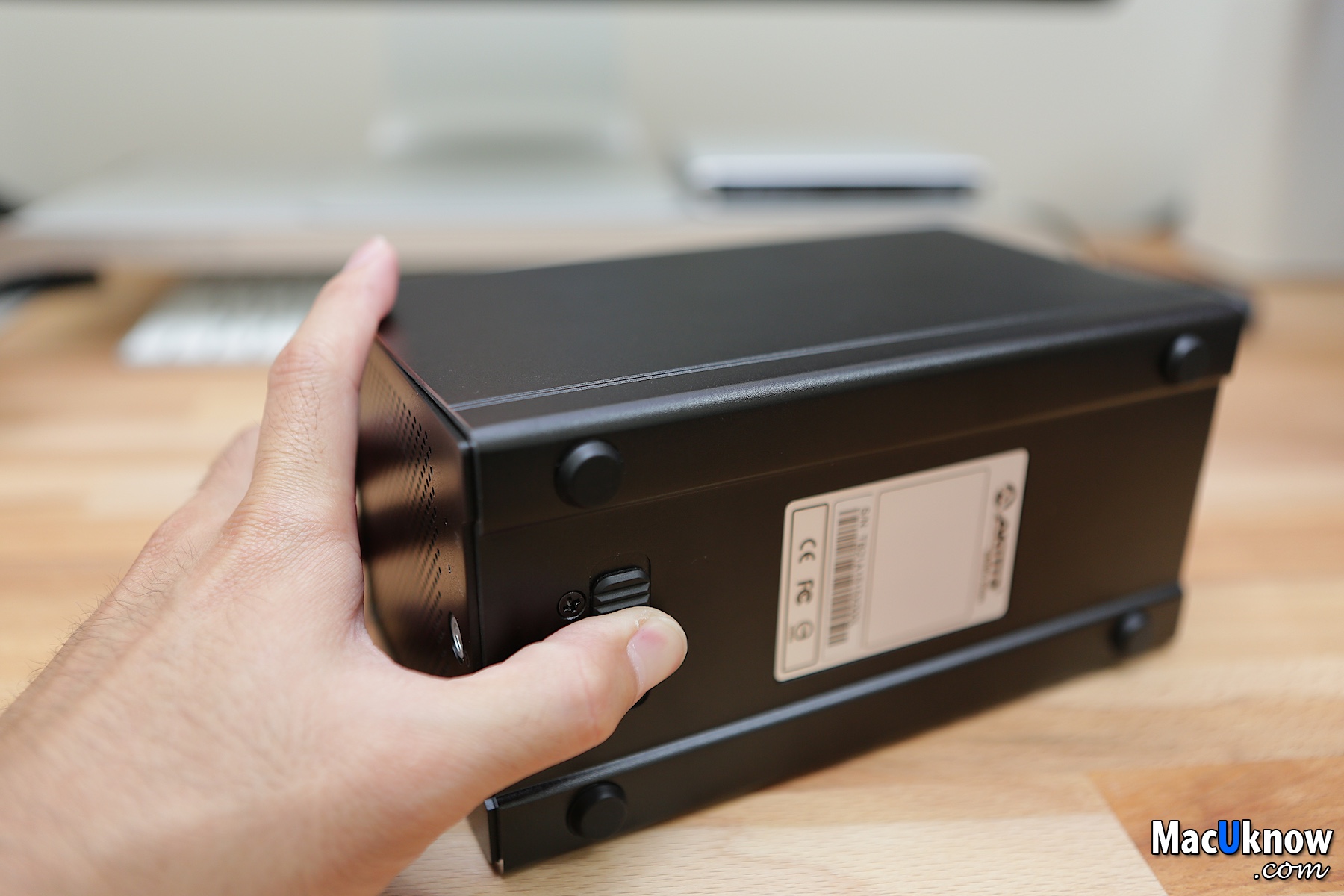

▼如何安裝呢?相當簡單,翻到底部,剛剛上面有說,底部前方有個滑動扣鎖的機構,往另一側滑動。

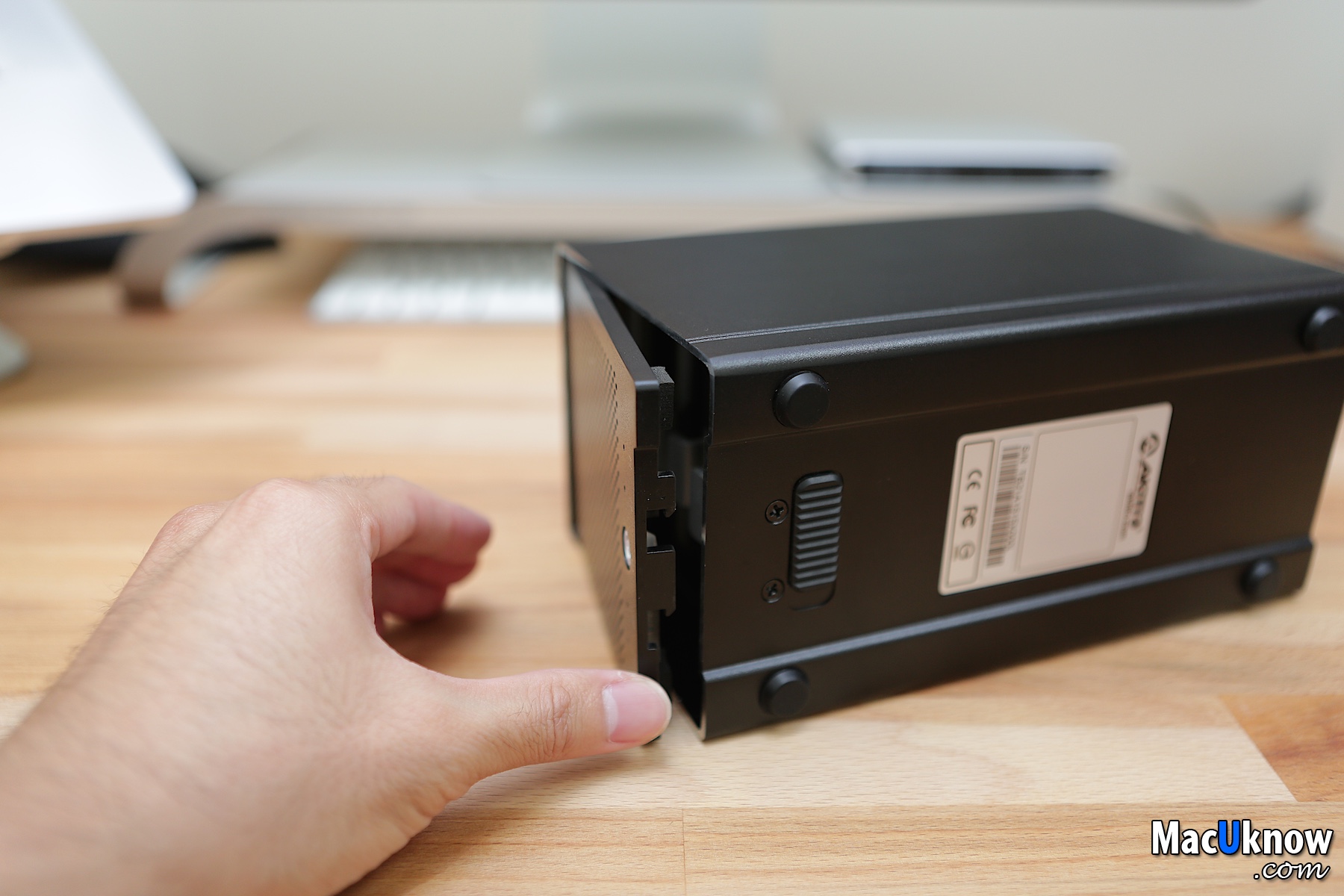

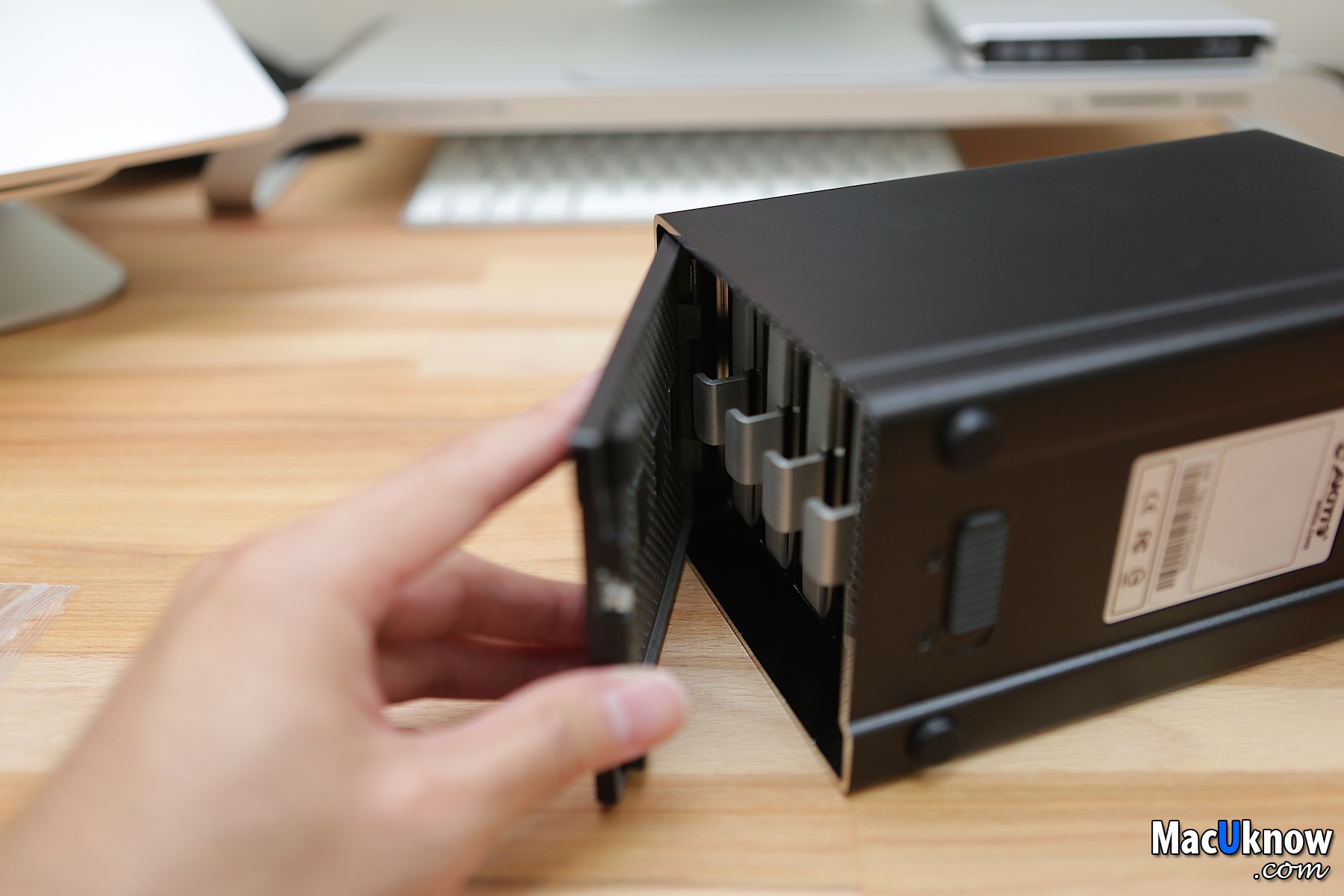

▼前方的擋板就會從底部彈開,再順勢拿起即可。

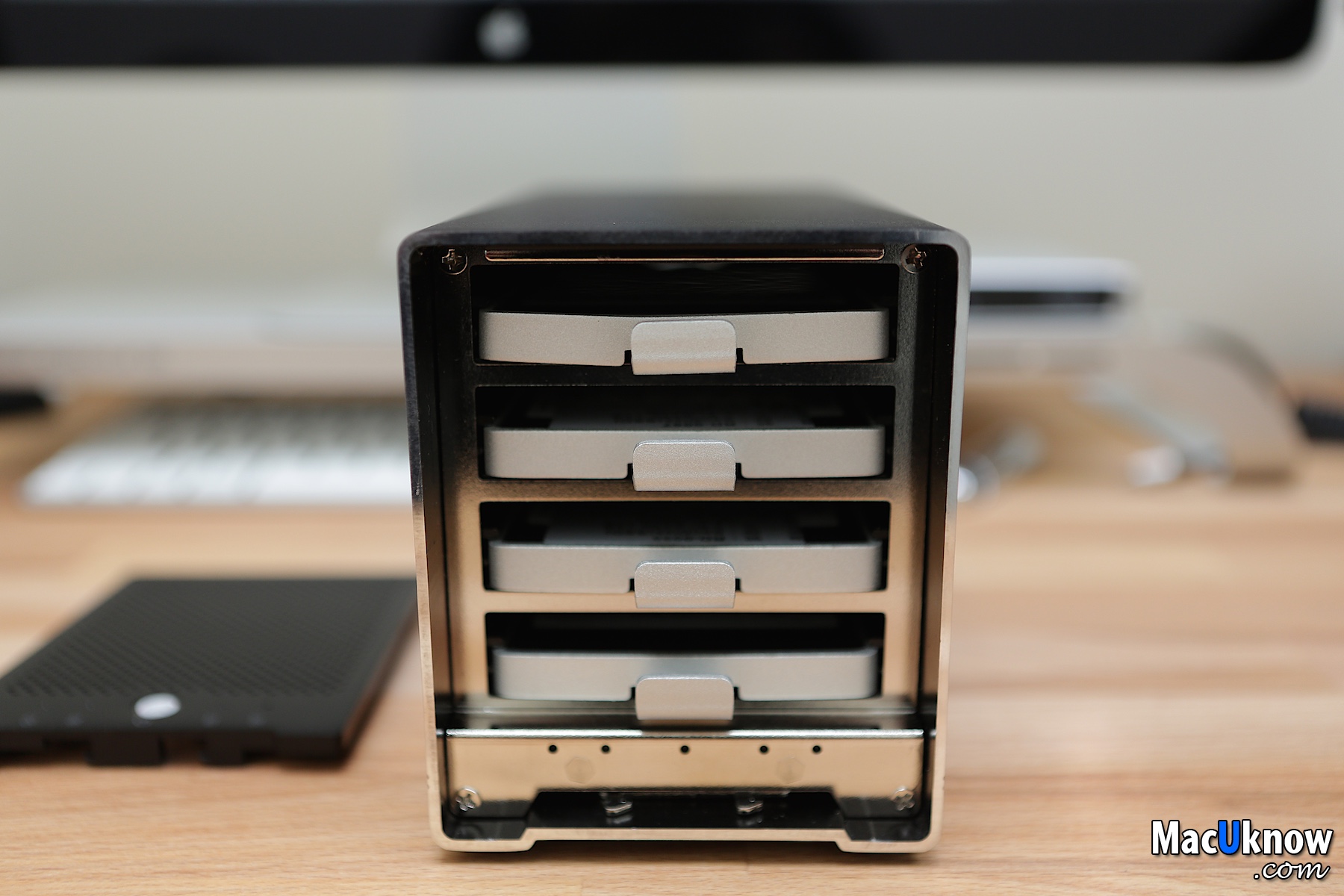

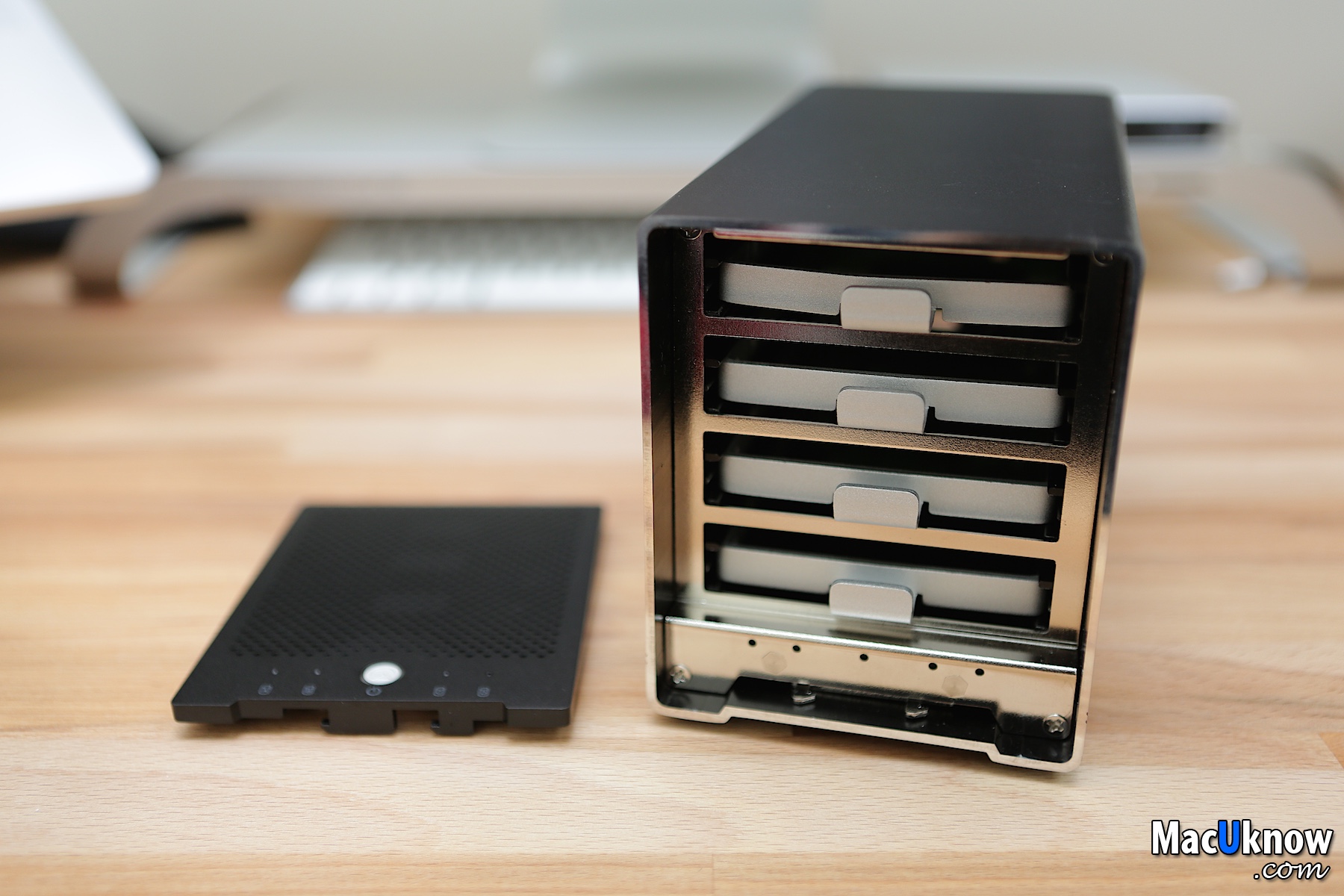

▼拿開前方擋板,就可以看到內部有四個抽槽。

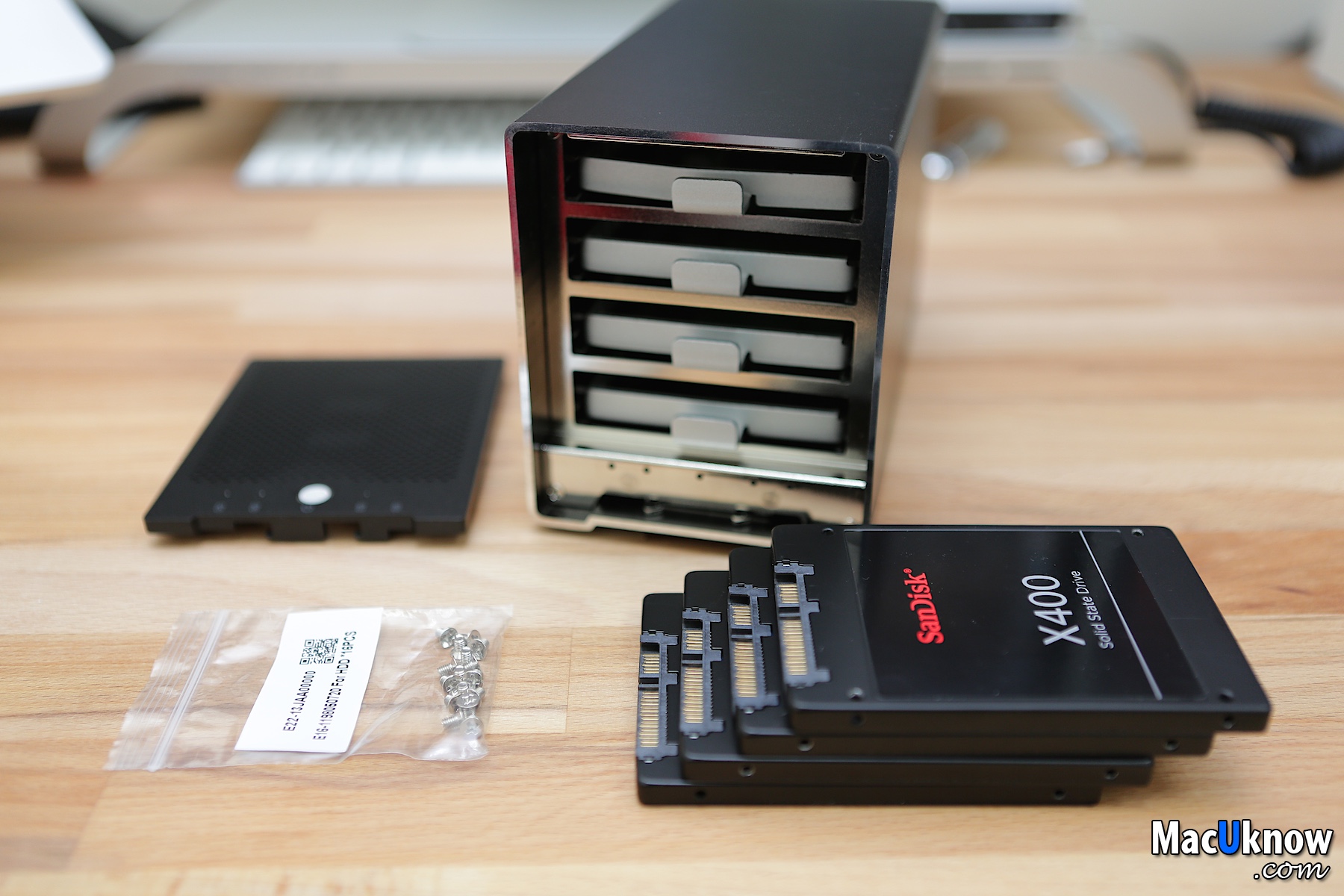

▼接下來,準備好四顆SSD和螺絲。

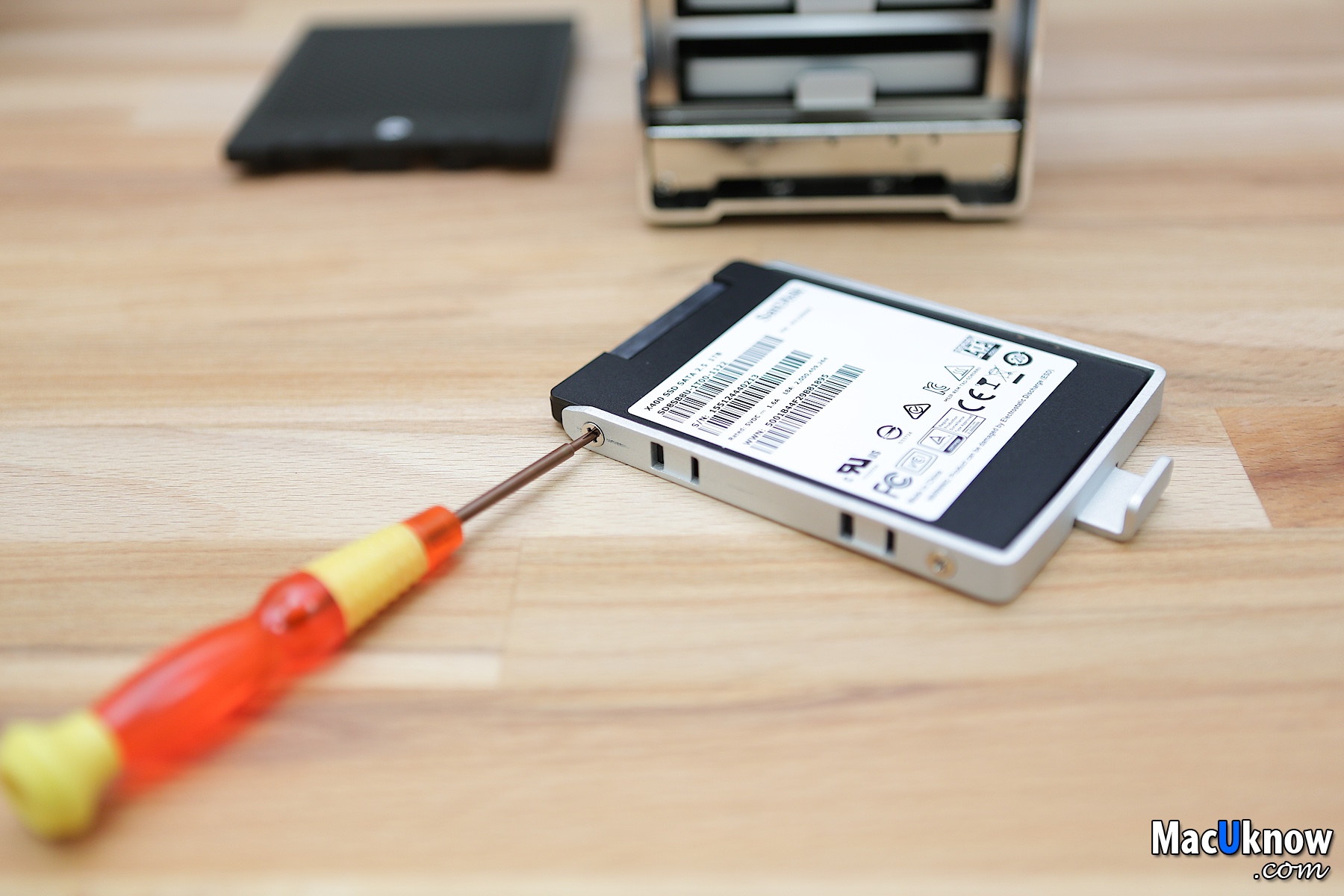

▼分別把四個SSD用螺絲鎖上抽槽。



▼最後,對準外接盒內部的SATA接口,將SSD連同插槽推入即可。

這邊可以看到,內部空間還很大,AKiTiO Thunder2 Quad Mini可以支援7mm~15mm厚度的2.5吋SSD或是傳統硬碟。



▼最後,把前方擋板裝回去,先從上方卡入。



▼再把擋板下方推入卡進去即可,下方的滑動鎖扣也會自動扣回去。

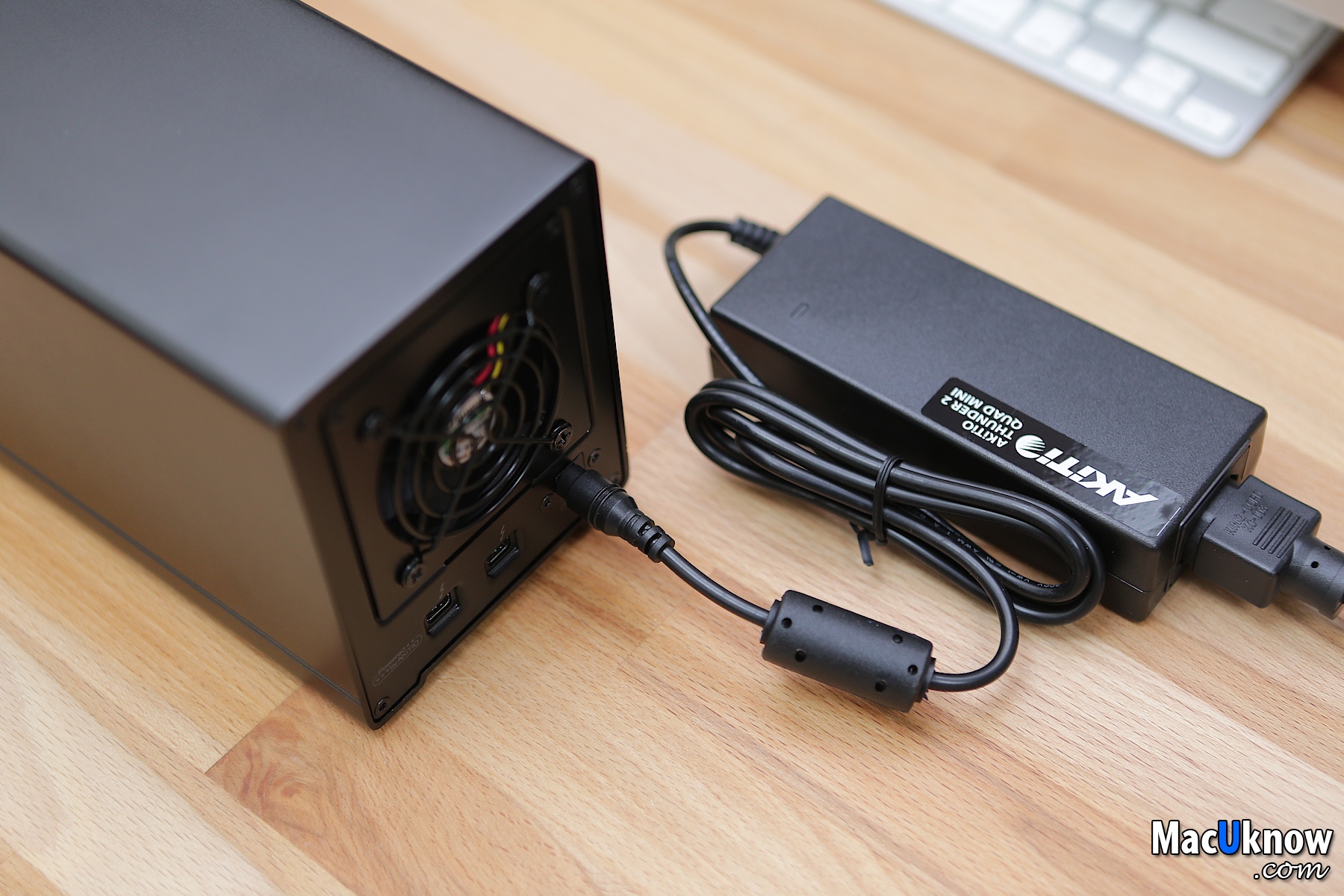

▼再來,把外接電源供應器接上。



▼接上電源之後,AKiTiO Thunder2 Quad Mini前方的Logo電源按鈕,旁邊一圈會亮起紅燈,表示有通電。

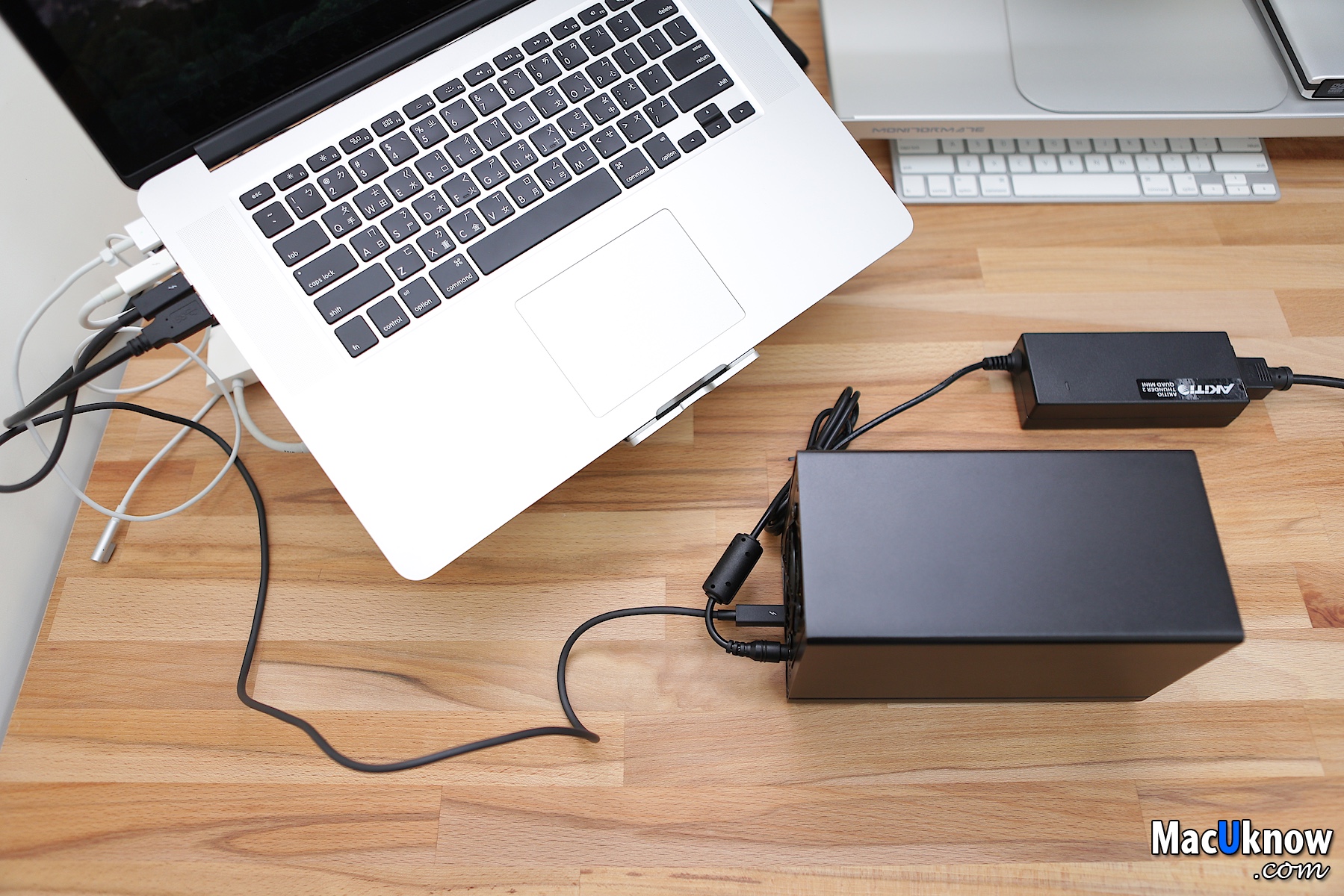

▼再來,透過Thunderbolt線材將AKiTiO Thunder2 Quad Mini接到配備有Thunderbolt 2介面的Mac電腦。

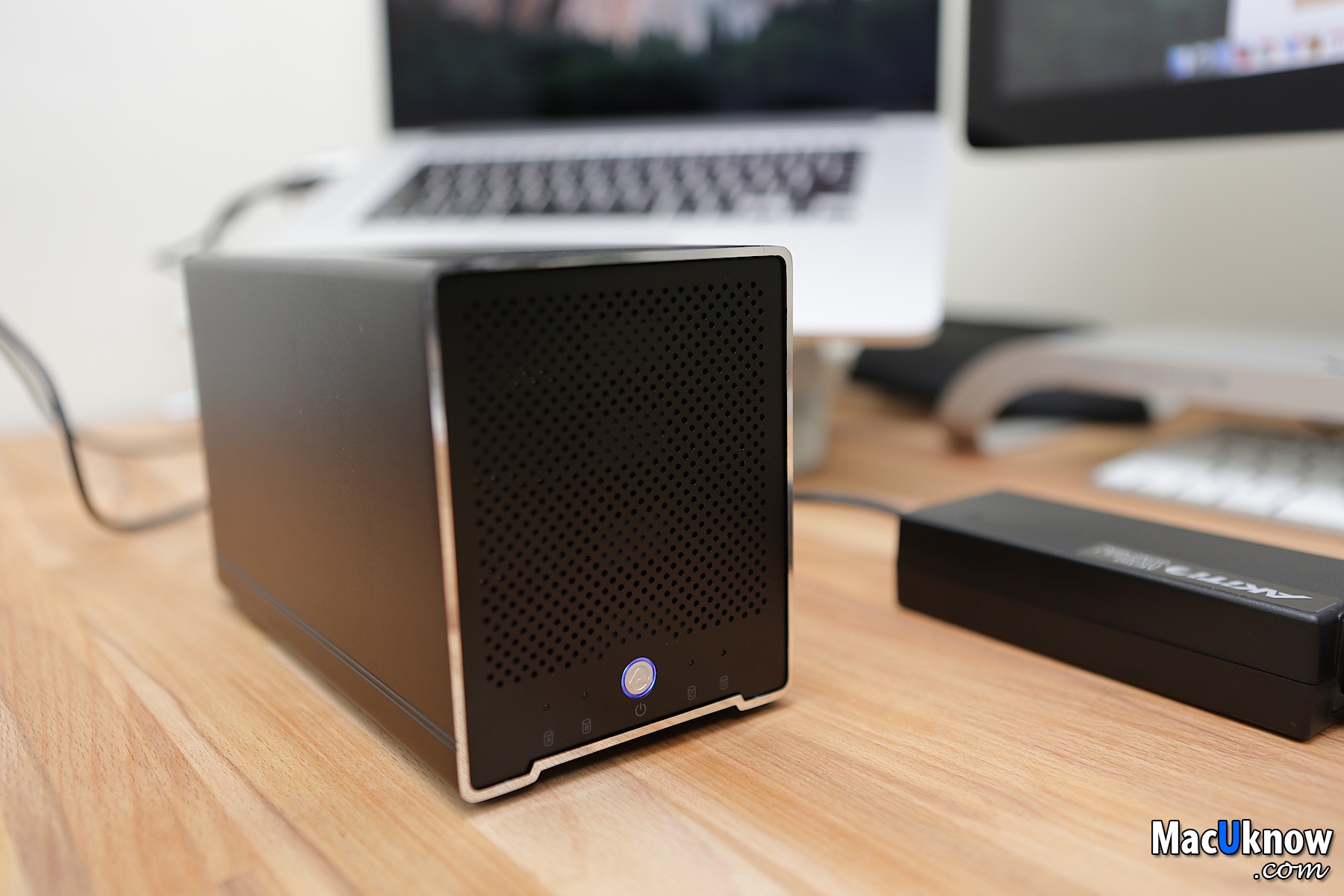

▼接到電腦之後,前方Logo的電源鍵,就會改亮起一圈藍色的指示燈。



安裝完硬碟後,就來進行測試吧~

透過SSD組成RAID 0模式,測試讀寫速度,挑戰Thunderbolt 2介面的速度

再簡單提一下RAID 0磁碟模式:

(上圖取自Wiki百科)

主要就是系統將單一檔案分為幾個部分,分別寫入不同的磁碟裡,讀取的時候也一樣,分別從不同的磁碟中讀取出來,理論上讀寫速度會是單一磁碟速度x幾顆磁碟,所以如果我們用四顆SSD做RAID 0,理論速度會是單一顆SSD讀寫速度的四倍左右。(不過因為用軟體做RAID,加上一些實際情況,效能一定會少一些。)



因為AKiTiO Thunder2 Quad Mini只是個外接盒,它並沒有內含硬體RAID的介面卡,所以需要透過系統來做RAID組態。

而Mac OS X 10.11 El Capitan把之前『磁碟工具程式』裡面,非常好用的RAID設定工具給拿掉了!

因此,如果你的電腦作業系統目前是10.11或之後的話,可以參考下方後面透過終端機指令的方式來製作外接盒硬碟的RAID組態。

或是,如果你的電腦是前幾年的版本,只是現在作業系統已經升級到10.11的話,也可以透過『Recovery Mode』,利用裡面內建的『舊版 磁碟工具程式』,來做RAID組態,會輕鬆方便許多!



▼如果你的電腦是比較舊版的,也許Recovery Mode裡面配的還是舊版的磁碟工具程式,做起RAID組態會比較方便!

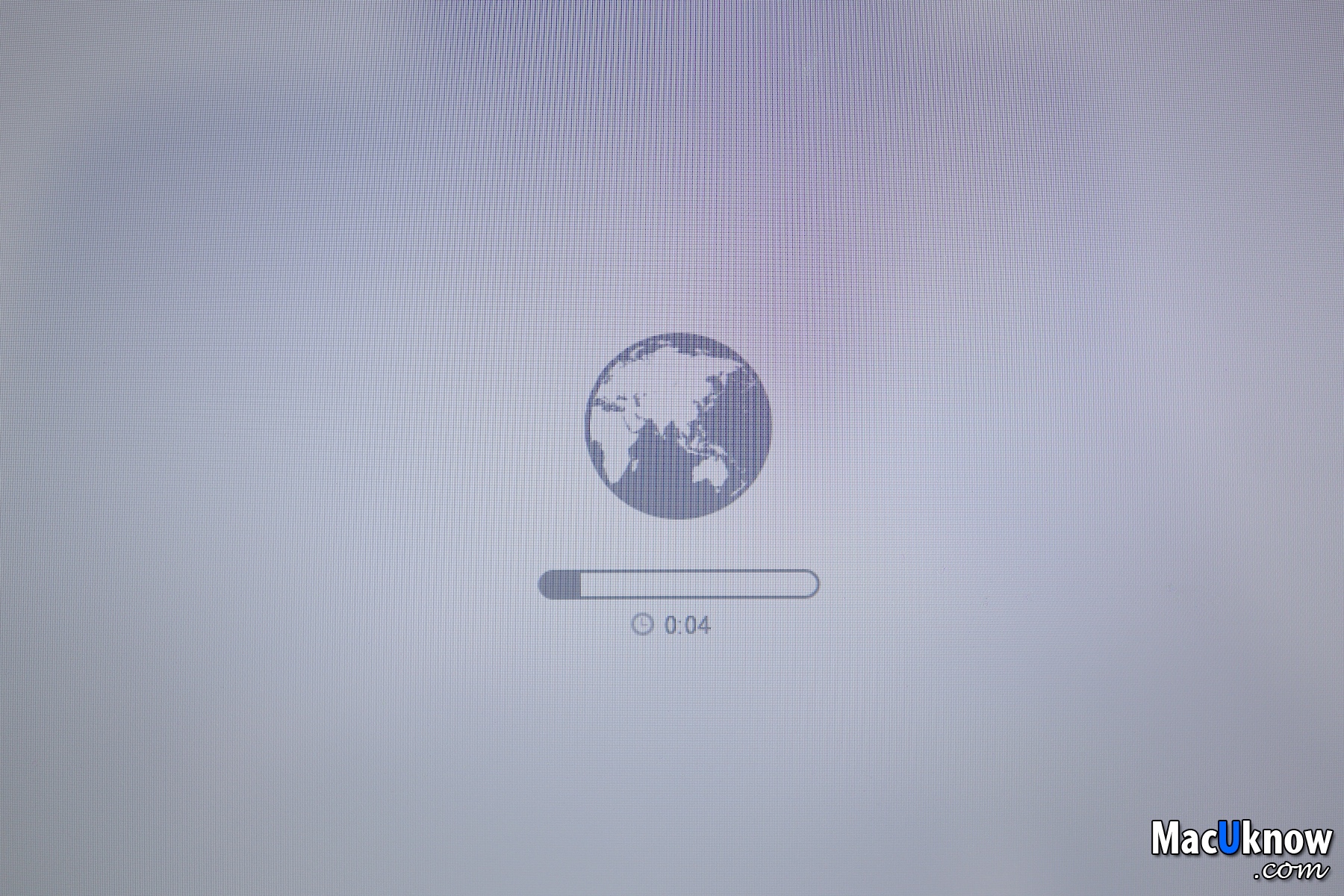

只要Mac重新開機,按著Command+R不放,就可以進入到『Recovery Mode』或是,如果你的Recovery Mode被洗掉了,請按住Command+option+R,透過網路來回復你的『Recovery Mode』(從網路上回復Recovery Mode,會需要一點時間)

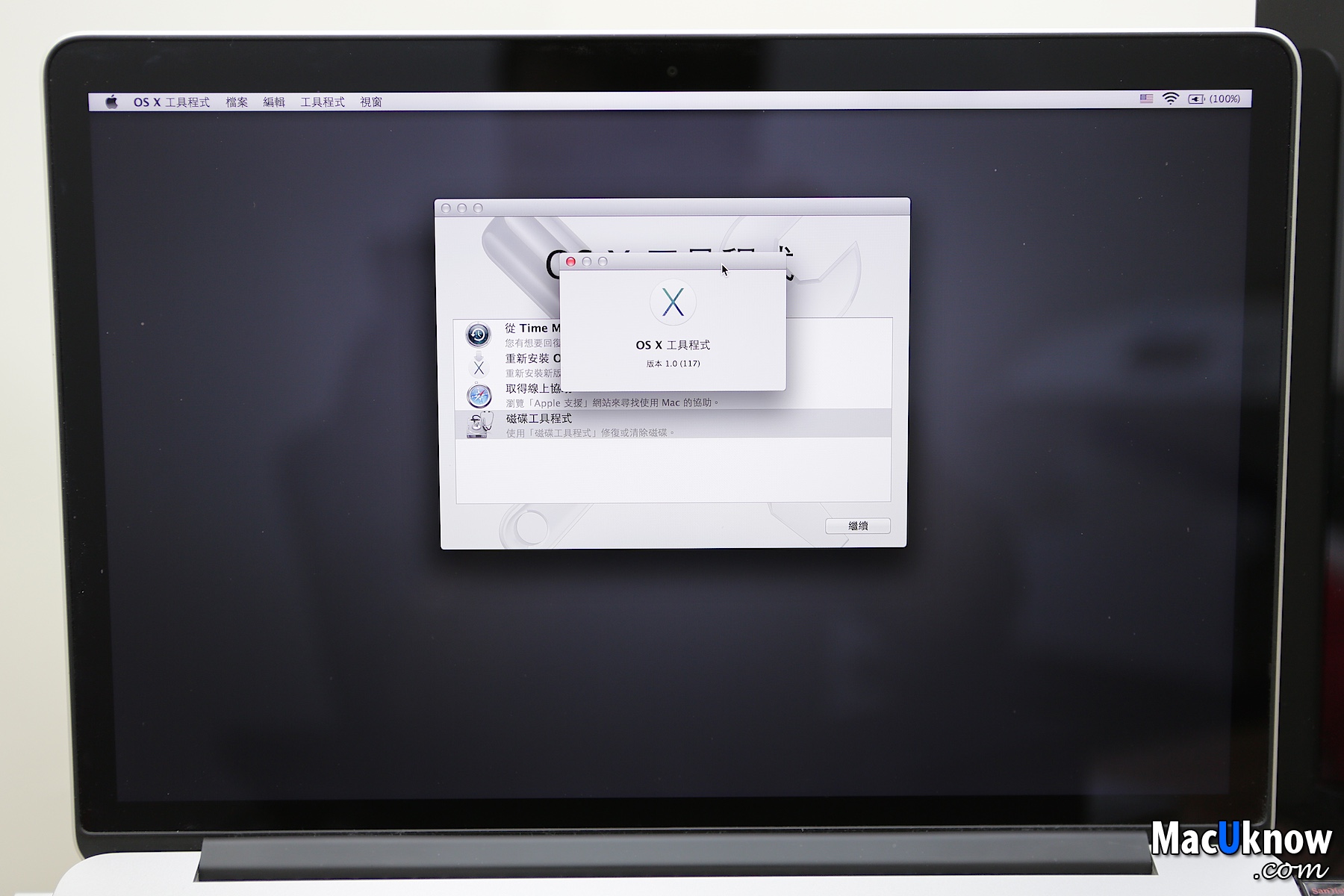

▼進入Recovery Mode之後,你可以看一下你的OS X工具程式的版本,比較舊版本的,裡面的磁碟工具程式,還是可以很輕鬆地製作RAID組態。

點選上方工具列的『工具程式 >> 磁碟工具程式』即可。



以下是10.10或是以前版本的OS X的磁碟工具程式介面!或是如果你的舊電腦,進入Recovery Mode之後的舊版磁碟工具程式,應該也是長以下這樣:

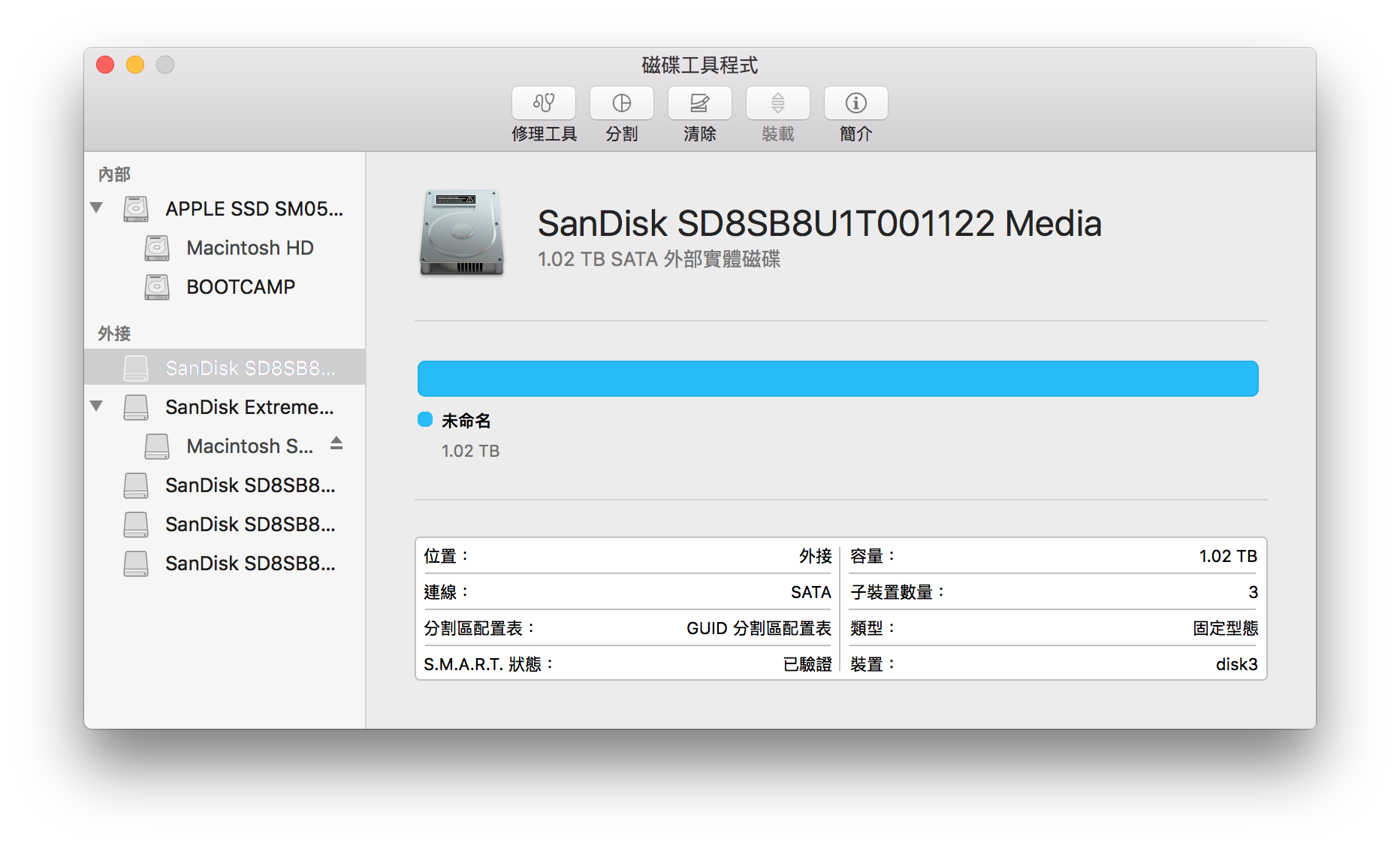

▼接上已經裝好SSD或是硬碟的AKiTiO Thunder2 Quad Mini到電腦之後,進入磁碟工具程式,會看到右邊會列出所有的磁碟。

如果你的每個硬碟都還是剛買來而已,連分割區都沒有的話,建議你第一步,是選擇某一顆硬碟之後,進入到『分割』頁面,把它先分顆一個磁區出來,並且格式選用『Mac OS 擴充格式(日誌式)』,然後重複步驟,把每一個硬碟都分割一個磁區出來,例如以下Stanley這邊做好了SD1、SD2、SD3、SD4磁區。

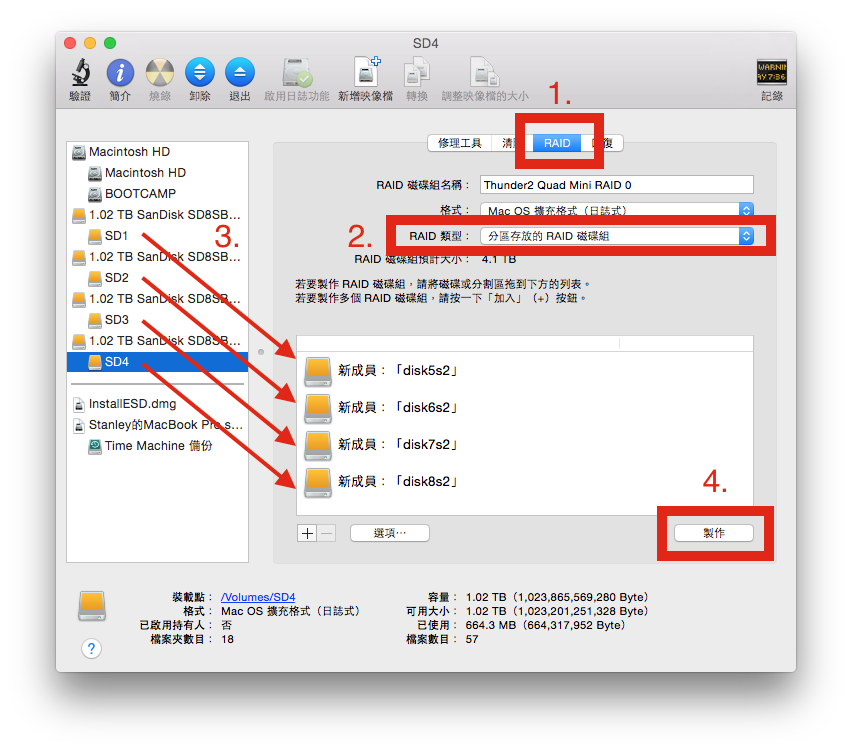

▼再來,進入『RAID』分頁,因為我們要追求極速,因此要製作RAID 0組態,在RAID類型裡面,我們就選『分區存放的RAID磁碟組』

接著,再把四顆SD1、SD2、SD3、SD4磁區,拖拉到下方的空白處,全部拉進來之後,再按下右下角的『製作』即可!

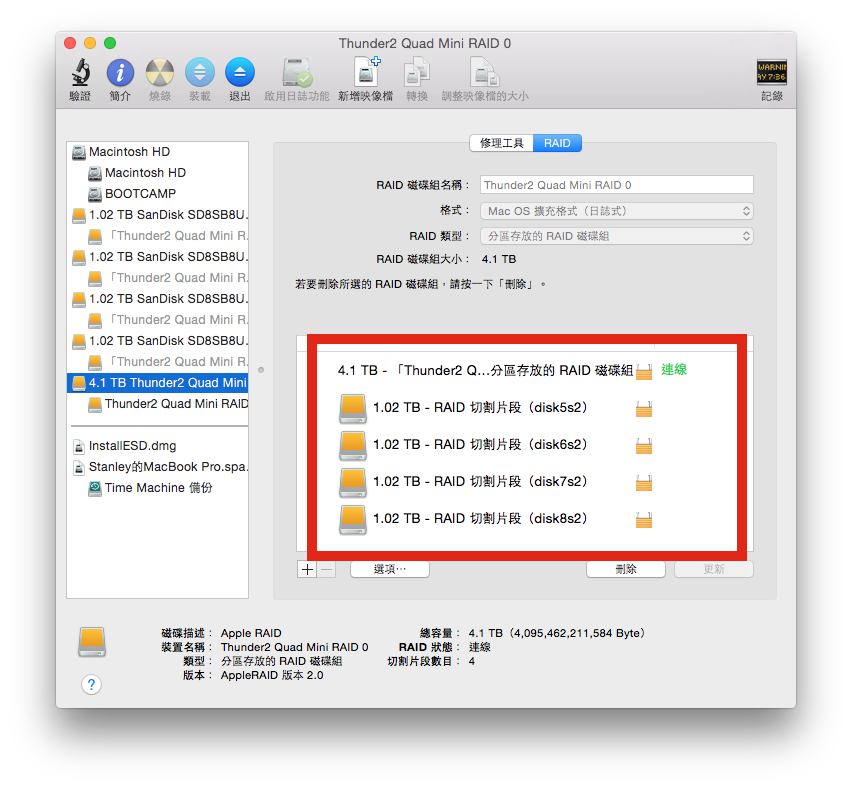

▼製作完畢之後,就會看到出現一個名為『xxxx 分區存放的RAID磁碟組』出現,然後旁邊有一個綠色的『連線』字樣!

這樣,就表示我們製作好AKiTiO Thunder2 Quad Mini上四顆SSD的RAID 0組態囉!

▼好的,實際來測試AKiTiO Thunder2 Quad Mini裝了四顆1TB SSD,組成的RAID 0,跑起來的讀寫速度如何吧!

讀取來到1165.8MB/s,寫入來到1128.4MB/s,超級快的啊!果然正式超越了Thunderbolt 1的介面速度,讀寫破1000MB/s,真的需要用到Thunderbolt 2介面,才跑得到這麼高速了!

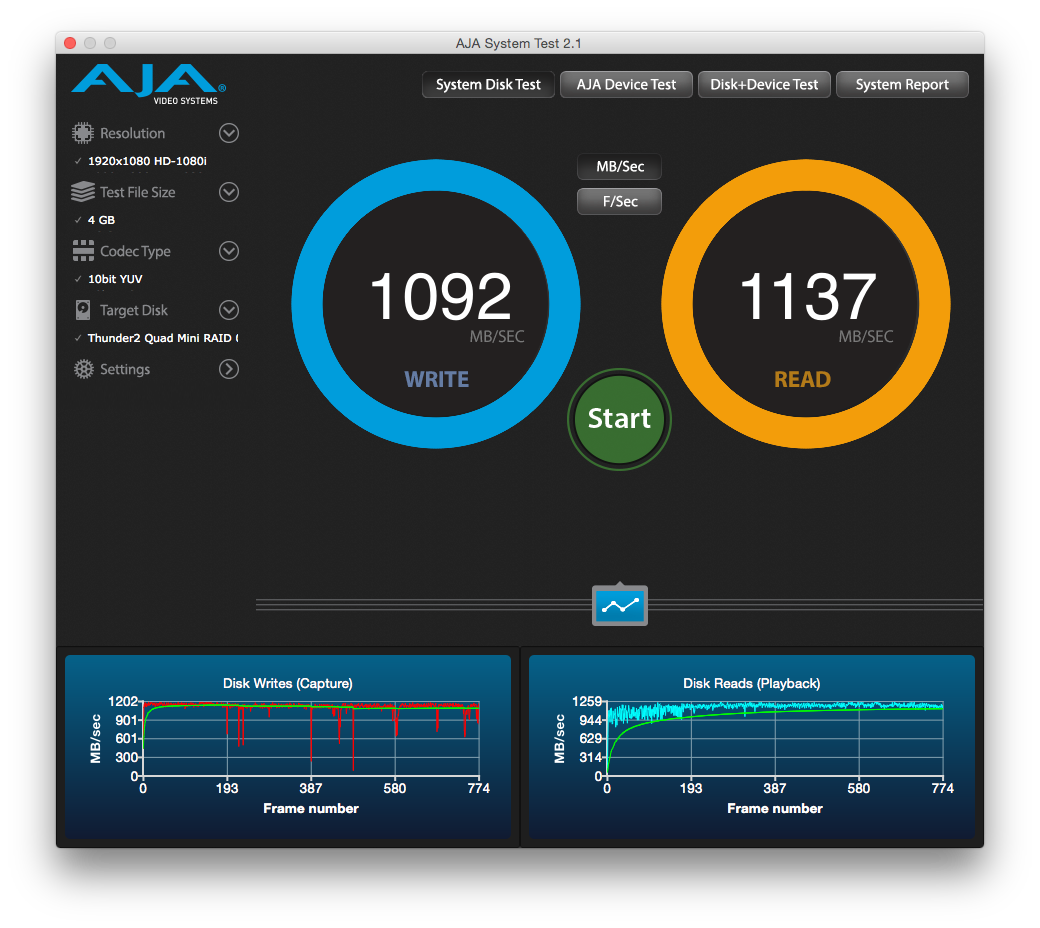

▼換用另一個AJA System Test軟體來測試看看!讀取1137MB/s,寫入1092MB/s,差不多~



再來,之前在MacUknow開箱測試的另一篇開箱文裡面:[開箱測試] CP值最高的4 Bay Thunderbolt 2外接硬碟盒 - AKiTiO Thunder 2 Quad!

有人問,這種四Bay的外接盒,可不可以做到『兩顆先做一組RAID,然後兩組再做一組RAID』

舉例說明,AB先做RAID 1,CD先做RAID 1,然後這兩組RAID 1再來做RAID 0。(或是 AB先做RAID 0,CD先做RAID 0,然後這兩組RAID 0再來做RAID 1,都一樣)

▼所以趁這次測試,Stanley也來直接實測看看,能否做到~

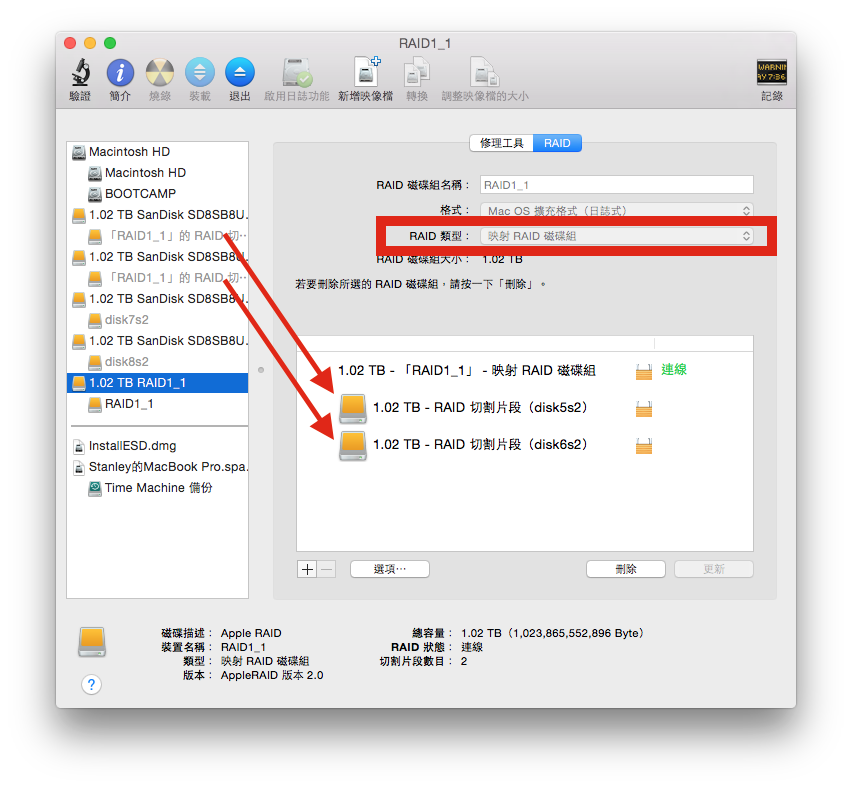

我們先把A、B磁碟,先做一組RAID 1(映射RAID磁碟組),然後我們稱它叫做RAID1_1

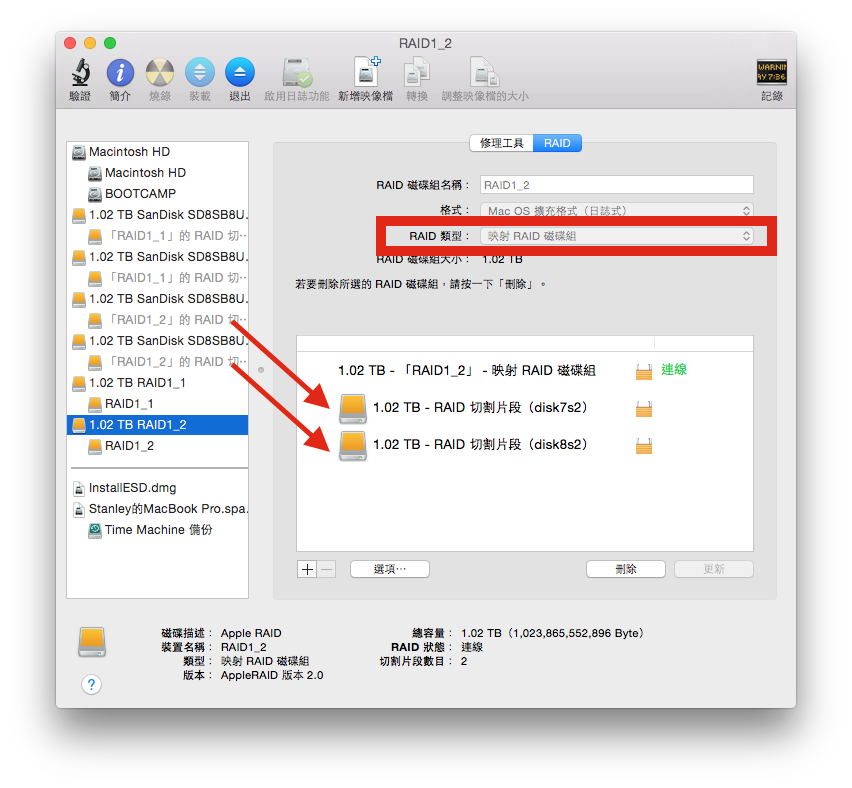

▼然後,再把C、D磁碟,再做一組RAID 1(映射RAID磁碟組),然後我們稱它叫做RAID1_2

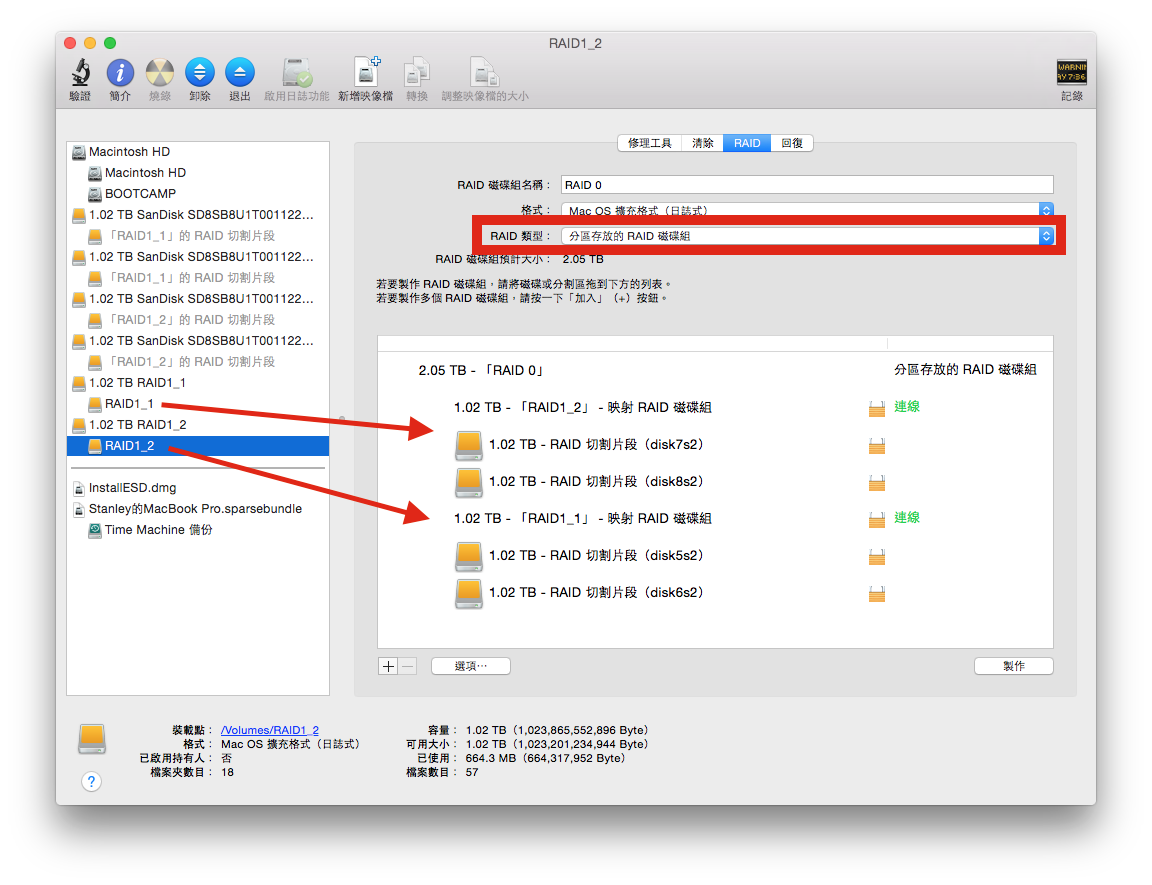

▼最後,我們再製作一組RAID 0(分區存放的RAID磁碟組),然後在下方空白處,把剛剛製作好的RAID1_1和RAID1_2分別拉進來,最後按下製作!

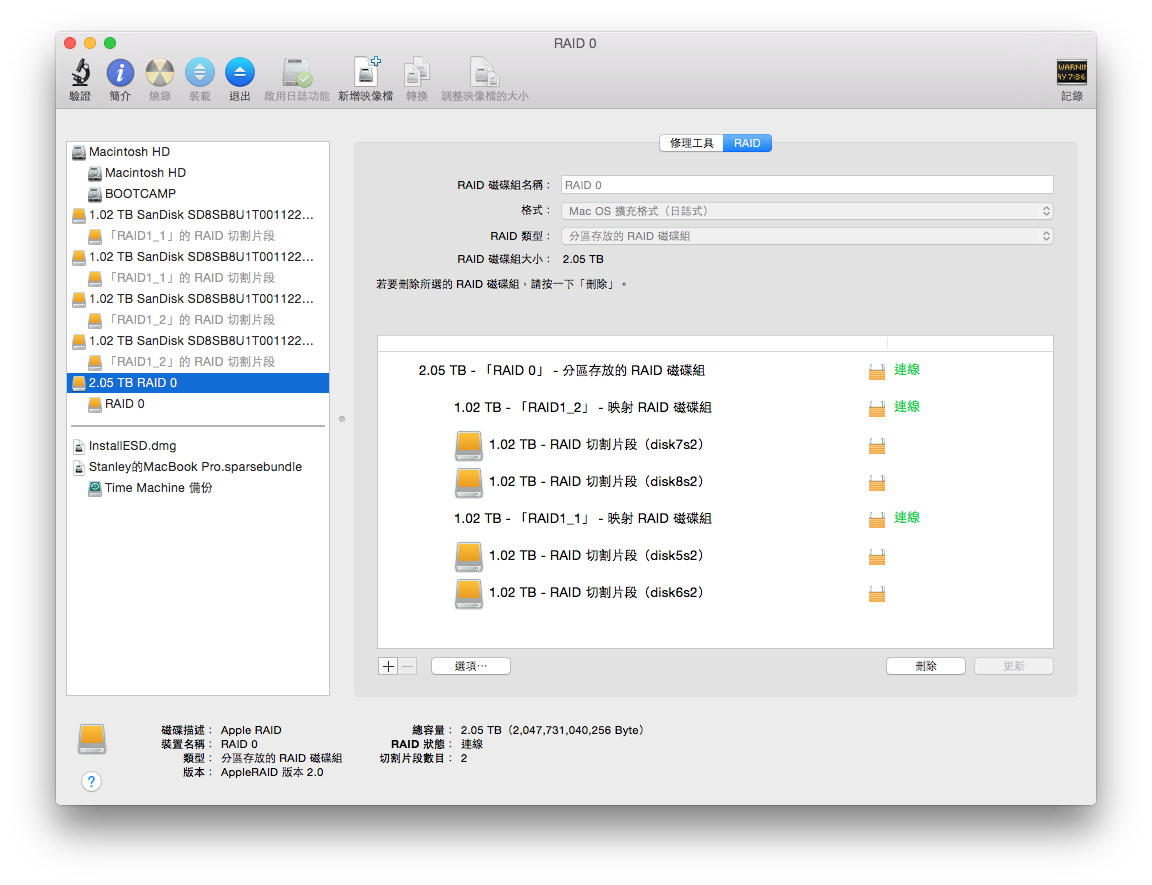

▼然後你就會看到下方這個狀態,總共有三個RAID組態,有三個綠色的『連線』字樣!表示真的可以這樣做囉~

▼測試一下這樣的速度,速度當然會掉一點,畢竟RAID 0組態的部份,真正只有兩顆SSD在做分別寫入的動作。



在Mac OS X 10.11 El Capitan下製作RAID磁碟組

如果你的Mac作業系統,已經是OS X 10.11 El Capitan或之後的版本,或是你的電腦很新,Recovery Mode配備的,也已經是新版的磁碟工具程式,應該是長以下這樣:

▼等於好用的RAID組態製作工具,已經被拿掉了。

▼雖然沒有好用的圖示介面,但我們還是可以使用『終端機』,用下指令的方式來製作磁碟RAID組態。

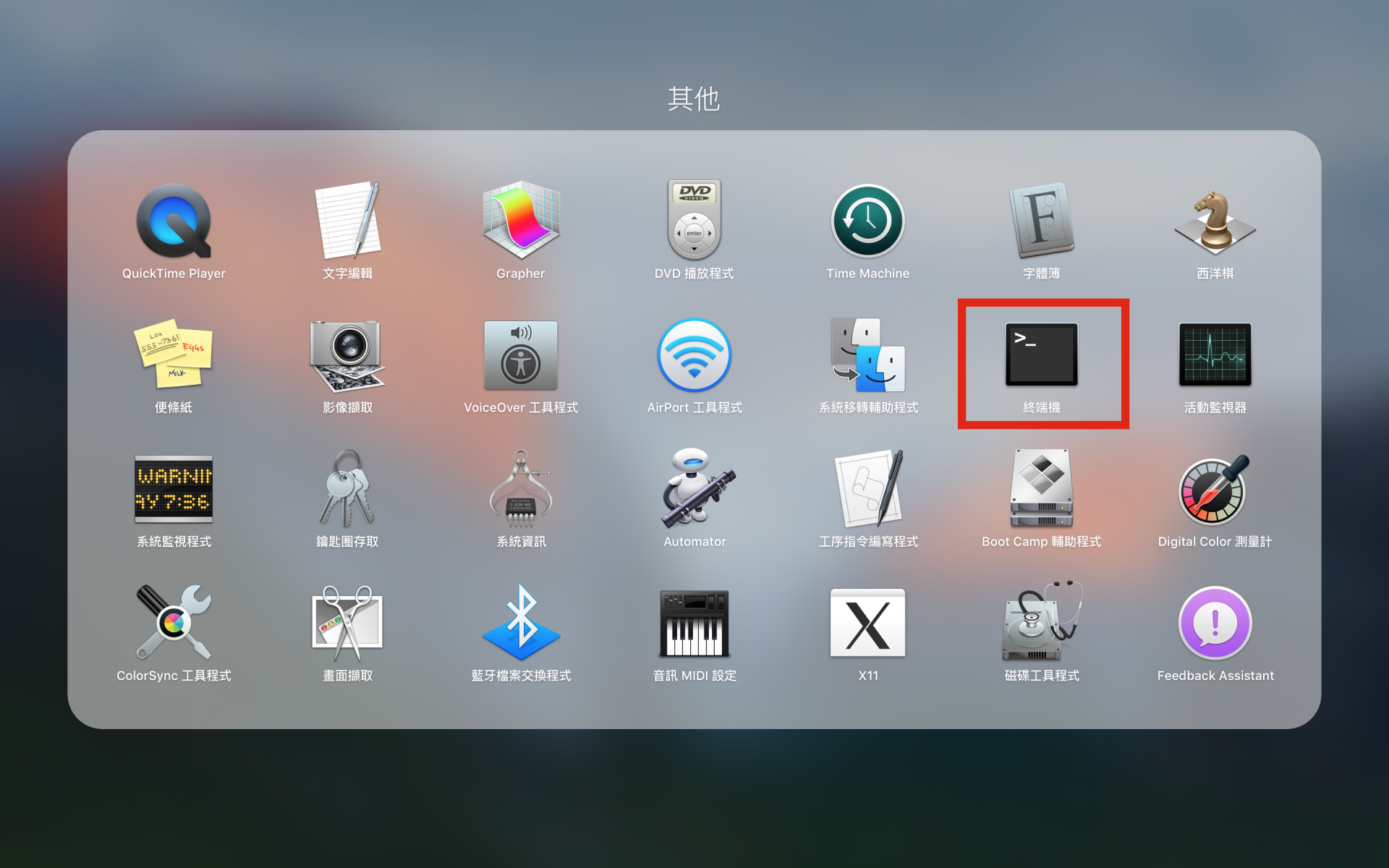

執行Launchpad,進入『其他 >> 終端機』



用終端機製作RAID 0分區存放磁碟組

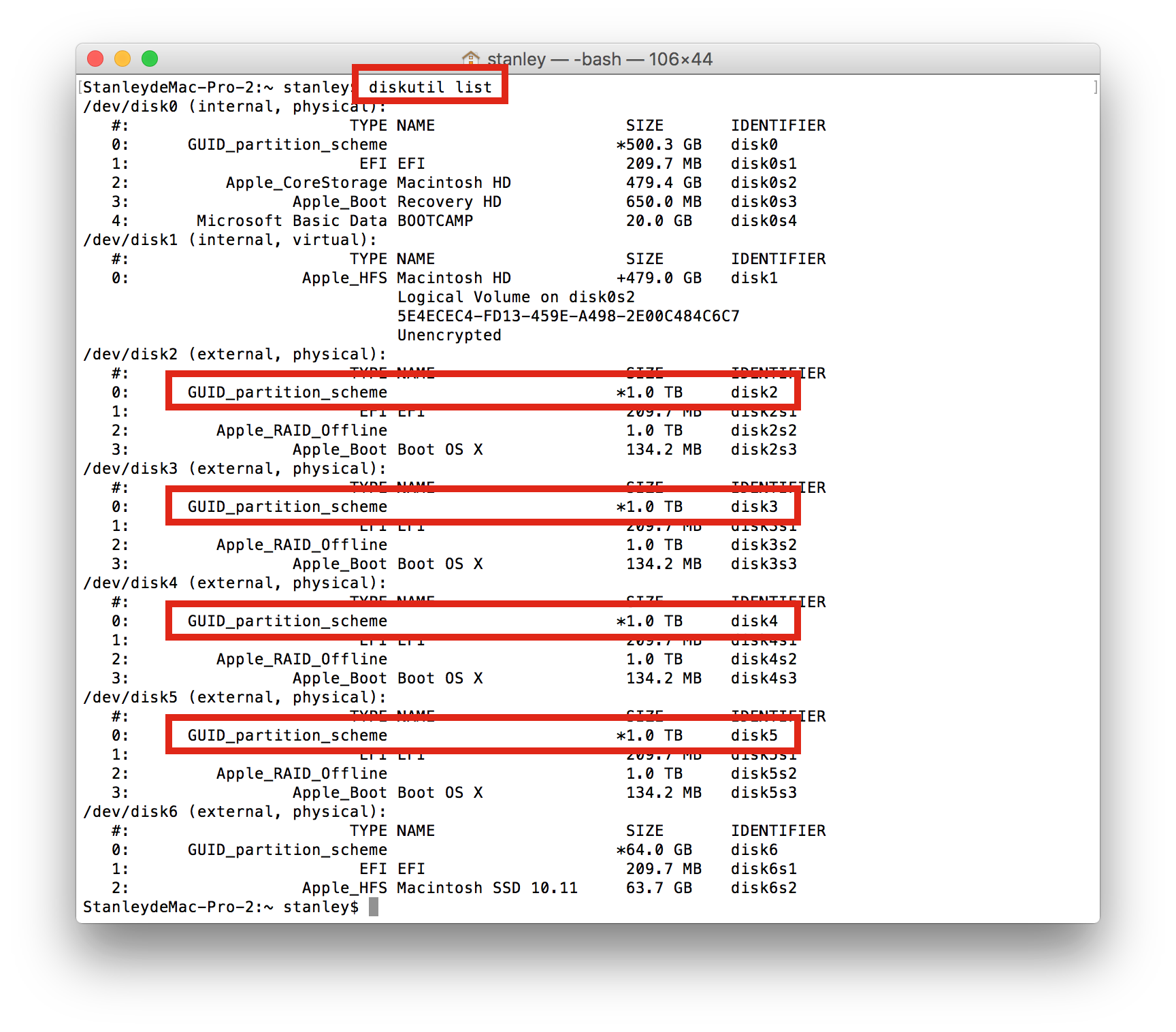

▼首先,在終端機裡面輸入

diskutil list

先列出有哪些磁碟掛載在Mac電腦上,並且我們要知道他們叫什麼名字。

像這邊,AKiTiO Thunder2 Quad Mini裡面安裝的四顆1TB SSD,分別名字是 disk2、disk3、disk4、disk5

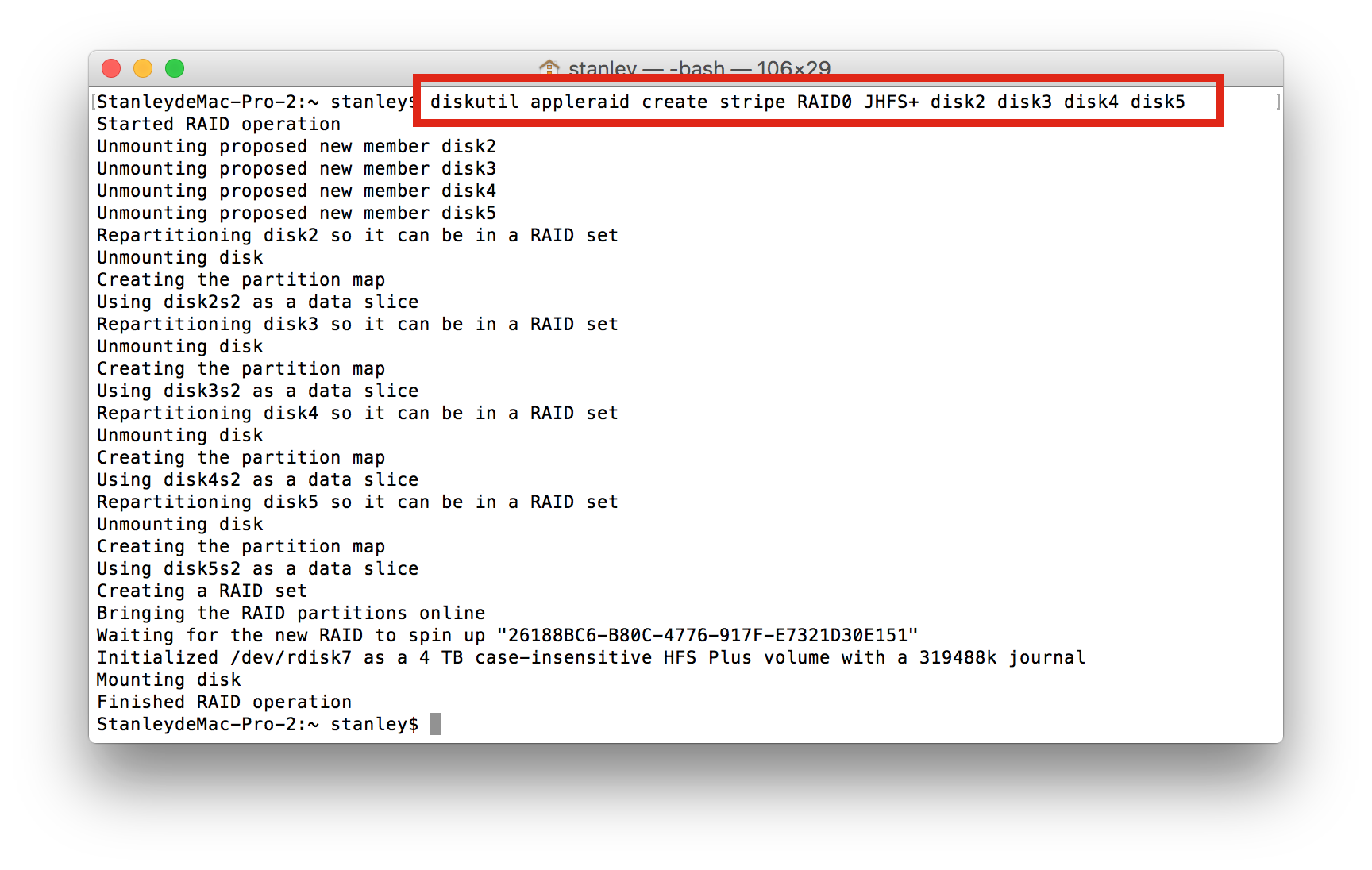

▼再來,我們要製作RAID 0,也就是『分區存放的RAID磁碟組』,我們就需要輸入以下指令:

diskutil appleraid create stripe RAID0 JHFS+ disk2 disk3 disk4 disk5

其中,可以看到stripe代表就是製作『分區存放的RAID磁碟組』的意思,而RAID0就是做出來的磁碟的名字,再來JHFS+就是『Mac OS 擴充格式(日誌式)』,而後面就把要製作的磁碟名稱打上去,也就是我們第一個步驟要先找出名字的原因。(因為我們要四顆磁碟做RAID 0,所以輸入四顆磁碟的名字,如果只要做兩顆,只需要輸入兩顆的名字即可。)

▼上個步驟終端機最後跳出『Finished RAID operation』就表示做完了。

進入磁碟工具程式裡面,就會看到出現一個『RAID磁碟組卷宗』。

▼透過終端機指令製作的RAID,再跑一次讀寫速度測試,差不了太多~



刪除RAID組態

▼若在10.11裡面,要解除這個RAID組態,也需要透過終端機指令。

打開終端機,然後輸入:

diskutil destroyRAID

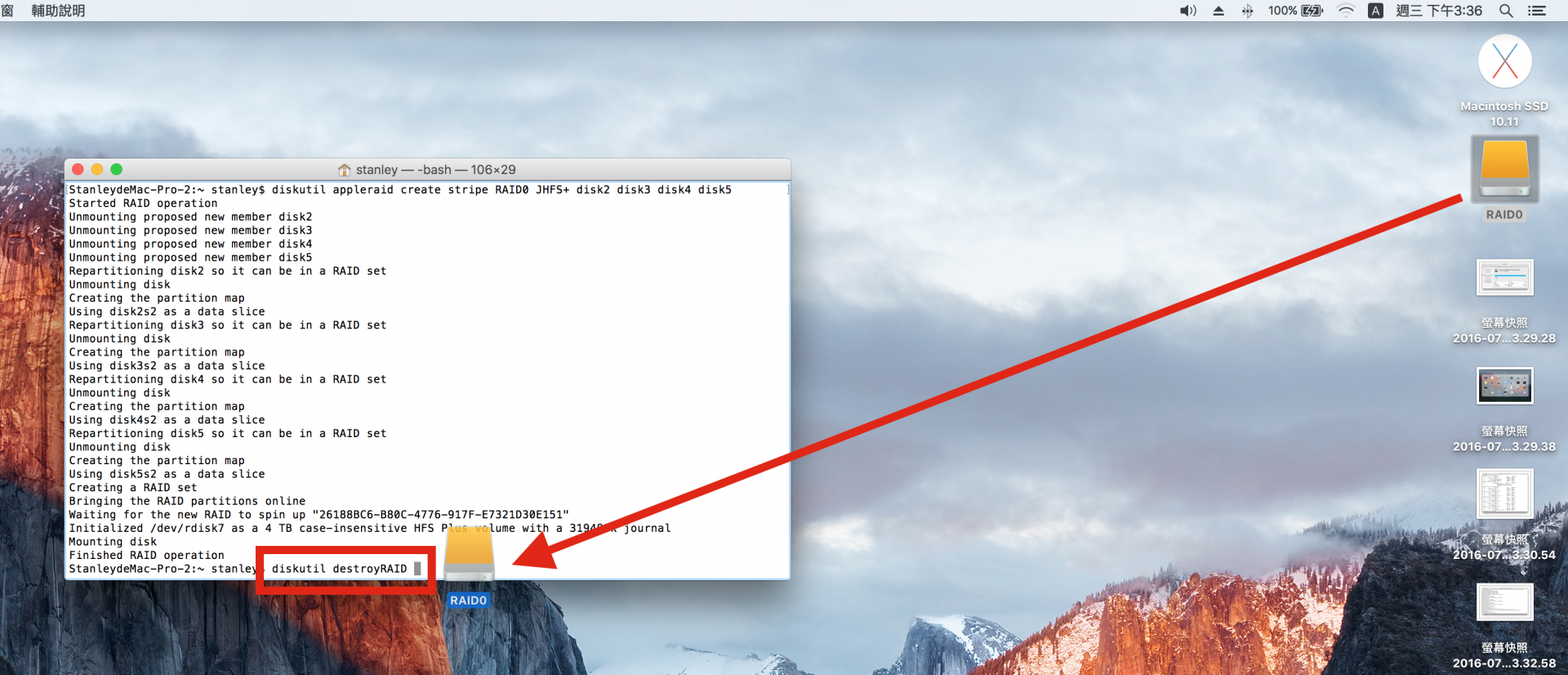

之後,再把桌面的RAID組態磁碟圖示,拖拉到終端機指令後面。

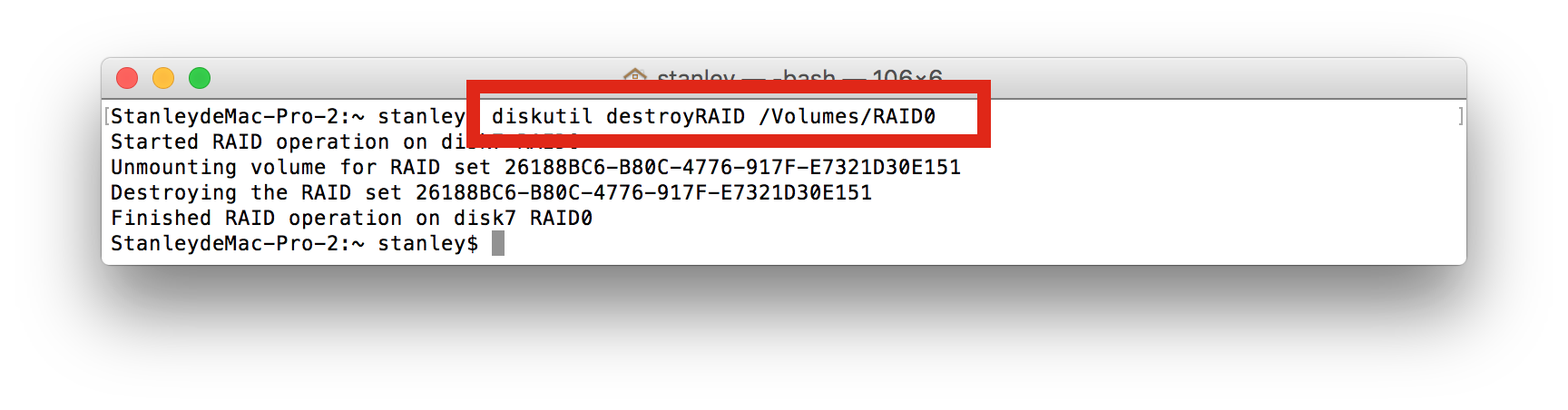

▼他就會幫你自動填寫路徑,不然如果你知道路徑,也可以直接用文字打出,整行就會變成如下:

diskutil destroyRAID /Volumes/RAID0

最後再按下enter即可。(注意:其中RAID0是我磁碟的名稱,可能和你的不一樣喔。)



用終端機製作RAID 1映射磁碟組

上面既然教了製作RAID 0組態,也順便來說一下RAID 1映射磁碟指令怎麼打。

首先,第一個部分輸入diskutil list和上面一樣,先找出磁碟的名稱。

然後差別只在第二個指令不同,要輸入:

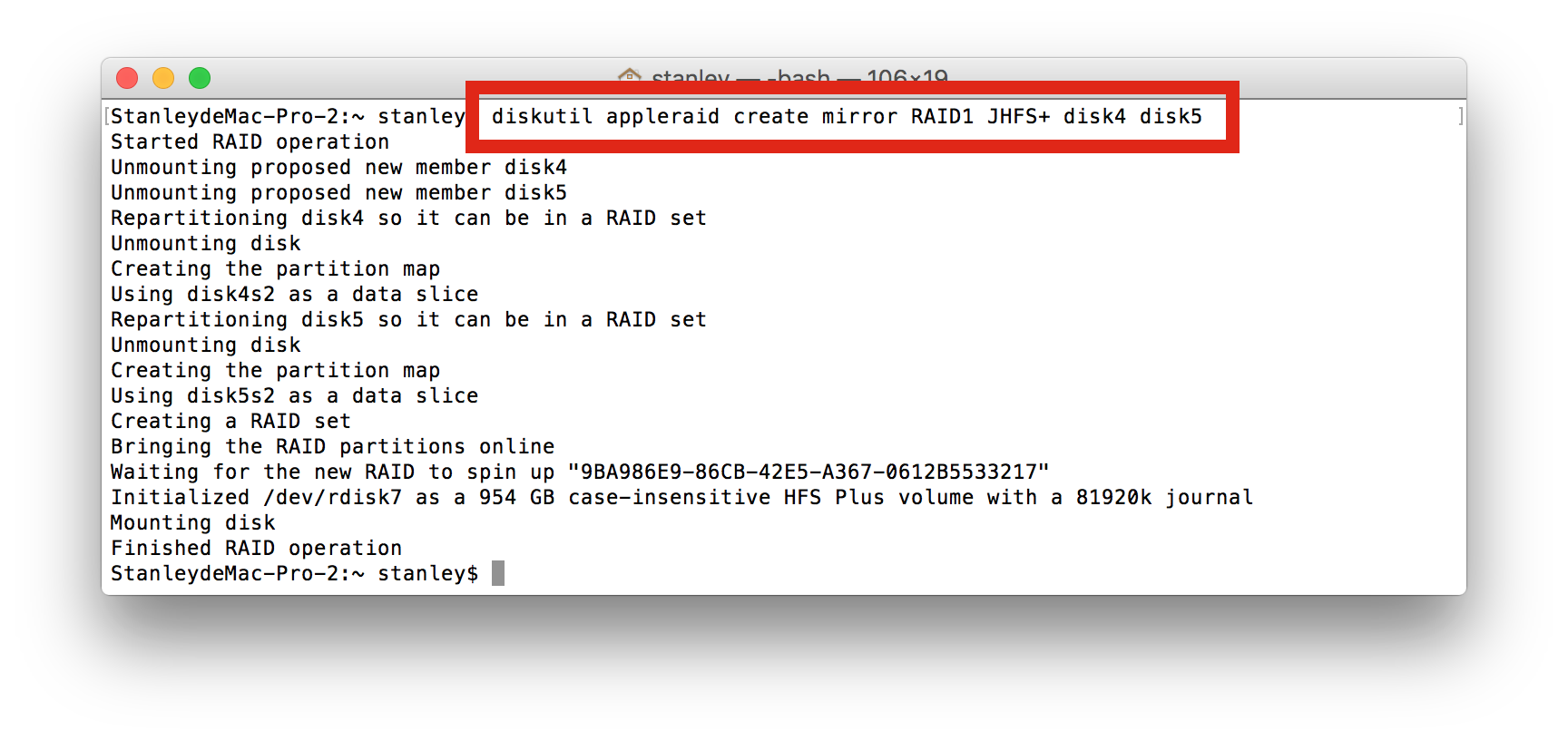

diskutil appleraid create mirror RAID1 JHFS+ disk4 disk5

▼其中,mirror代表就是製作『映射RAID磁碟組』的意思,而RAID1就是做出來的磁碟的名字,你也可以取你自己喜歡的,再來JHFS+就是『Mac OS 擴充格式(日誌式)』是一樣的,而後面就把要製作的磁碟名稱打上去。(這邊只示範兩顆磁碟disk4和disk5製作RAID 1。)

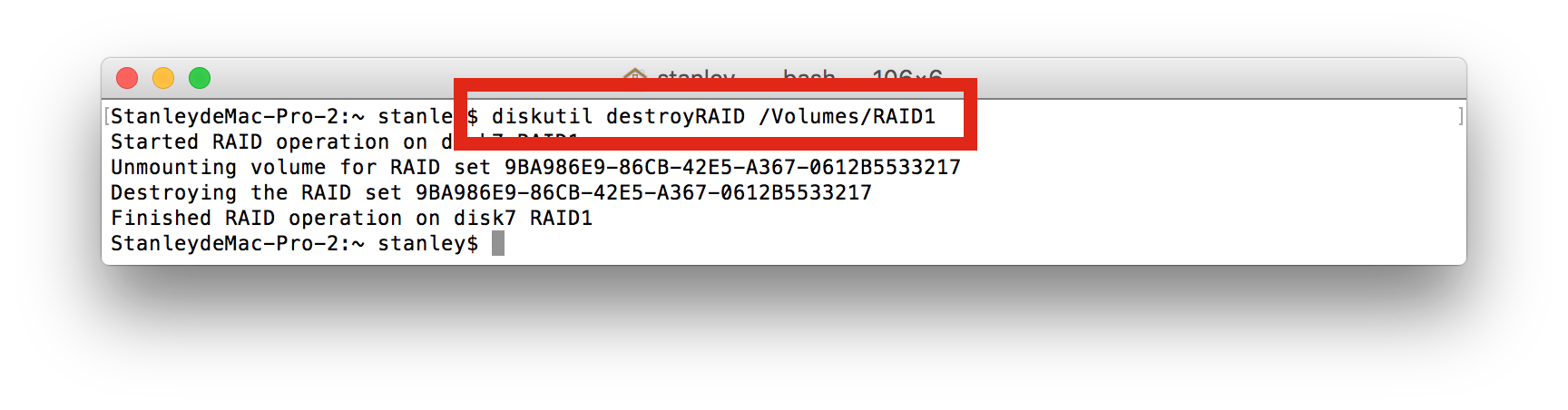

▼而要刪除RAID 1組態,指令是一樣的:

diskutil destroyRAID /Volumes/RAID1

你也可以把RAID1磁碟的桌面圖示,拖拉到diskutil destroyRAID後方,會自動填寫路徑。(注意:其中RAID1是我磁碟的名稱,可能和你的不一樣喔。)



最後,要提一下,AKiTiO Thunder2 Quad Mini也有支援他們自家出的一套『AKiTiO 雷霆快拷』軟體,關於這套軟體的說明和使用,各位可以前往另外一篇文章裡面去觀看:

[開箱測試] CP值最高的4 Bay Thunderbolt 2外接硬碟盒 - AKiTiO Thunder 2 Quad!

或是直接連結到AKiTiO官網觀看和下載:

http://www.akitio.com.tw/2014/akitiodatamultiplier



好的,以上就是AKiTiO Thunder2 Quad Mini的開箱和測試,供大家參考!
