[開箱測試] CP值最高的4 Bay Thunderbolt 2外接硬碟盒 - AKiTiO Thunder 2 Quad!



近期消費者對於『業務配合文』相當敏感,為了避免消費者有疑慮,MacUknow將會清楚標示出文章的一些資訊,之前的開箱測試文,也會陸續補上資訊,讓消費者放心。

  • 此篇文章是否有收受廠商撰寫文章費用、行銷費用:
  • 此篇文章內測試商品來源:向廠商借來
  • 此篇文章內的測試商品測試完後處理方式:歸還廠商

MacUknow撰寫此篇開箱、測試文章目的,是因為MacUknow經營的『MacUknow線上購物』有上架販售此款商品,希望讀者在購買前,能夠取得足夠的商品資訊,等於是幫大家先做功課,若大家認為資訊夠清楚,商品也符合需求,歡迎支持,並在我們MacUknow線上購物平台購買,感謝大家!MacUknow會持續為大家找尋優質商品,並且販售前盡可能幫大家做功課的。



現在個人儲存資料的硬碟容量,是沒有人在嫌多的,不外乎因為單眼照片、1080P錄影影片、藍光電影、Time Machine備份,或甚至現在4K影片等等,檔案都一個比一個還要大。

Stanley最近一直都在想把分散在幾顆外接硬碟上的資料,整合到一個外接硬碟就好,所以六月份Computex的時候,看到AKiTiO有規劃要出今天的主角時,就很想要測試看看,是不是符合Stanley的想像和預期,直到最近才等到AKiTiO這款外接盒還有測試用的硬碟和SSD有空檔,才借來測試看看。

今天要介紹給大家的是AKiTiO Thunder 2 Quad,顧名思義它是一款支援Thunderbolt 2規格,雙向20Gbps的外接盒,而且有四個硬碟插槽(2.5吋/3.5吋硬碟或SSD都通用)。要找四個硬碟插槽的外接盒,目的就是為了可以組成磁碟陣列RAID 5模式(下方會再稍加說明,或是大家可以自行wiki一下),除了可以兼顧大容量之外,還可以有容許一顆硬碟掛掉不影響其他磁碟的容錯能力,算是在容量和安全性上比較適中的磁碟模式。

不過AKiTiO Thunder 2 Quad僅僅是一個硬碟外接盒而已,並不包含硬體RAID控制器,所以不論要組成RAID 0、RAID 1、RAID 5等等模式,都要靠電腦軟體來做輔助,不過也是因為這樣,它才可能在價格上有所優勢,比其他含有硬體RAID控制器的Thunderbolt外接盒或磁碟陣列便宜非常多。



本篇文章會測試以下幾個主題:

1.透過SSD或HDD組成RAID 0模式,測試讀寫速度,挑戰Thunderbolt 2介面的速度。

2.測試『AKiTiO 雷霆快拷』軟體,可以同時拷貝一份資料到三個不同硬碟上,時間卻只要一份!

3.透過第三方軟體SoftRAID來實際製作RAID 5磁碟模式,測試讀寫速度。

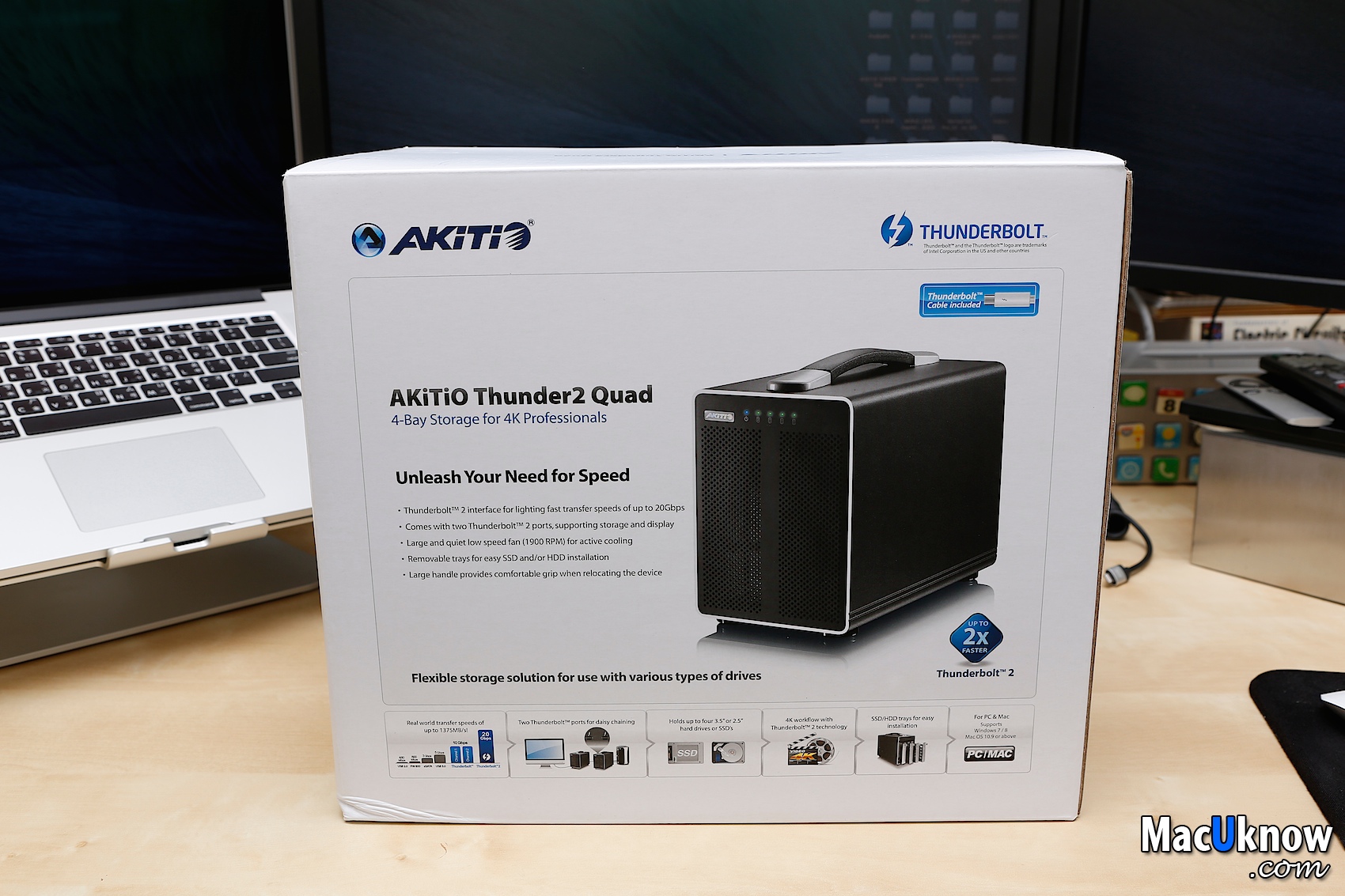

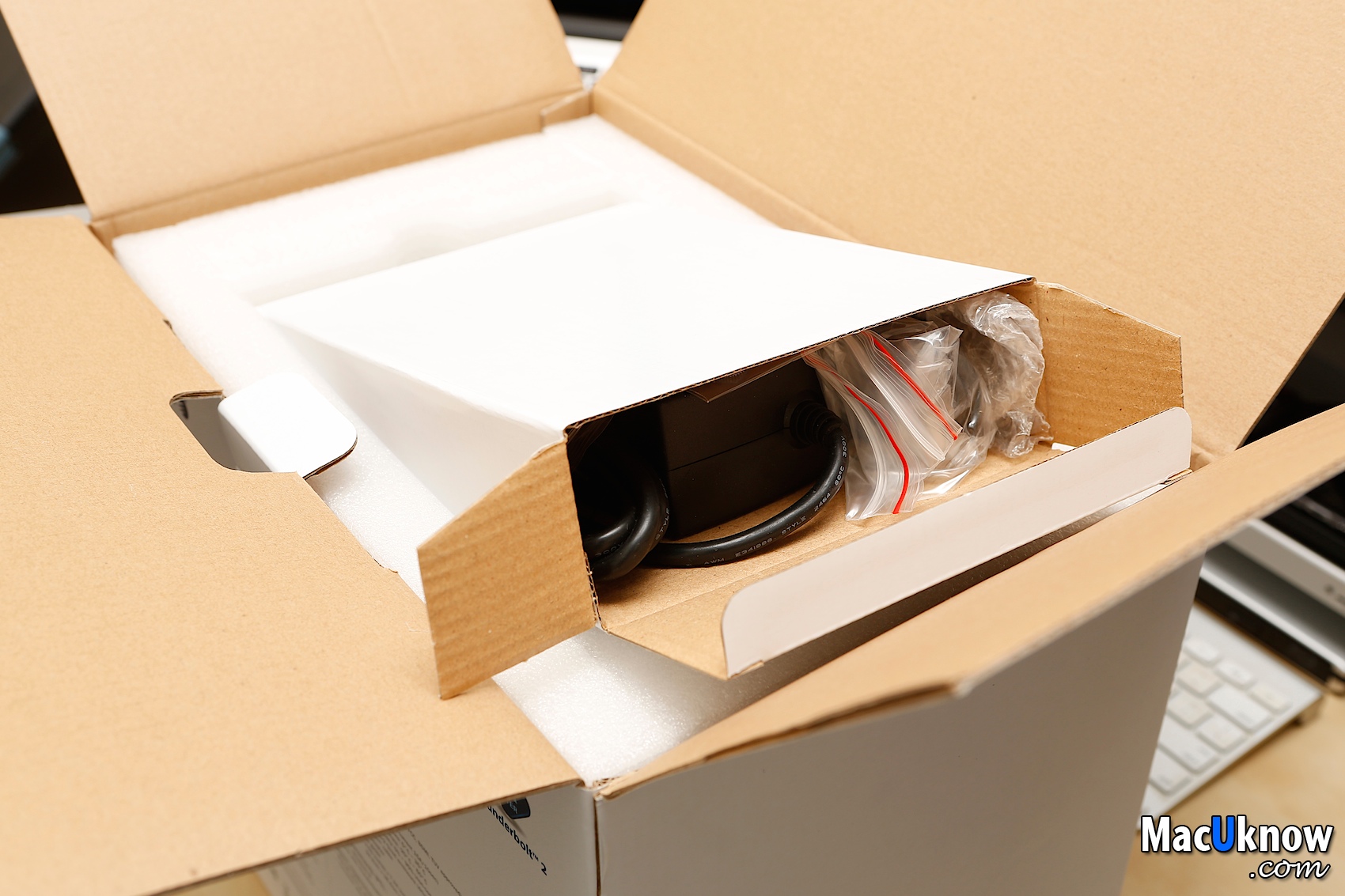

▼好,那就趕快先來開箱吧~

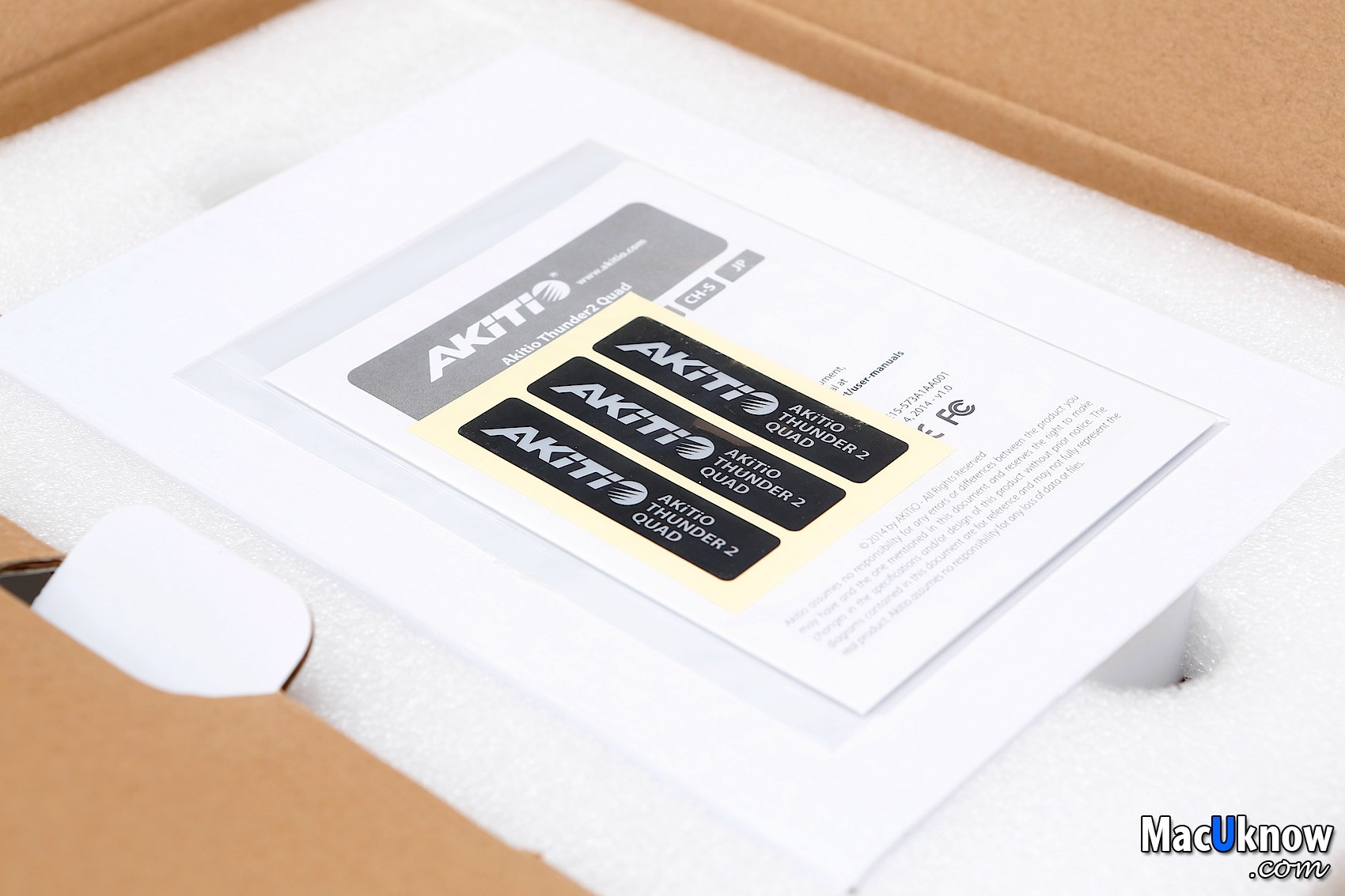

▼這次AKiTiO贈送的貼紙是印有Thunder 2 Quad字樣的!

其實這是有用意的啦,根據AKiTiO表示,這個貼紙是讓你貼在電源供應器的電源線上,讓你延長線上滿滿的插頭,可以很清楚一眼就知道是AKiTiO Thunder 2 Quad用的電源線,不致於在移除電源線的時候,不小心拔錯插頭而釀成災難,真的是非常貼心!



▼拿掉上面的擋板和貼紙,小紙盒裡面裝了線材和配件。

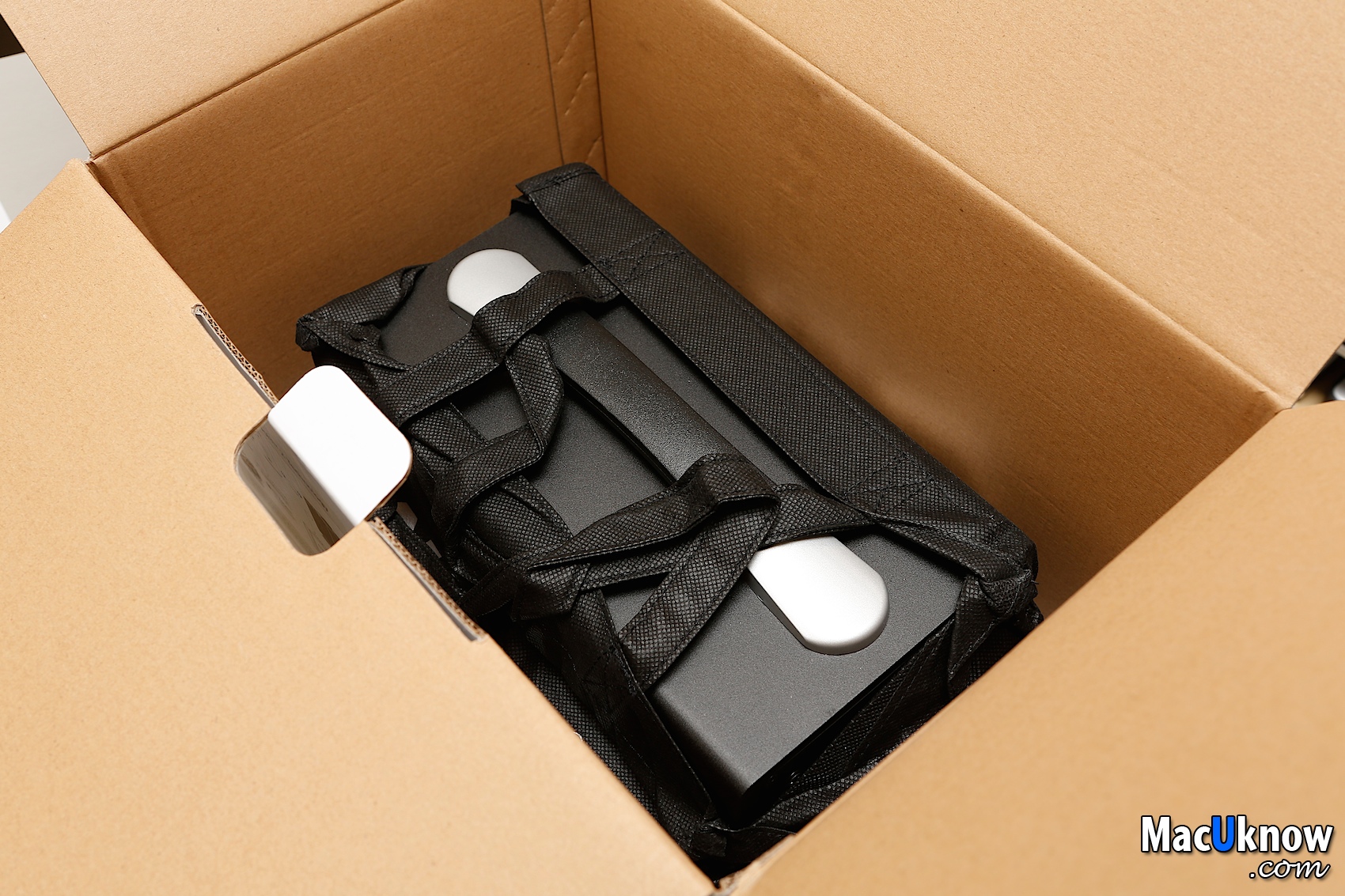

▼再來就是Thunder 2 Quad本體,咦,有點不一樣~



▼喔,原來是本體外面,還有一個提袋耶,是讓大家比較方便攜帶Thunder 2 Quad嗎?

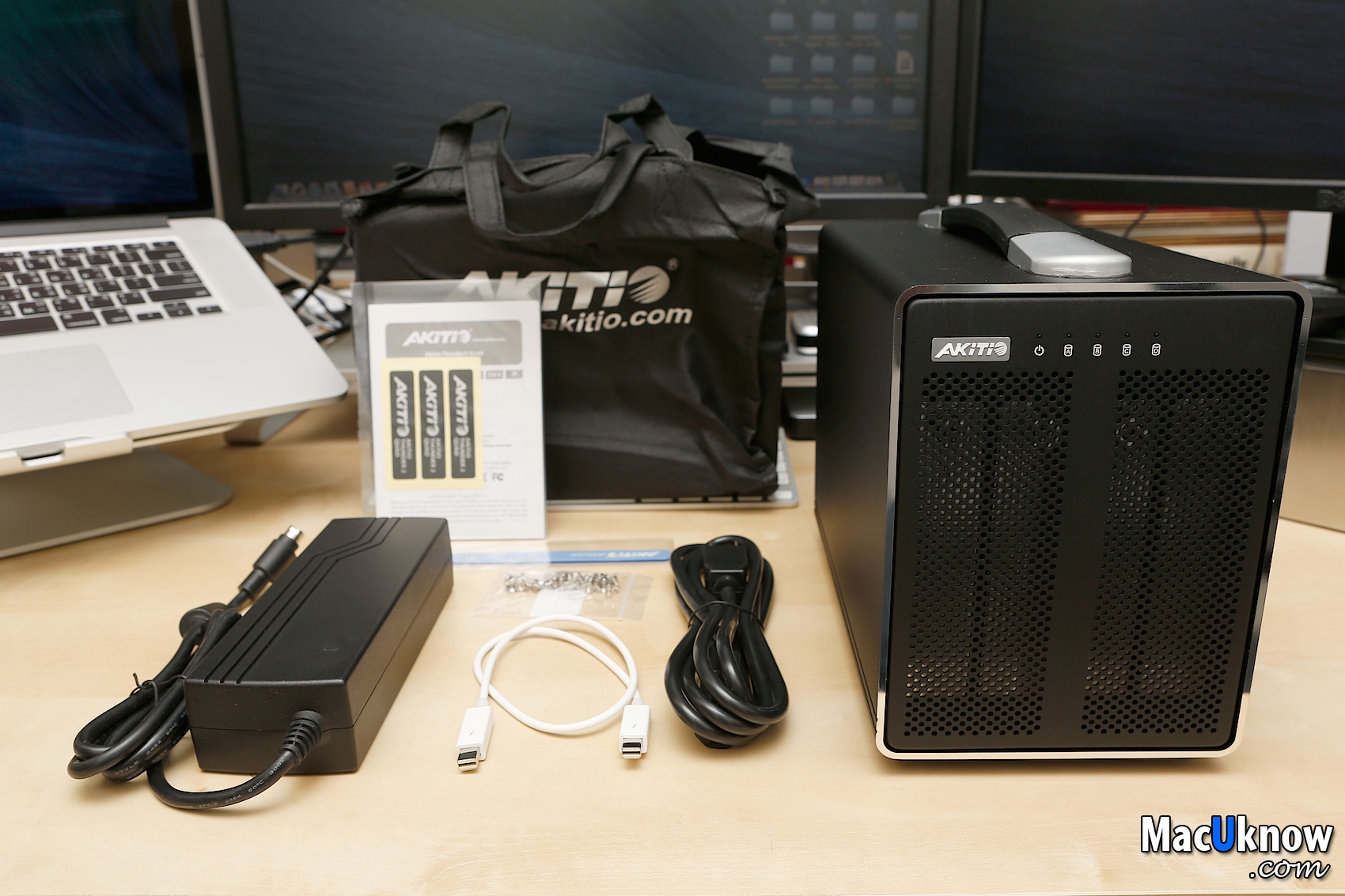

▼好,所有的內容物,包含了Thunder 2 Quad外接盒本體、電源供應器、Thunderbolt原廠認證線、硬碟螺絲、束線帶、說明書(包含貼紙),還有一個袋子。

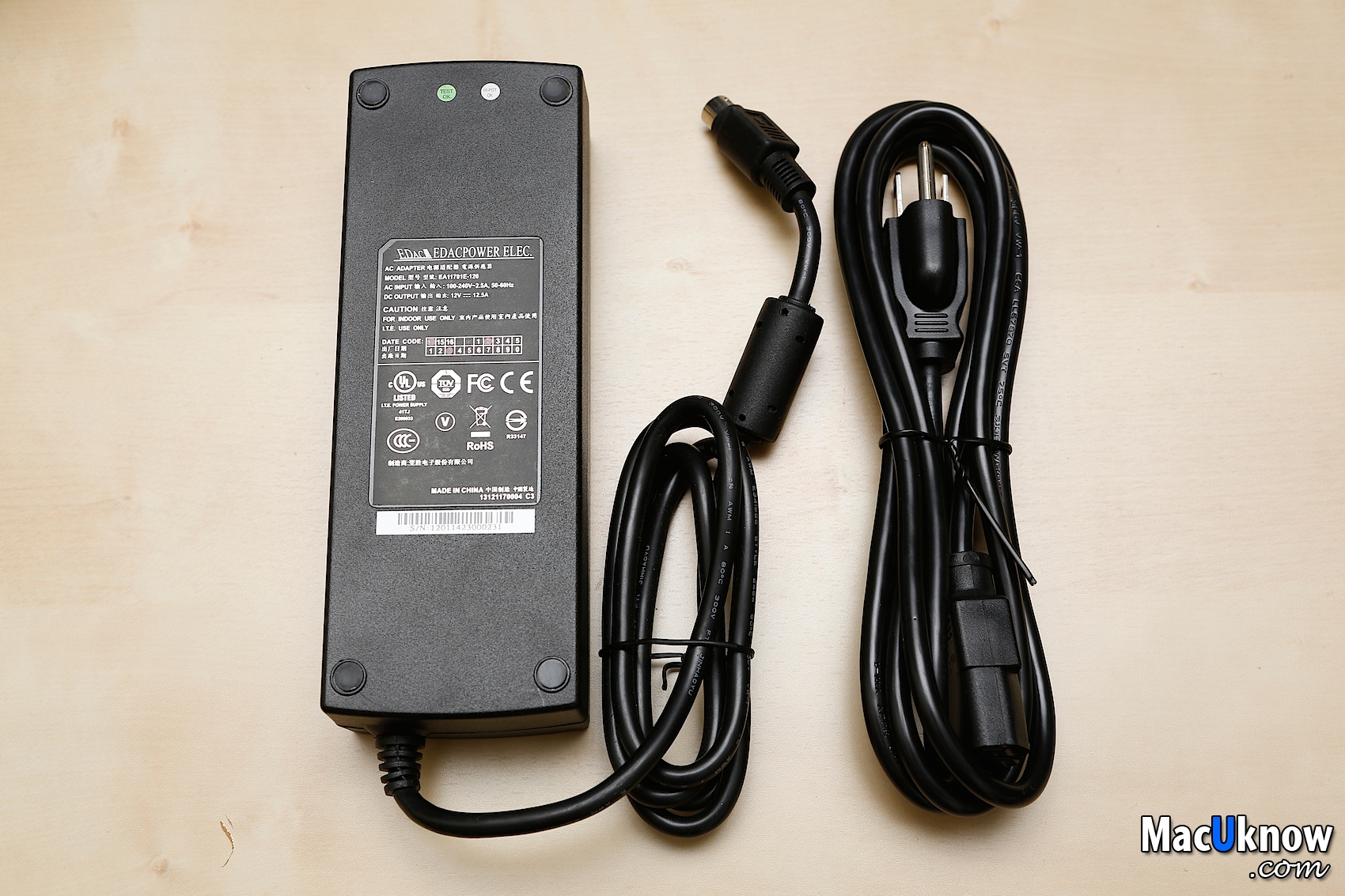

▼先來看這個電源供應器,規格是輸出12V、12.5A,等於最大瓦數150瓦,如果要買不斷電系統搭配使用的話,至少要超過這個150瓦的喔。

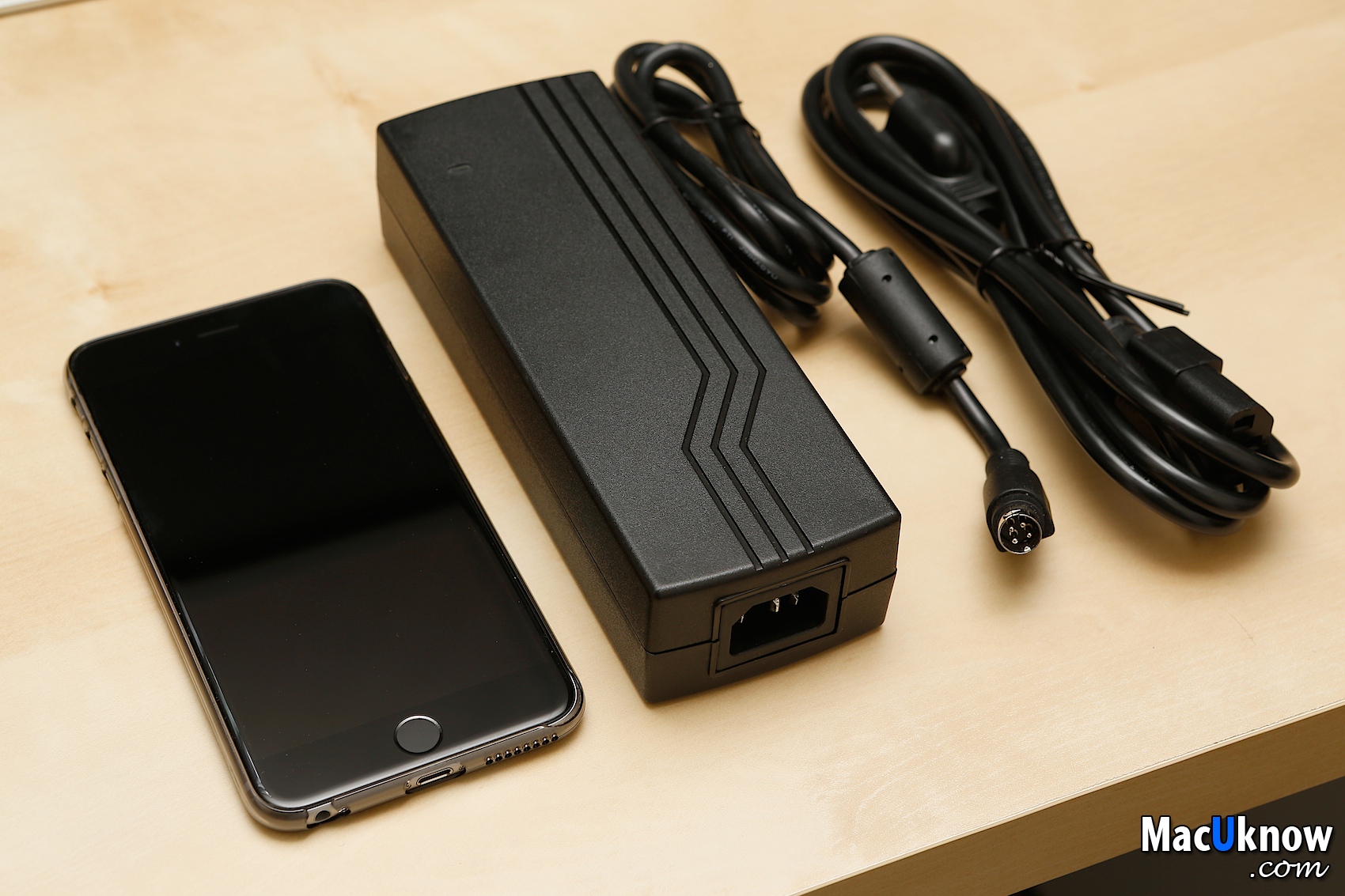

▼電源供應器相當大顆,也滿有份量的,旁邊擺者iPhone 6+比較一下。

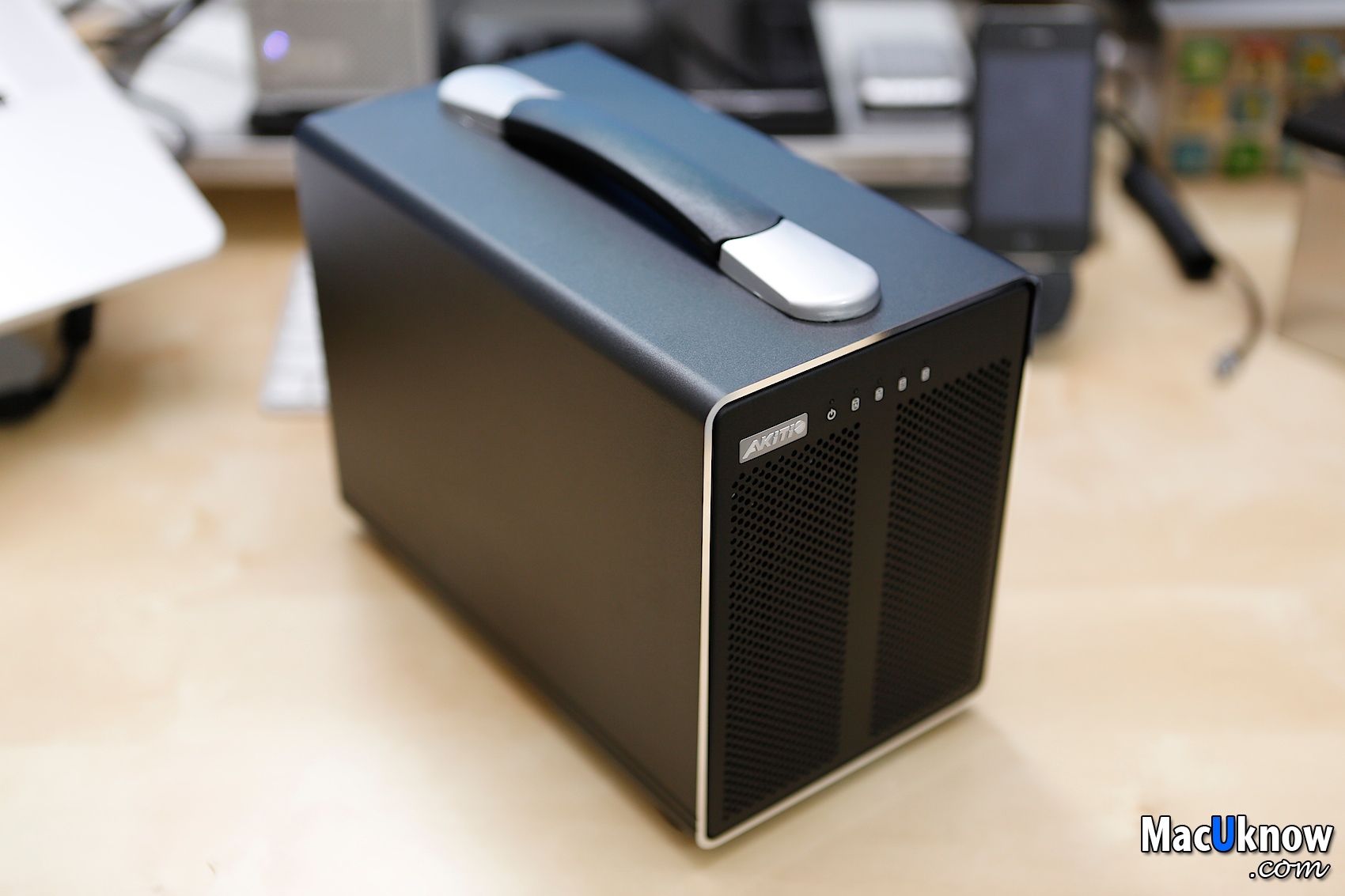

▼好,AKiTiO Thunder 2 Quad外接盒本體,全鋁製外殼,加上黑色烤漆,一眼就可以看出是屬於AKiTiO他們家支援Thunderbolt 2規格的產品。(如果是原鋁材質的顏色外接盒,就是只支援Thunderbolt 1的規格。)

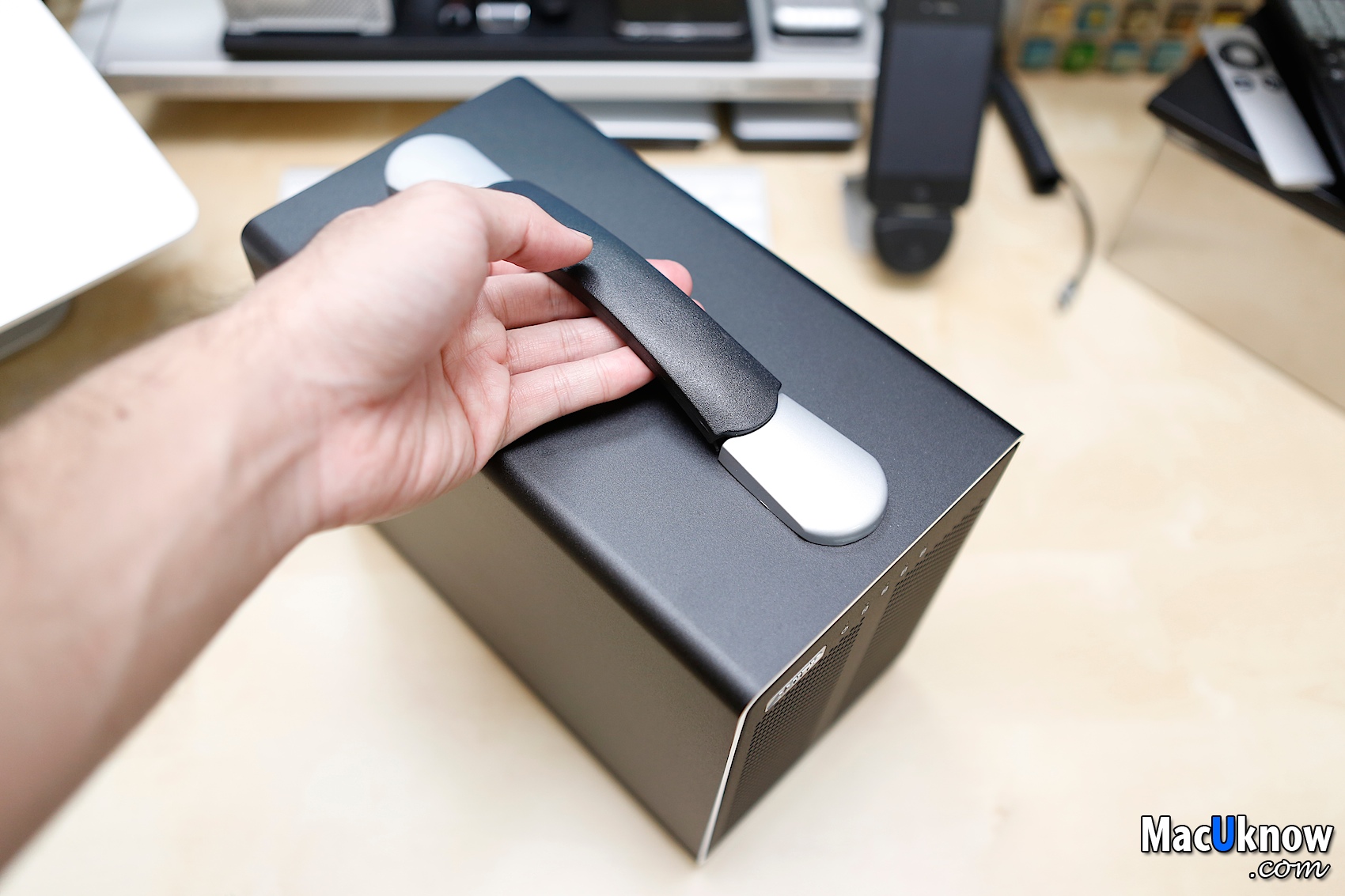

▼Stanley個人認為這顆外接盒和其他外接盒最大的不同,或是有特色的亮點,應該就是上方這個提把了吧~

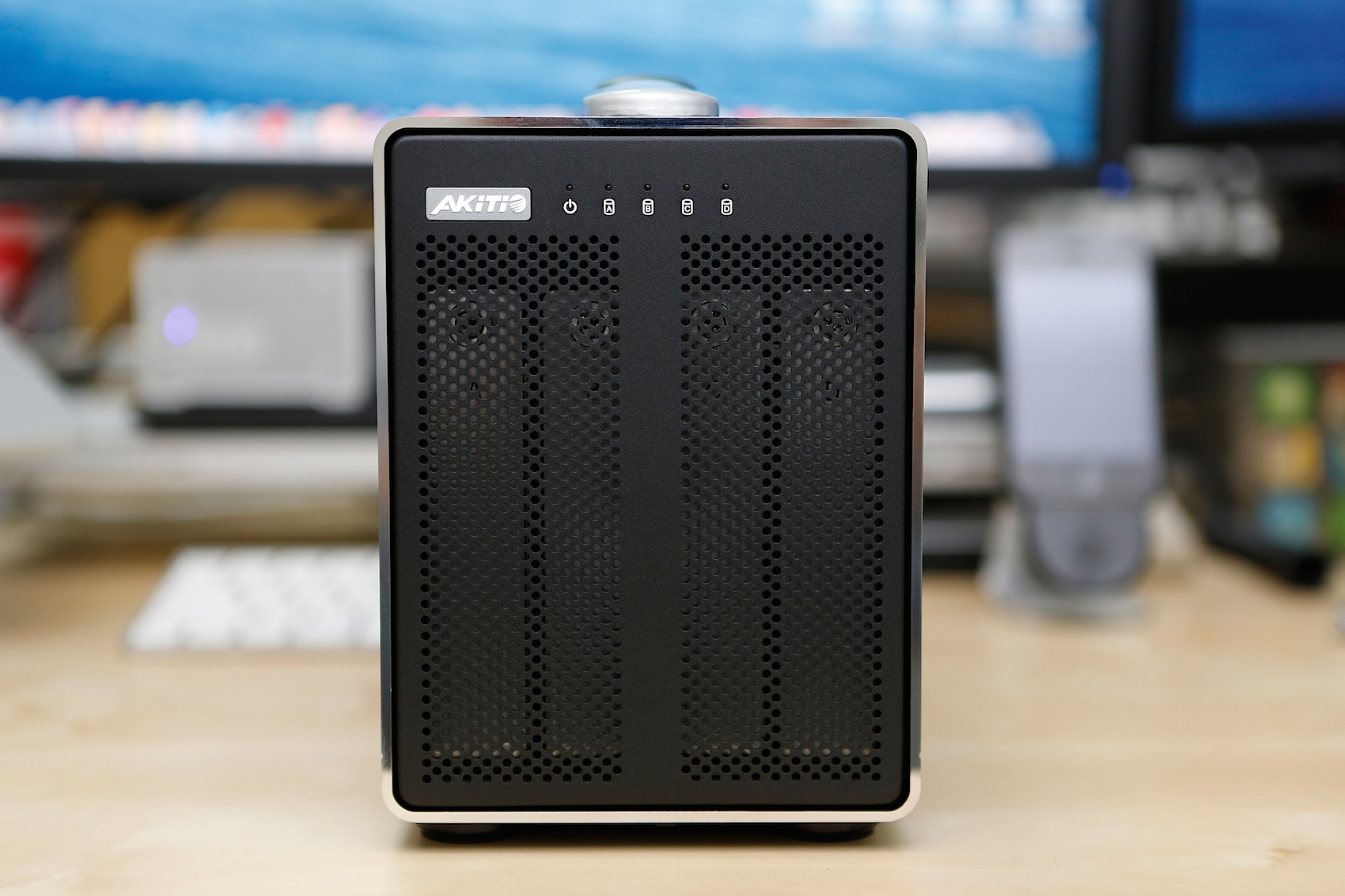

▼正面。

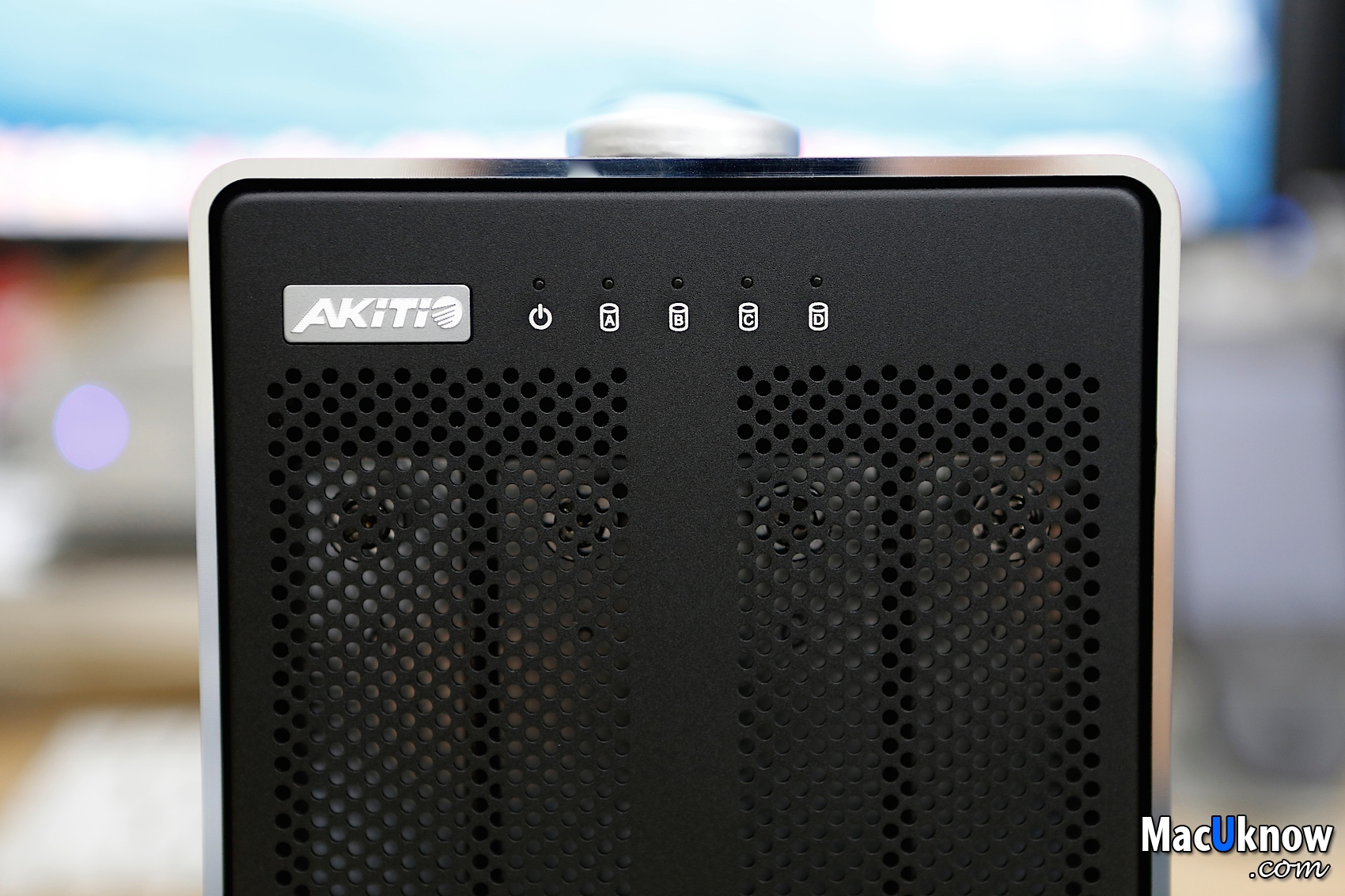

▼正面上方,AKiTiO Logo和指示燈號。再來就是外殼一圈鑽石研磨的拋光,閃閃反光,還滿好看的~

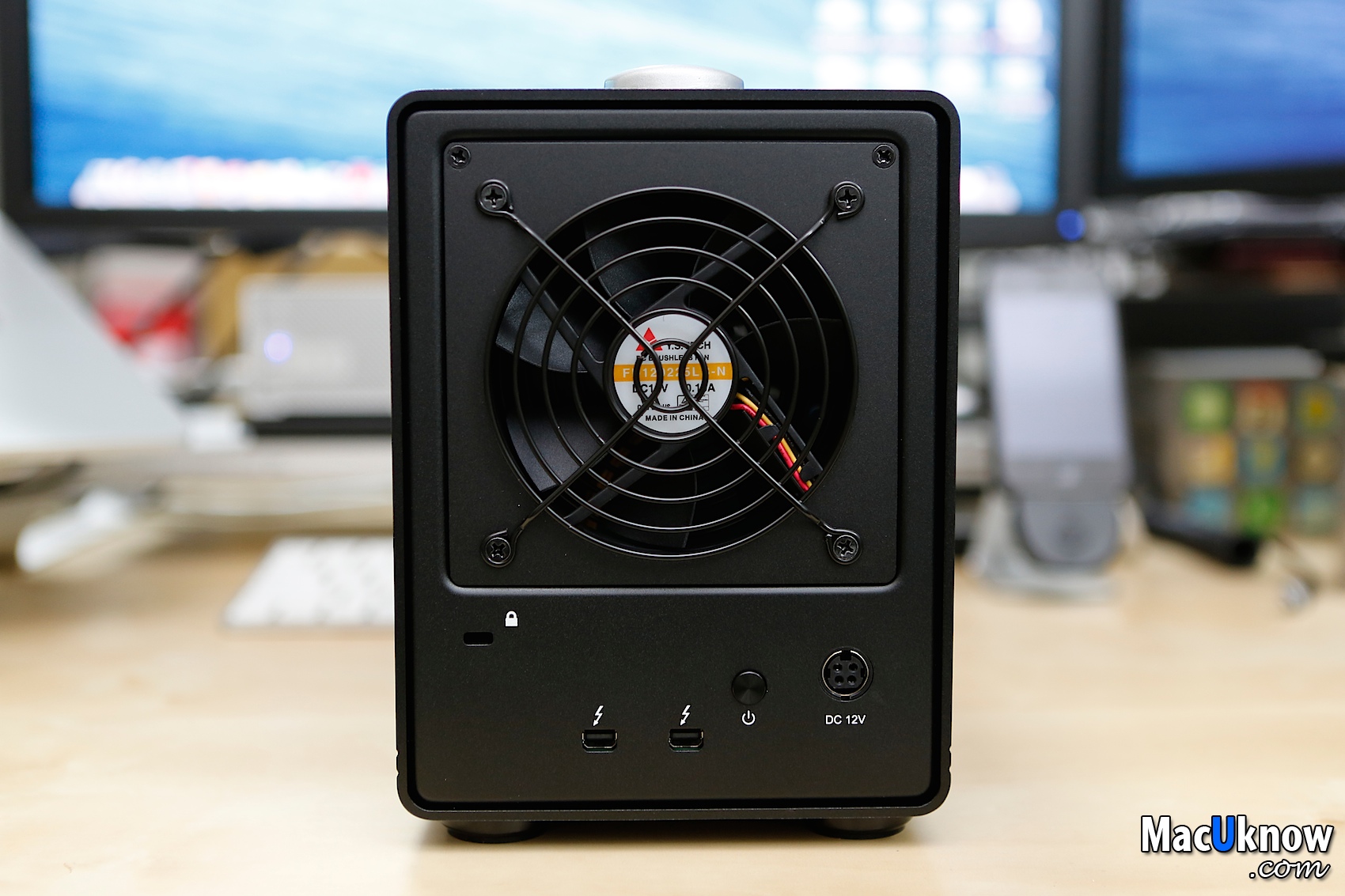

▼背面,有一個大型的散熱風扇,下方由左到右分別是防盜鎖孔、兩個Thunderbolt 2孔(支援串接)、電源開關、電源輸出孔。

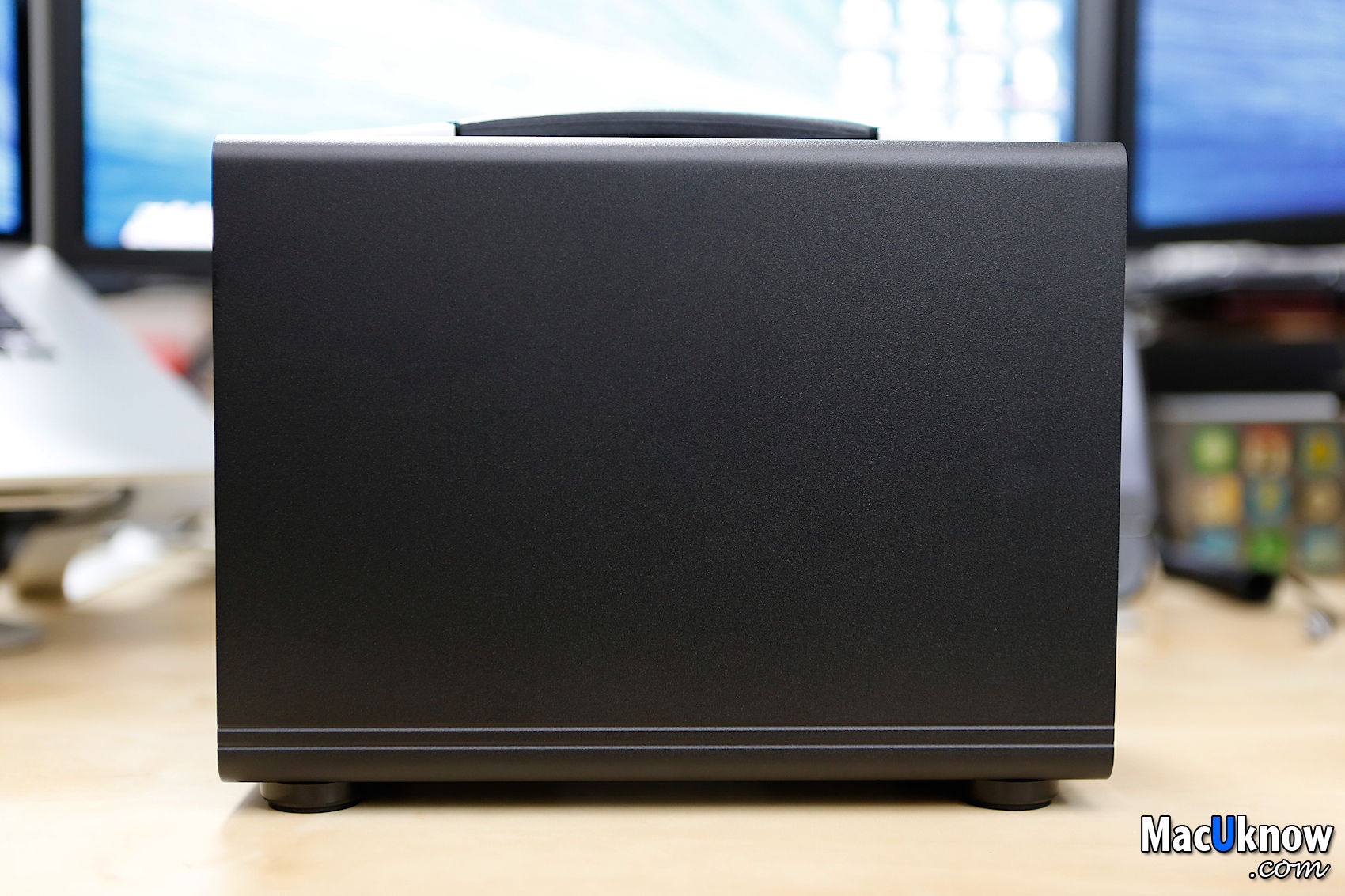

▼側邊。

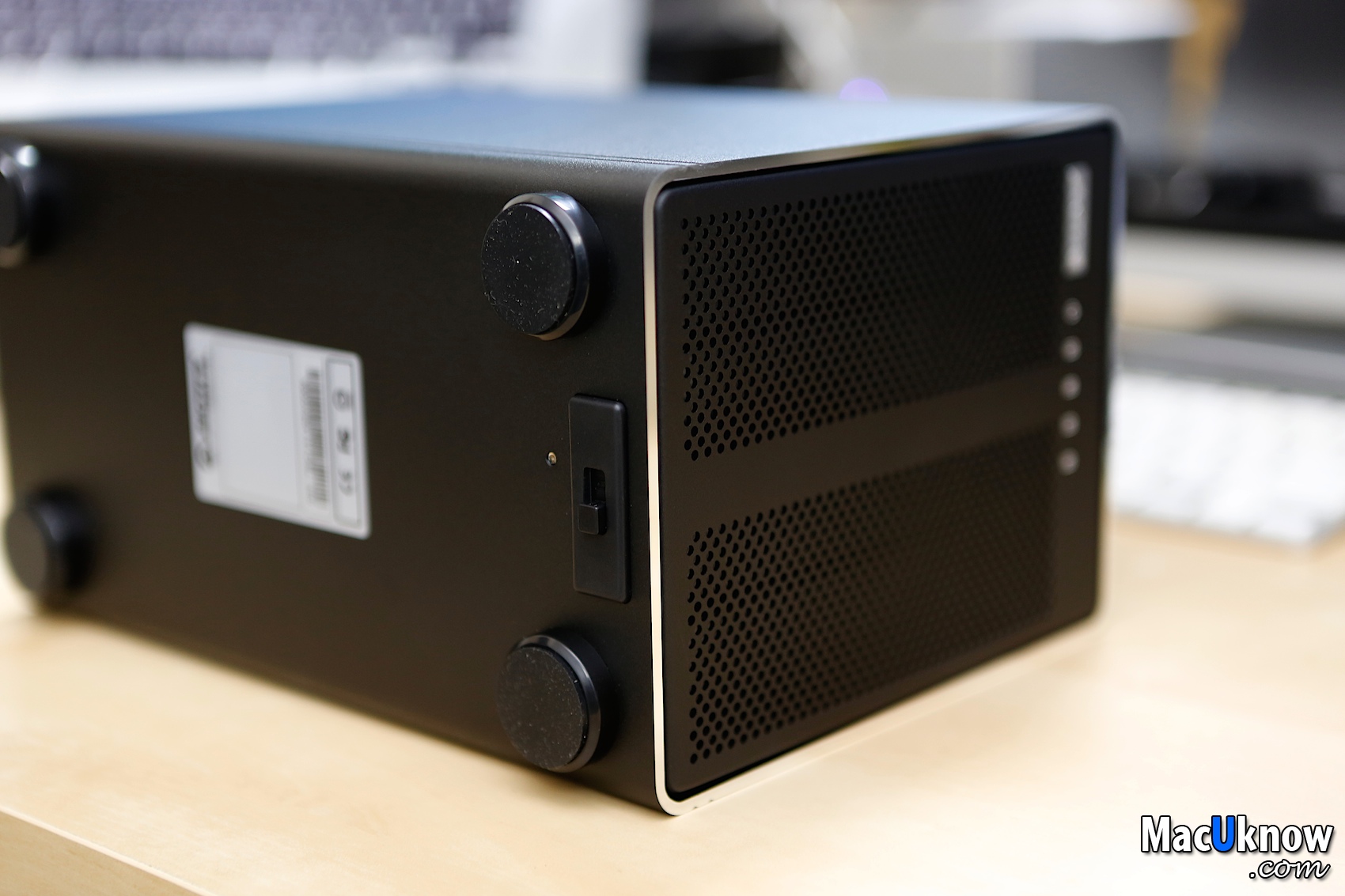

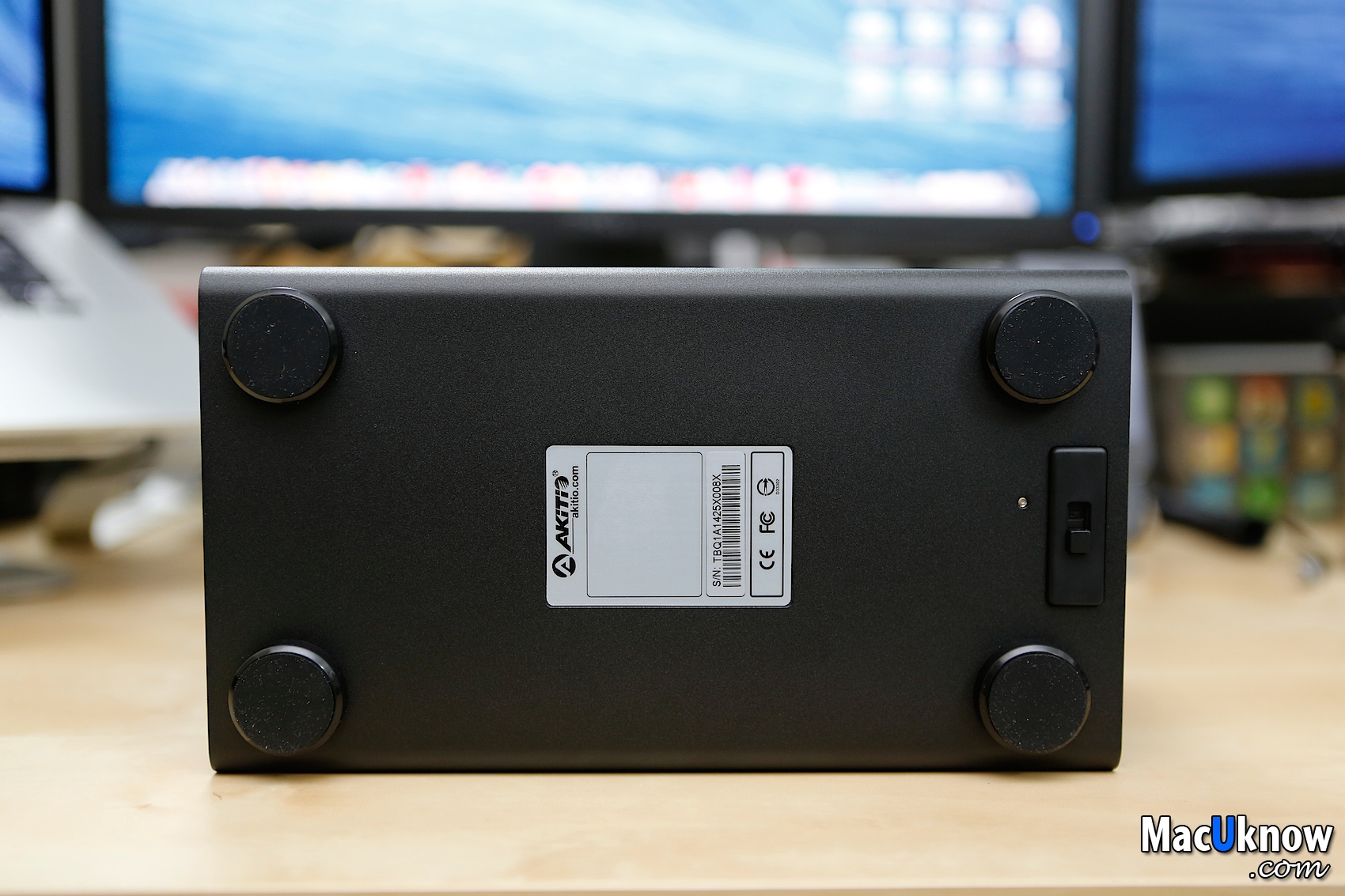

▼翻到底部,四個腳墊,以及靠近前方有個開關。



▼這個開關是用來控制整個硬碟盒打開,更換硬碟時的開關。

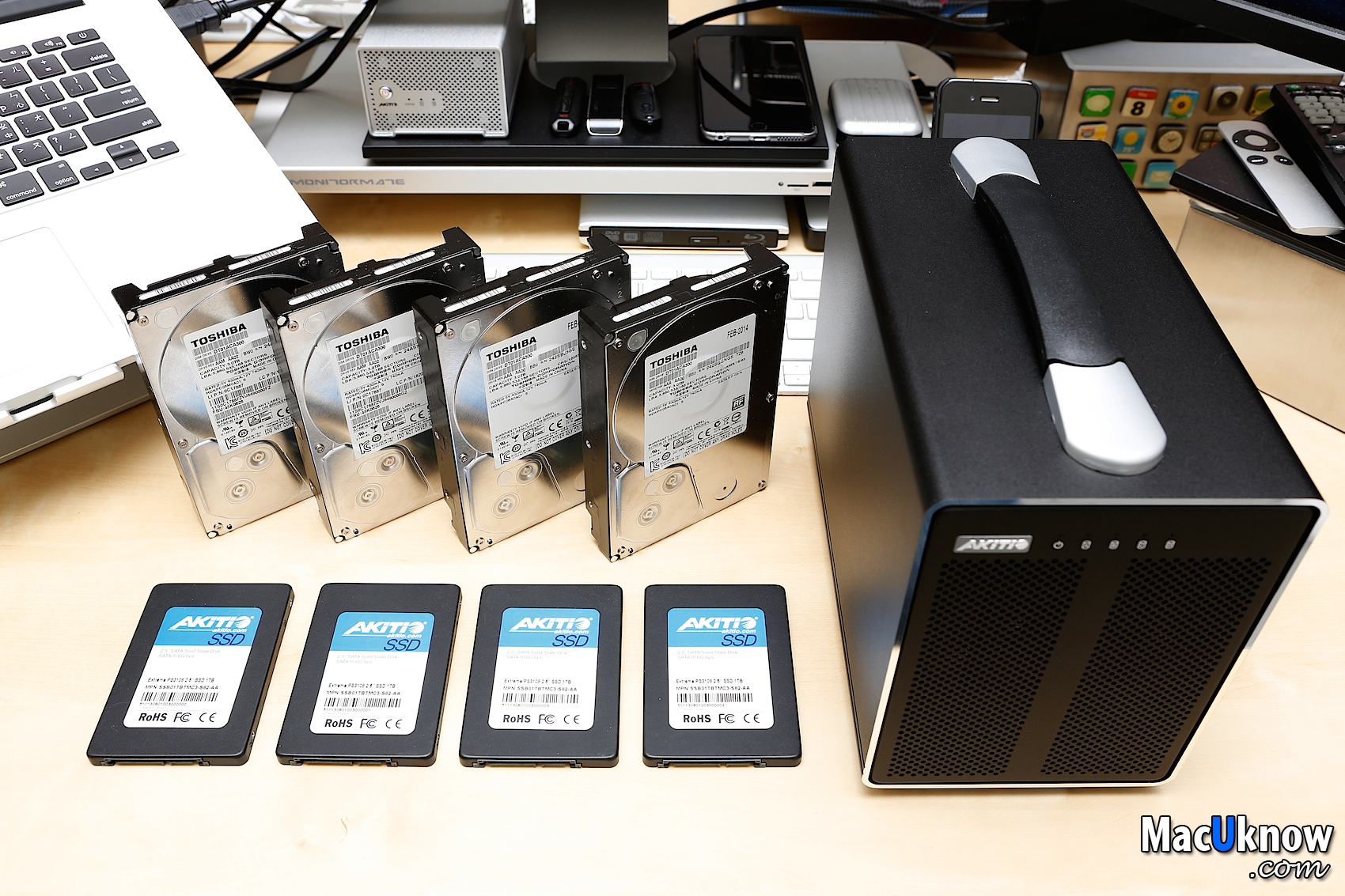

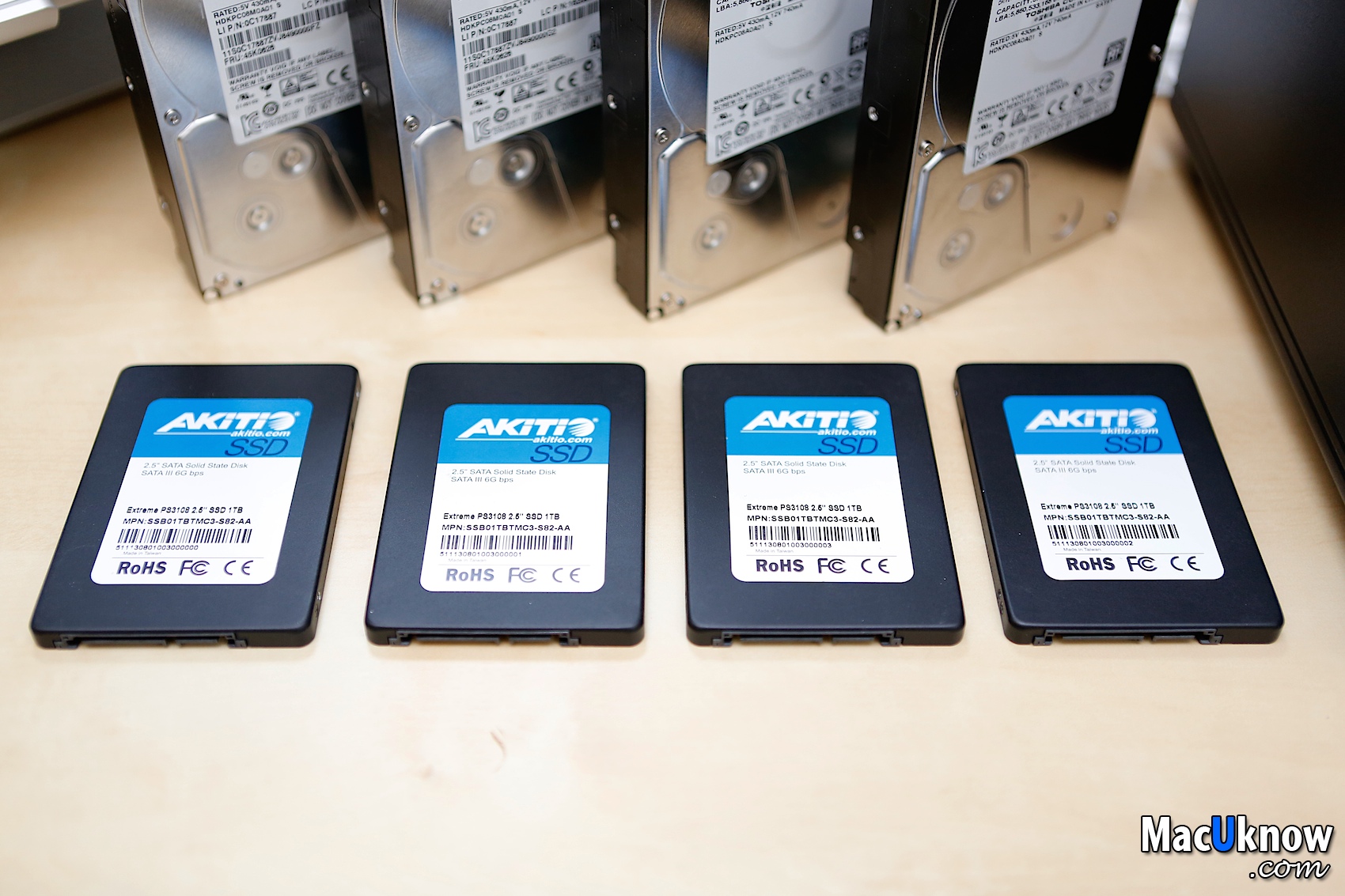

▼測試這個外接盒,當然不能少了裡面的硬碟和SSD了,感謝AKiTiO一同出借,火力展示一下!



▼先來看看SSD,四顆『2.5吋1TB容量的SSD』喔!目前1TB的SSD單一顆都差不多要一萬五才買得到阿~



▼再來就是Toshiba單一顆3TB 7200轉的3.5 HDD,共四顆。



▼好,有了硬碟和SSD的火力支援,接下來就是要組裝進Thunder 2 Quad裡了~

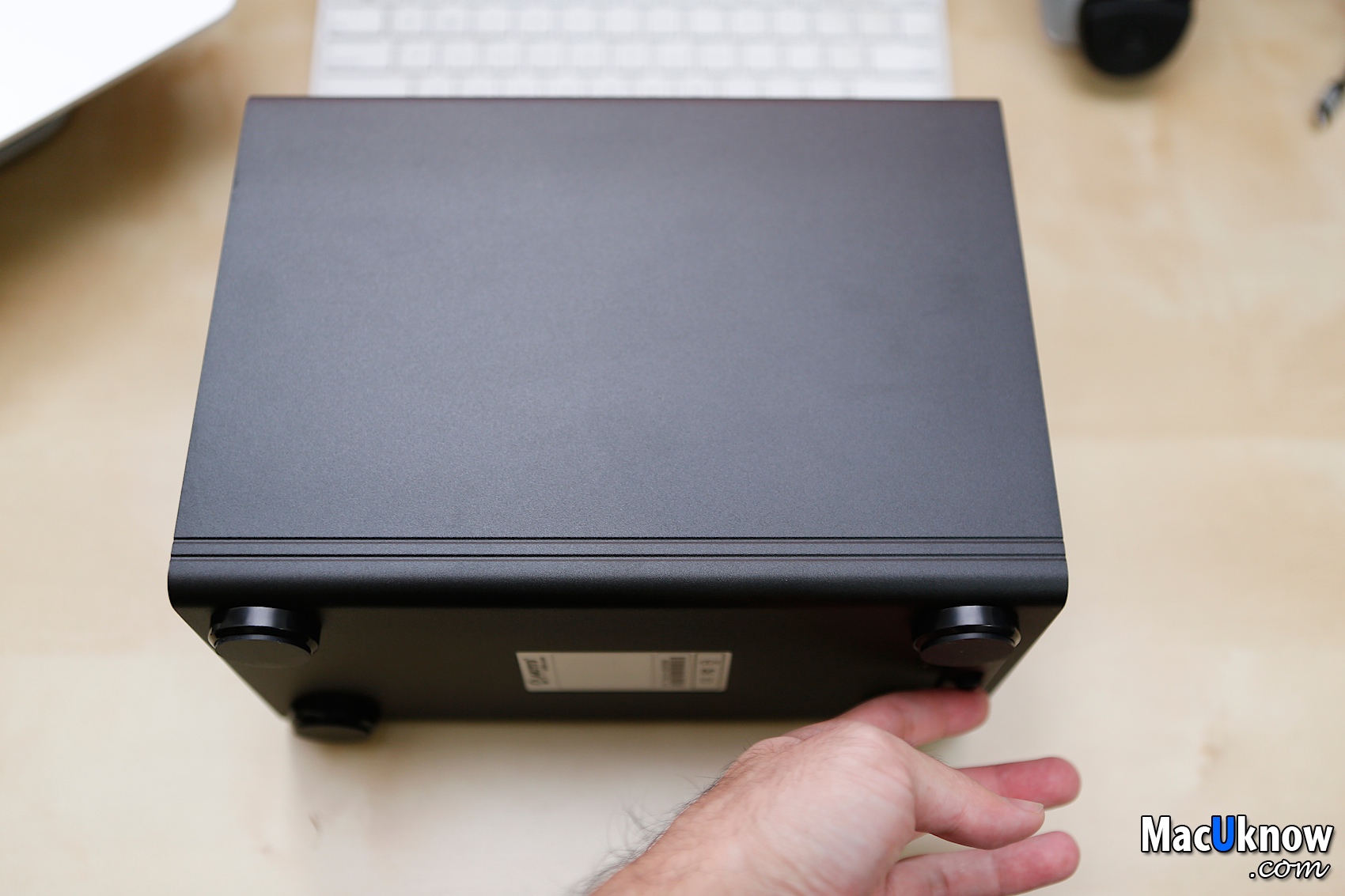

先把外接盒這樣倒放,比較好操作。單一手先把下方前方的開關按住。

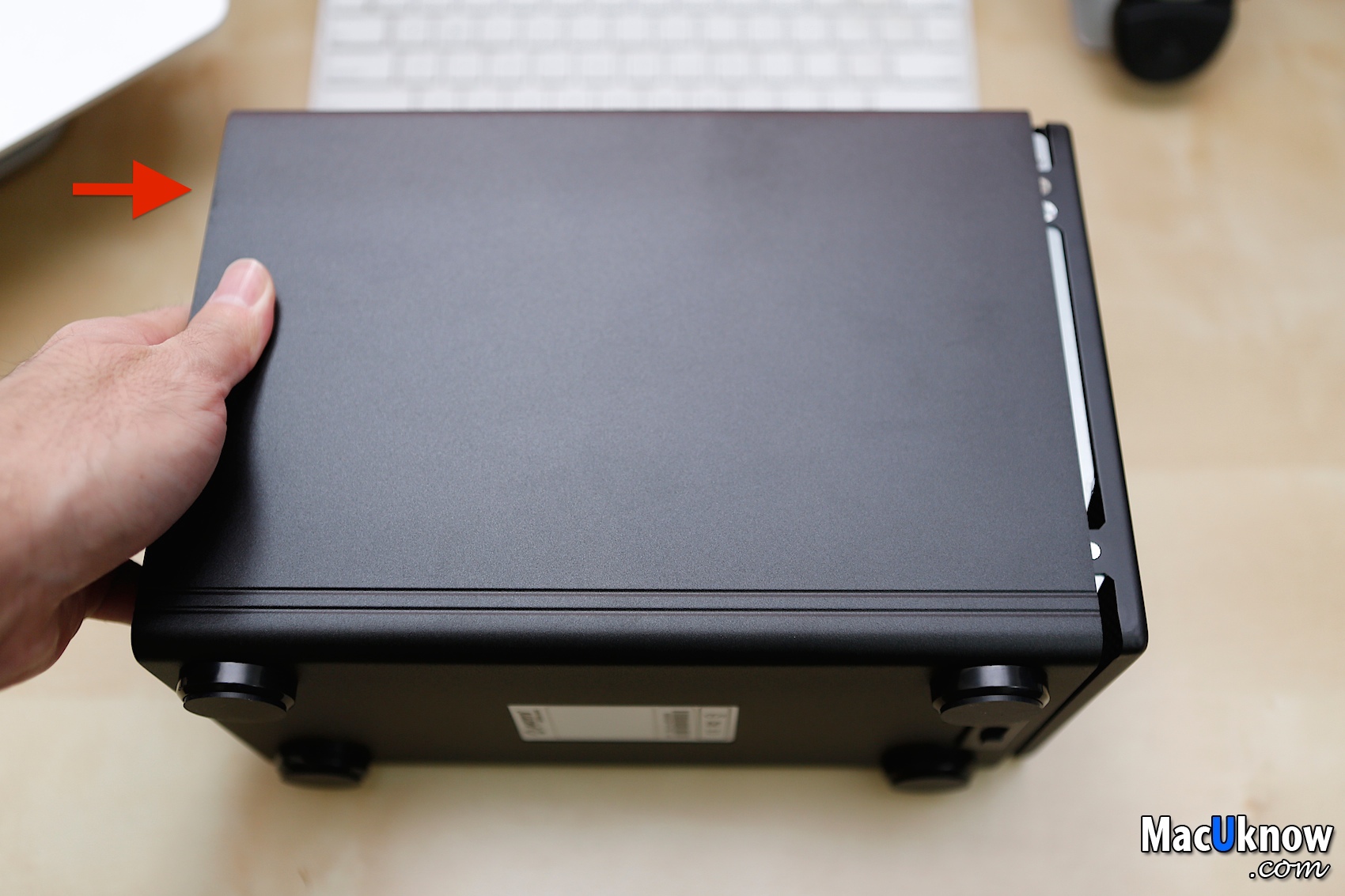

▼另一隻手再從後方,將整個外接盒內部往前推,大約推到這樣的位置,就會卡住了。

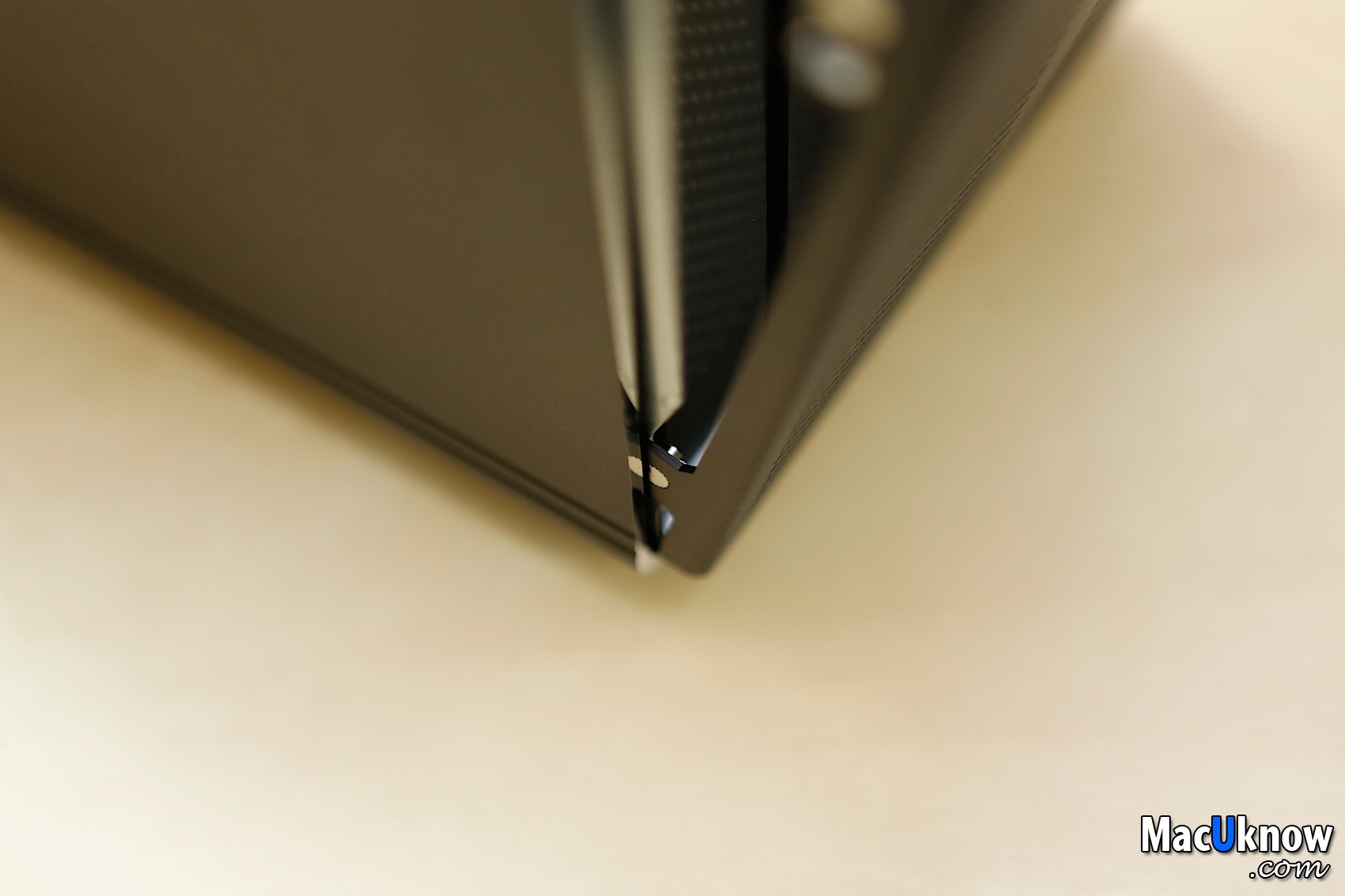

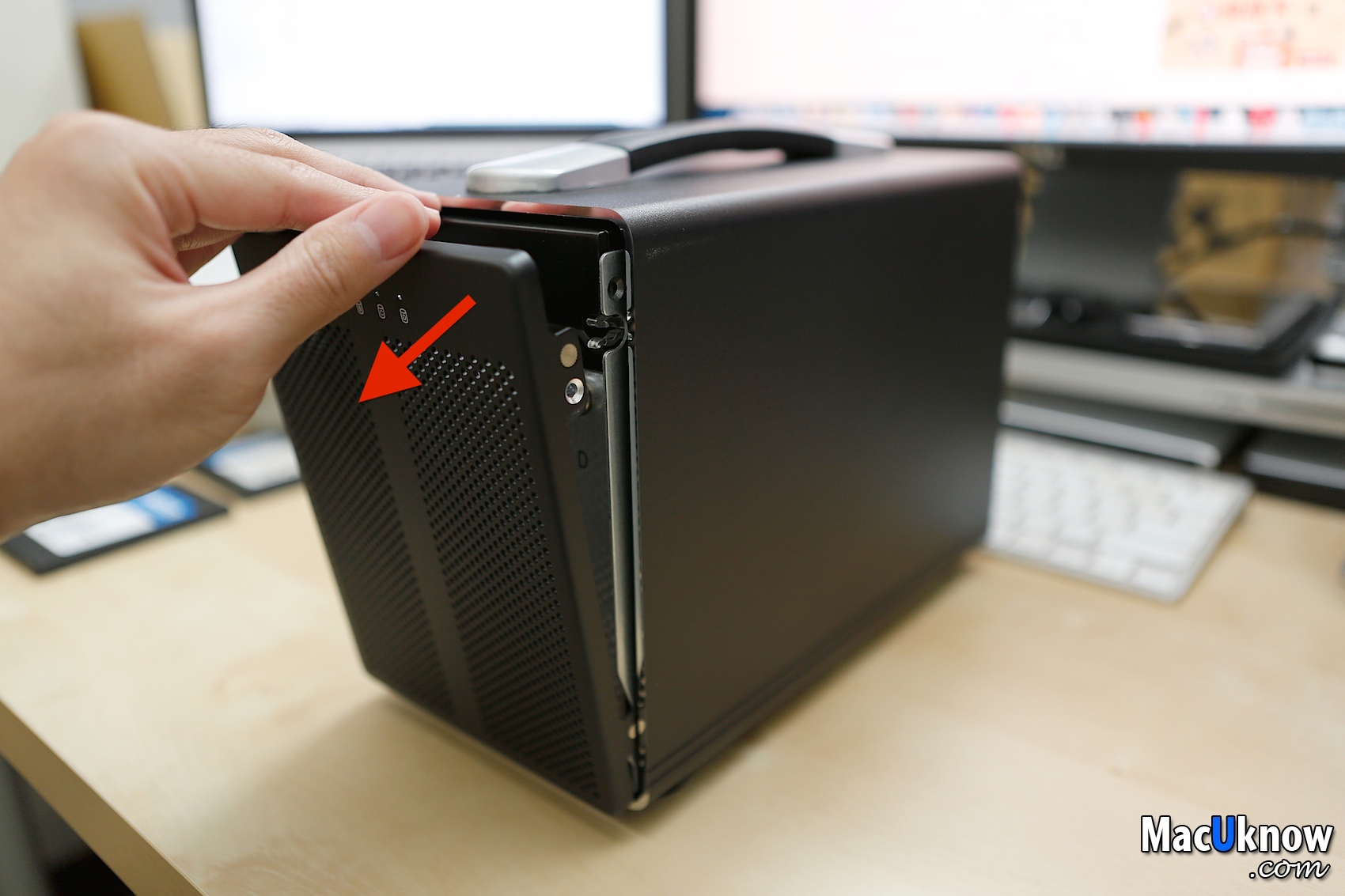

▼把外接盒扶正後,從上方把擋板往前扳。

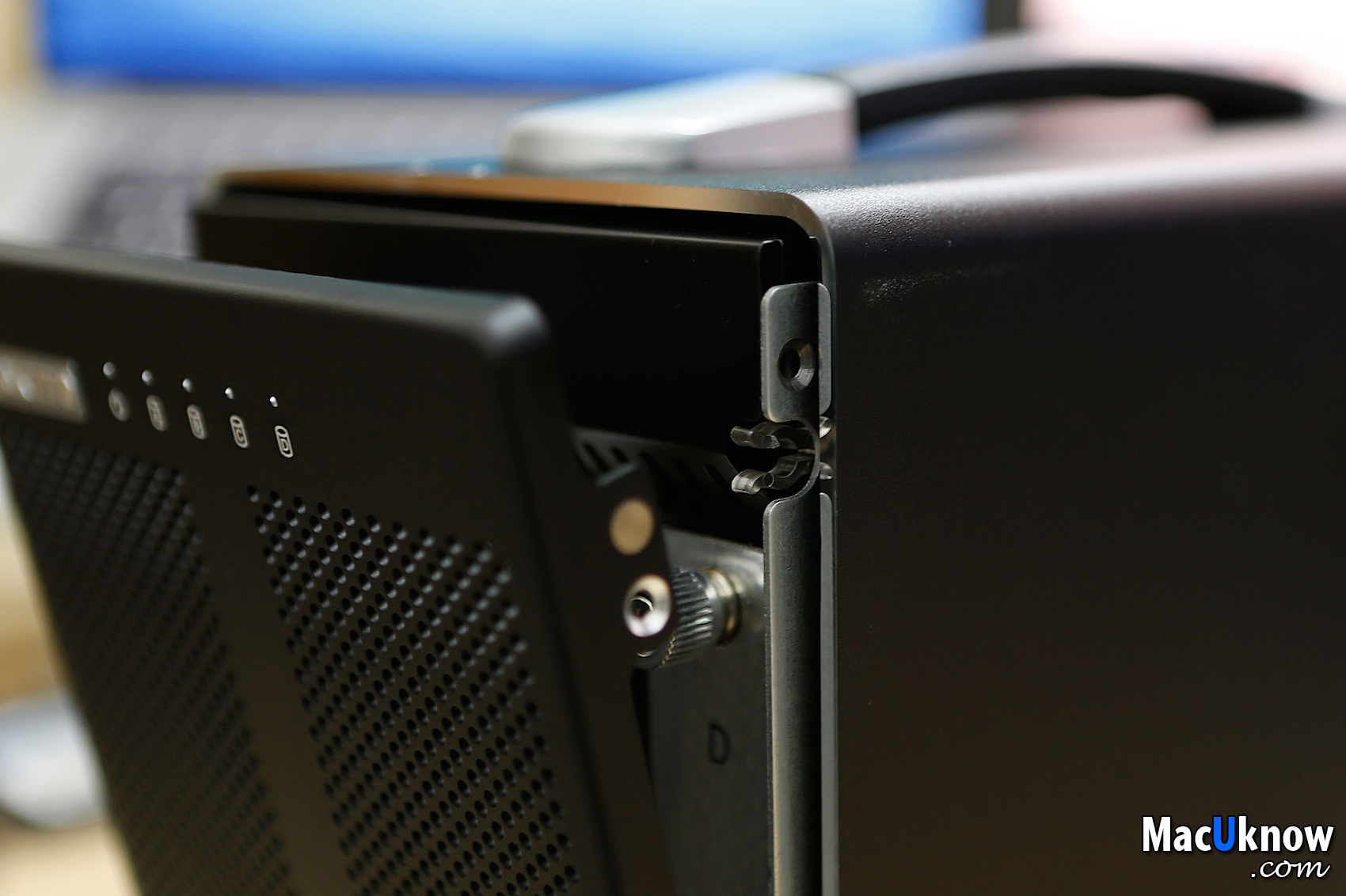

▼可以看到上方會有這兩個卡筍~

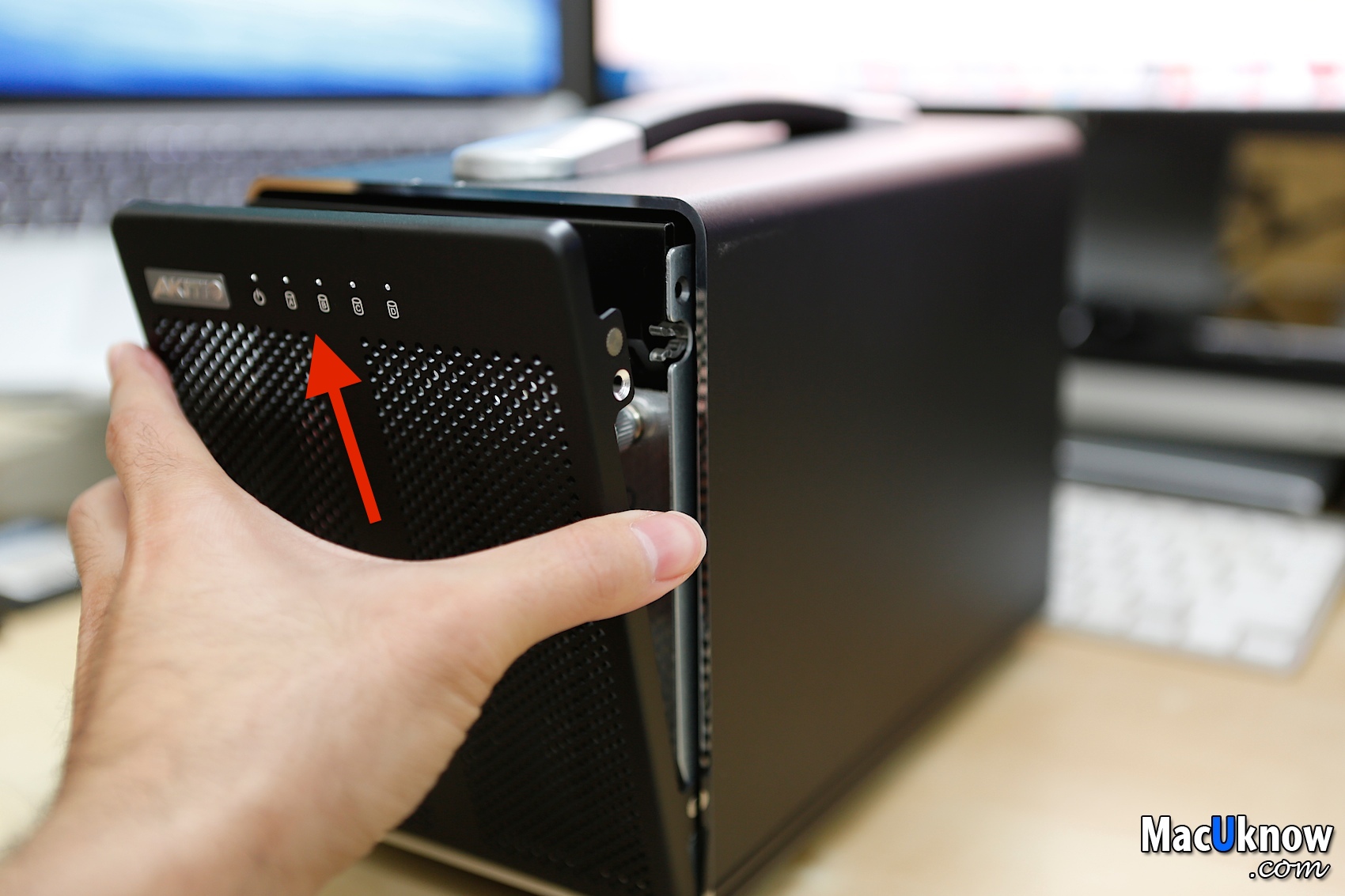

▼再來把整個擋板往斜斜地往上拿起。

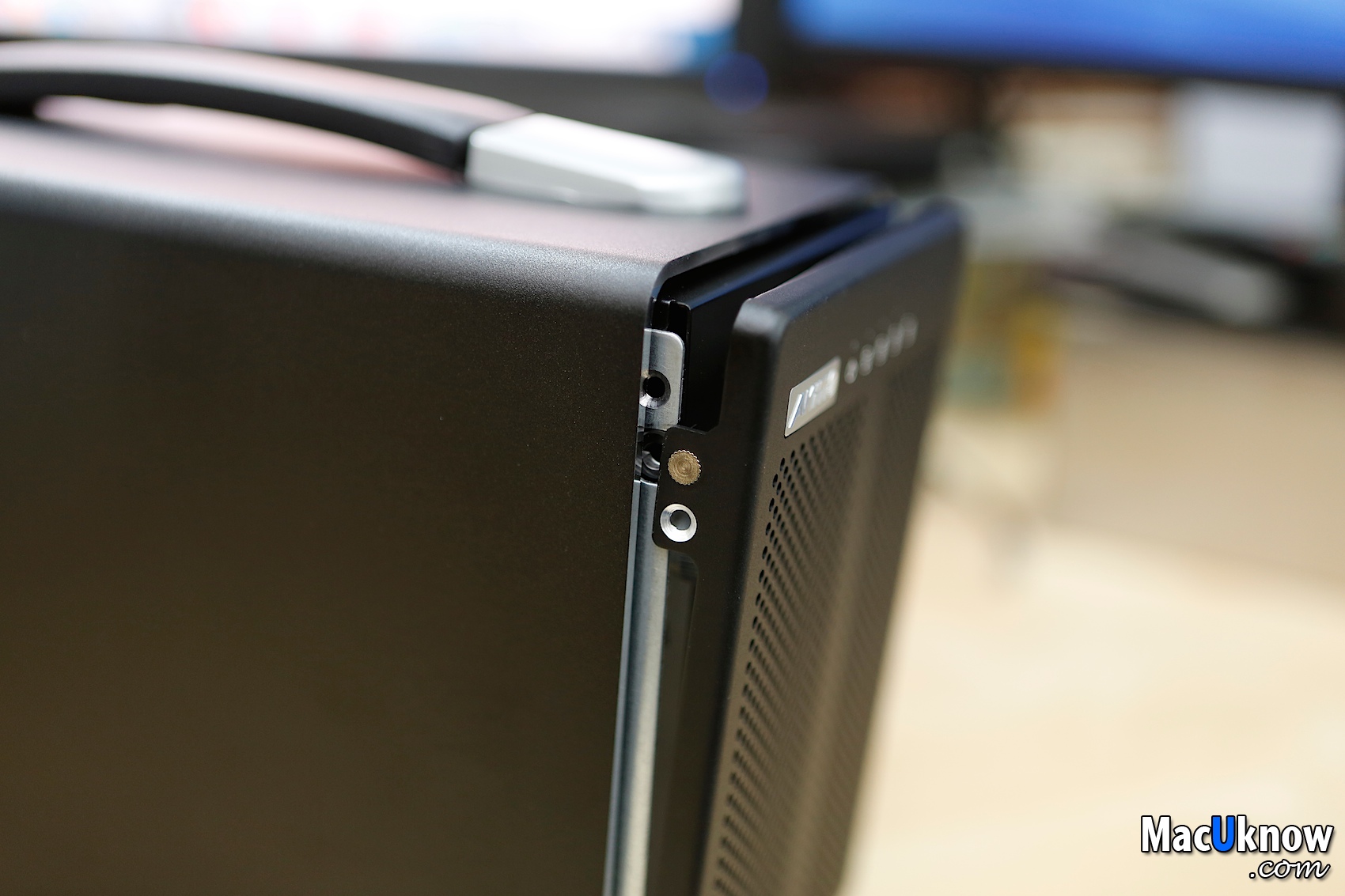

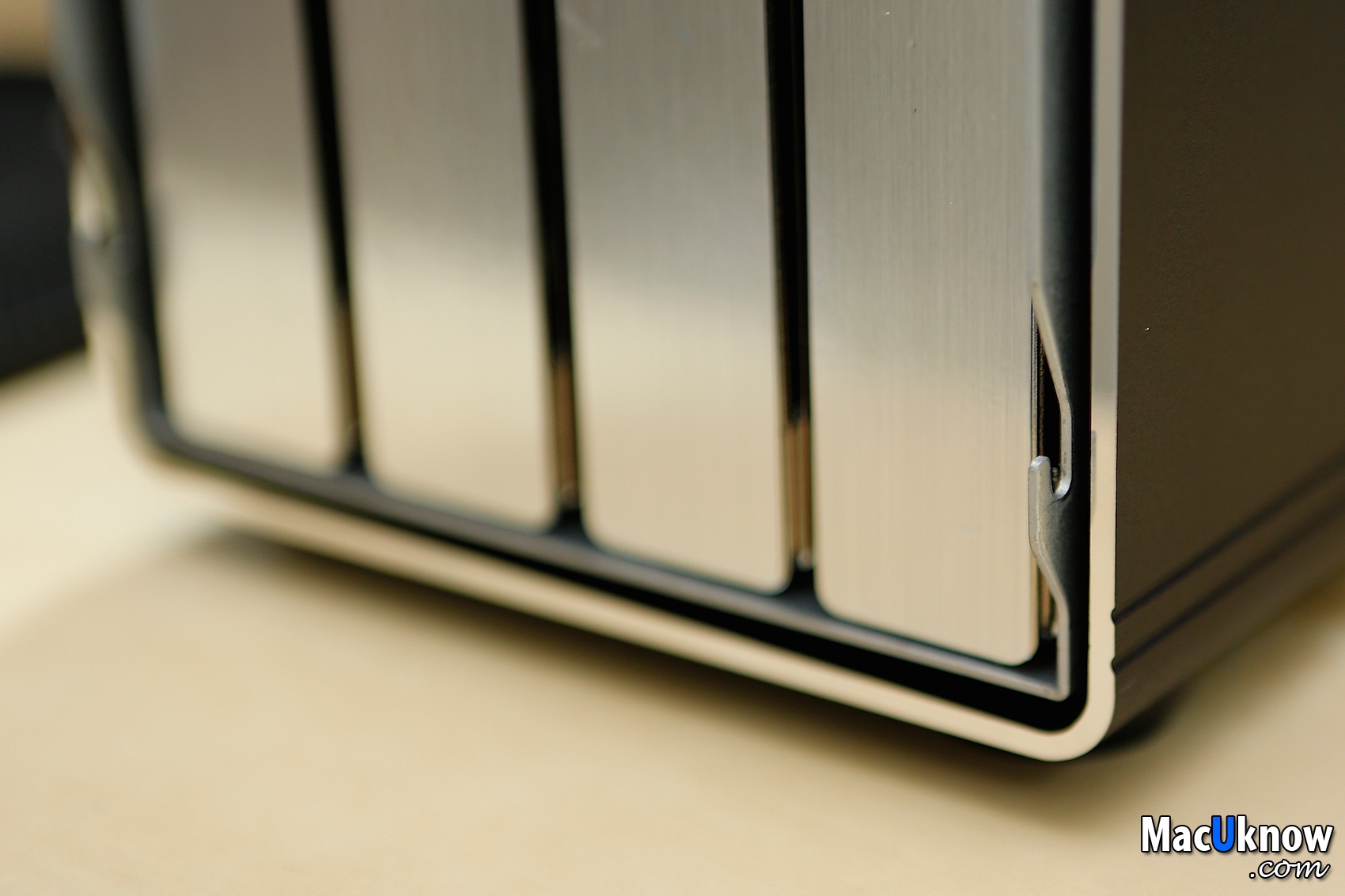

▼因為下方有兩個這樣溝槽,所以前方擋板要像上方這樣拿,才拿得起來。



▼整體來說,要拿掉前方這個擋板,沒有操作過的話,一開始還有點不知道要怎麼開呢...不太容易。

我在想可能是為了要防止一般人很輕易地把擋板打開,但又不想要設計有鑰匙孔,免得影響到硬碟操作而這樣設計的。(因為鑰匙也有可能會不見啊XDDD)

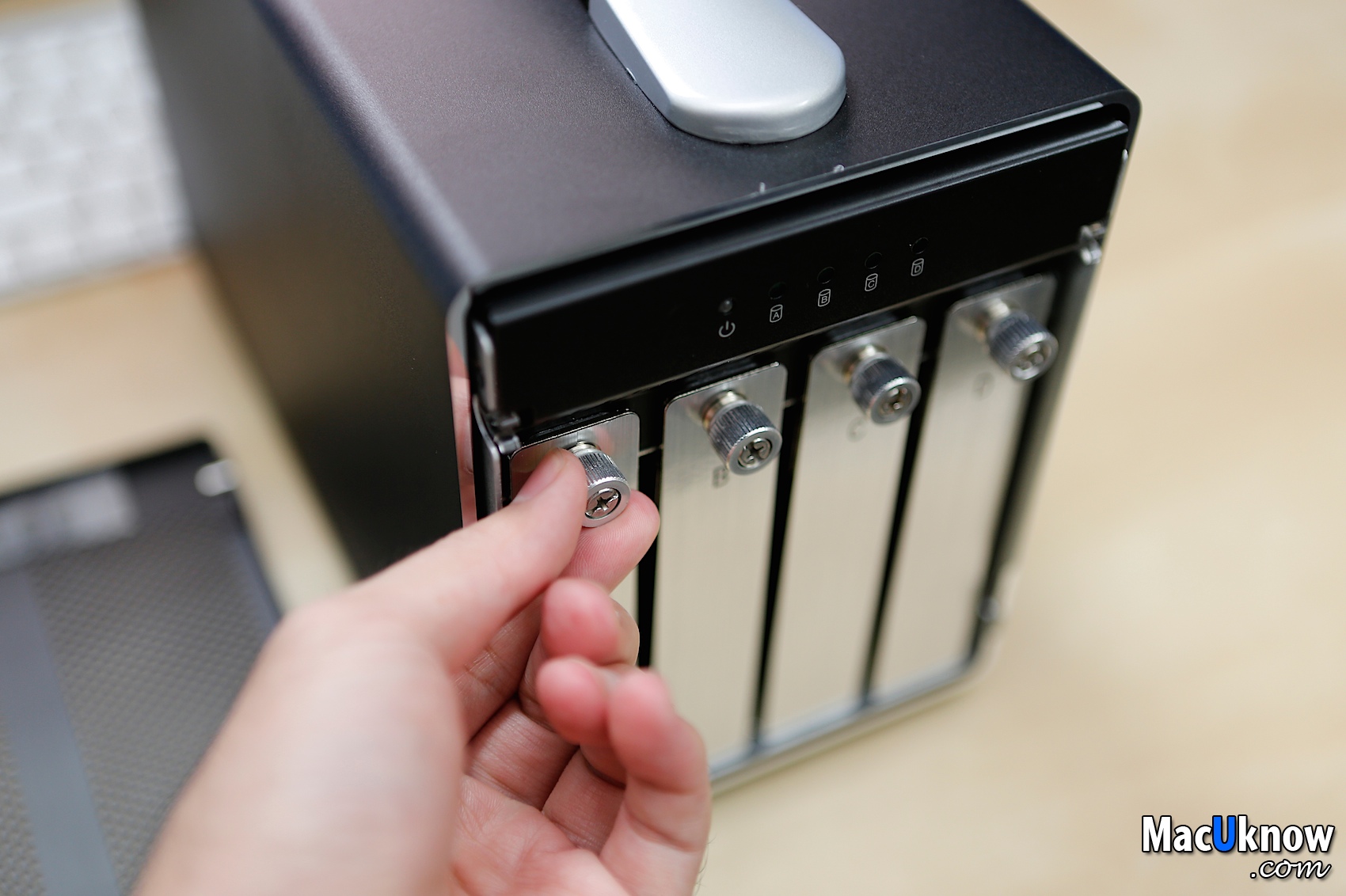

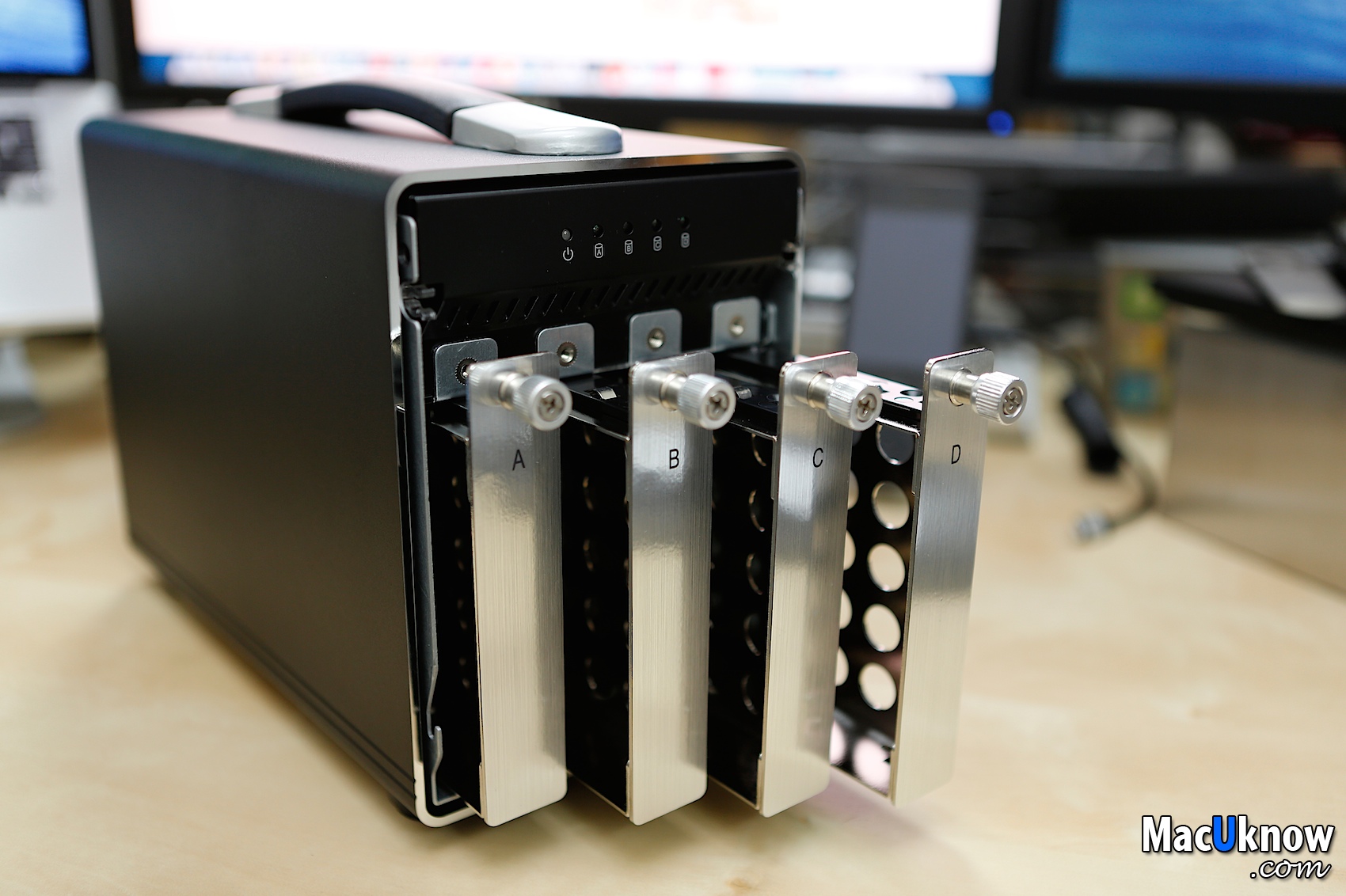

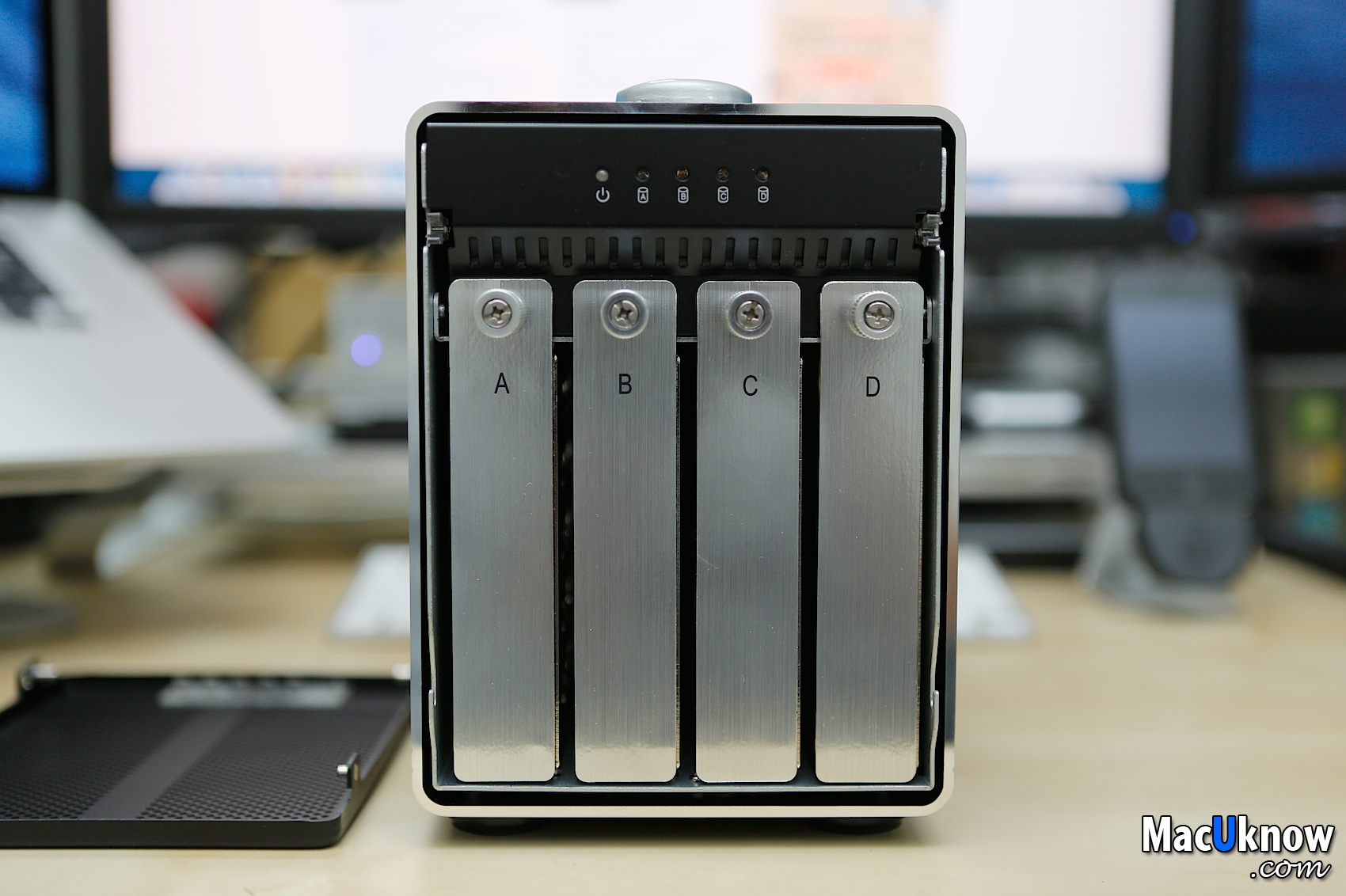

▼拿掉前方的擋板後,四個硬碟插槽就比較容易了,只要把上方的螺絲鈕鬆開(不需要使用螺絲起子的設計)



▼就可以把抽屜拉出來。

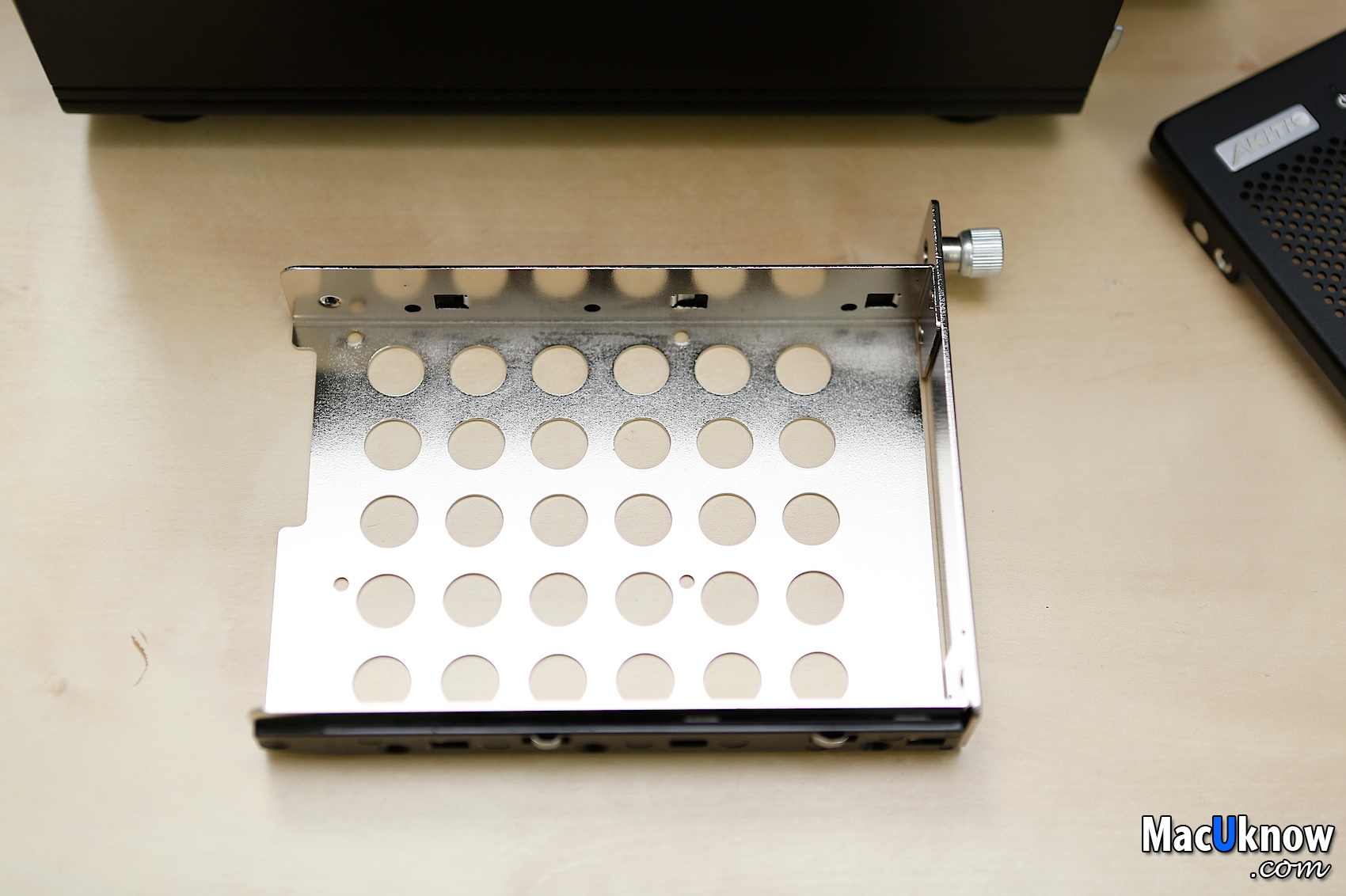

▼安裝硬碟的抽屜,可以同時適用2.5吋和3.5吋的SSD或硬碟,不需要額外的轉接裝置。可以看到缺角的地方,就是SATA接口的地方。

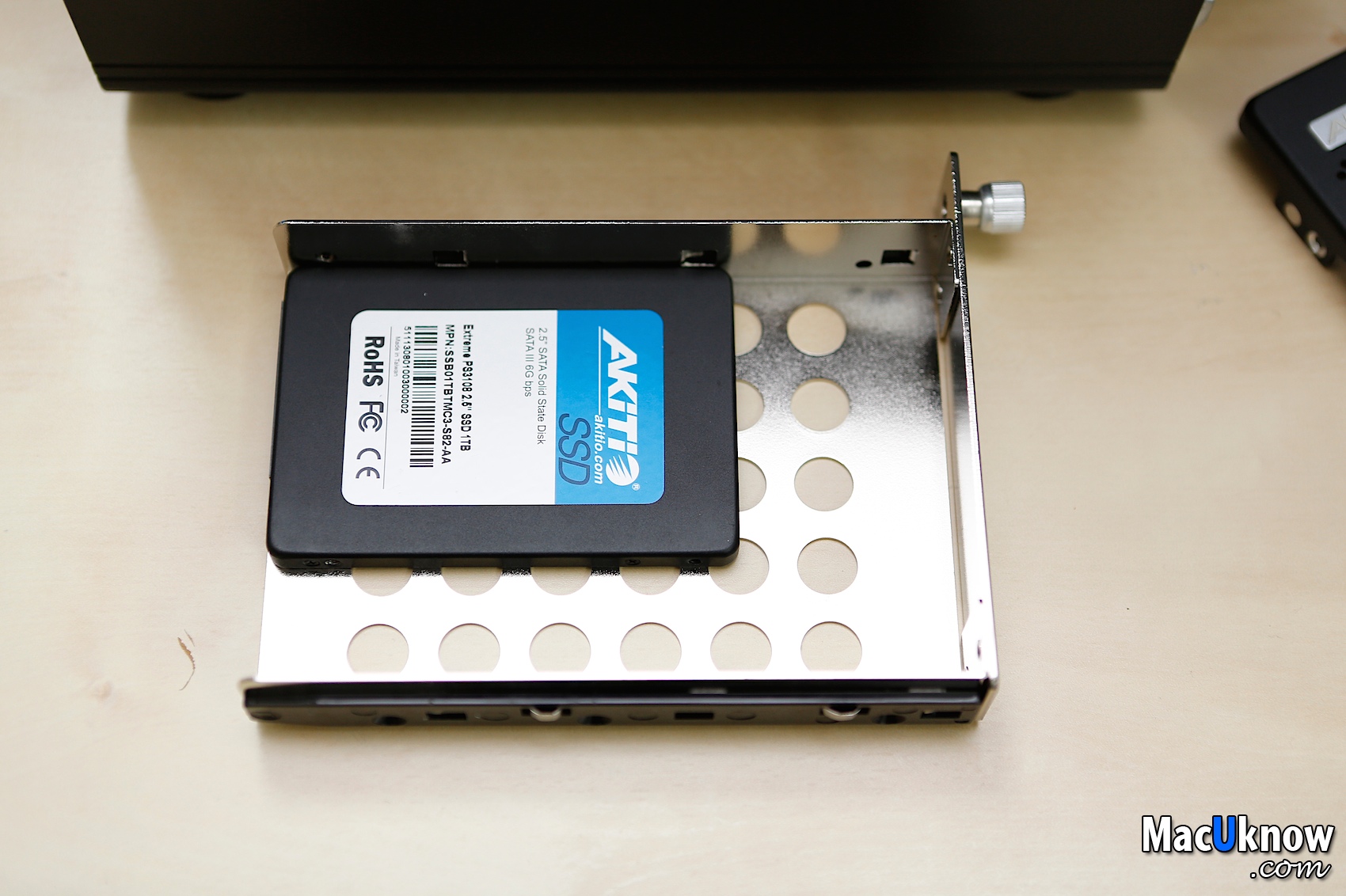

▼2.5吋的SSD或硬碟,只要放置在這個角落。

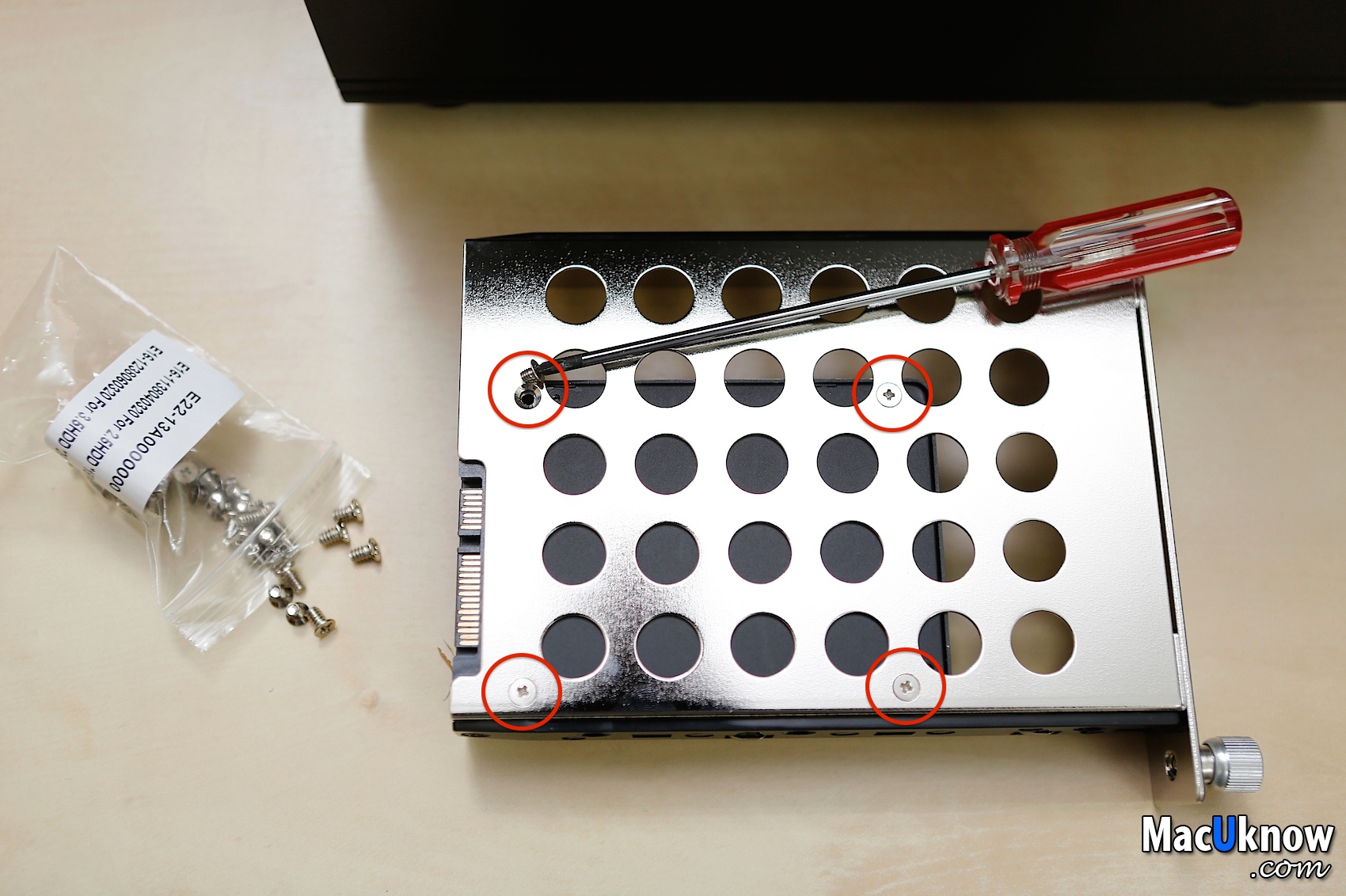

▼然後從抽屜背面,用四個內附的短螺絲,把SSD或硬碟固定在抽屜上即可。

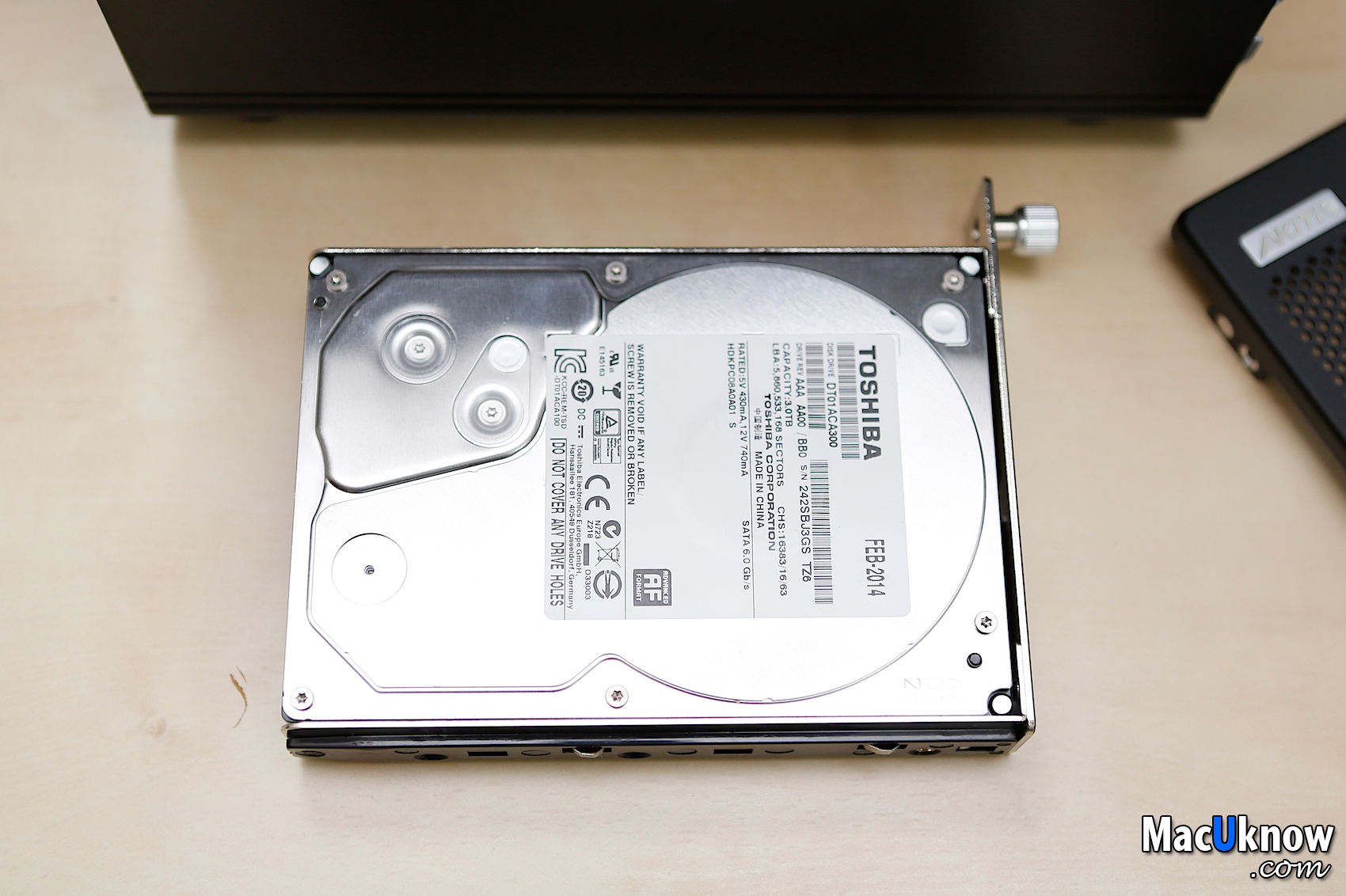

▼抽屜當然也適用3.5吋的硬碟。

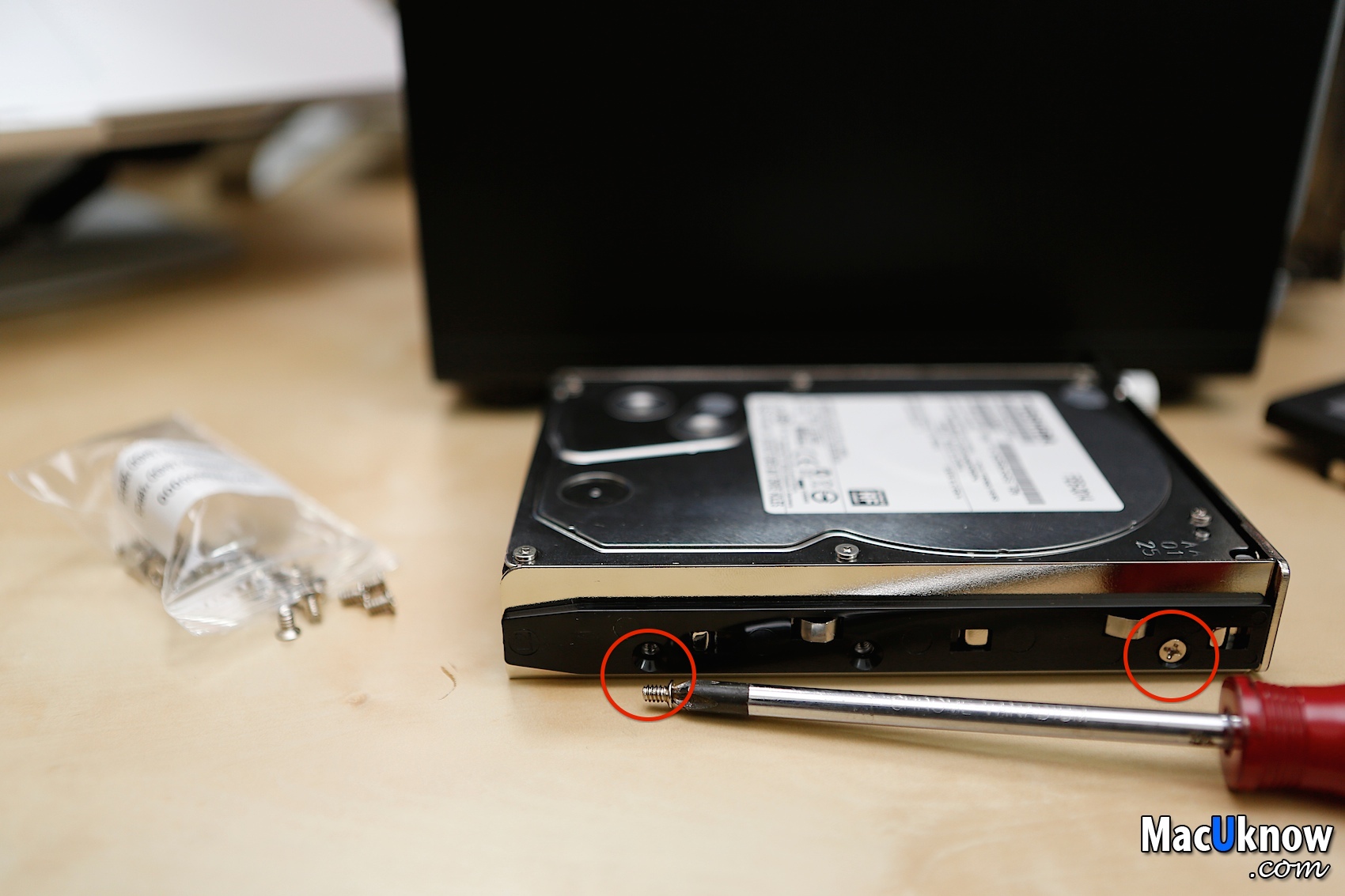

▼從抽屜的四周,用內附比較長的螺絲,把硬碟固定在抽屜上即可。

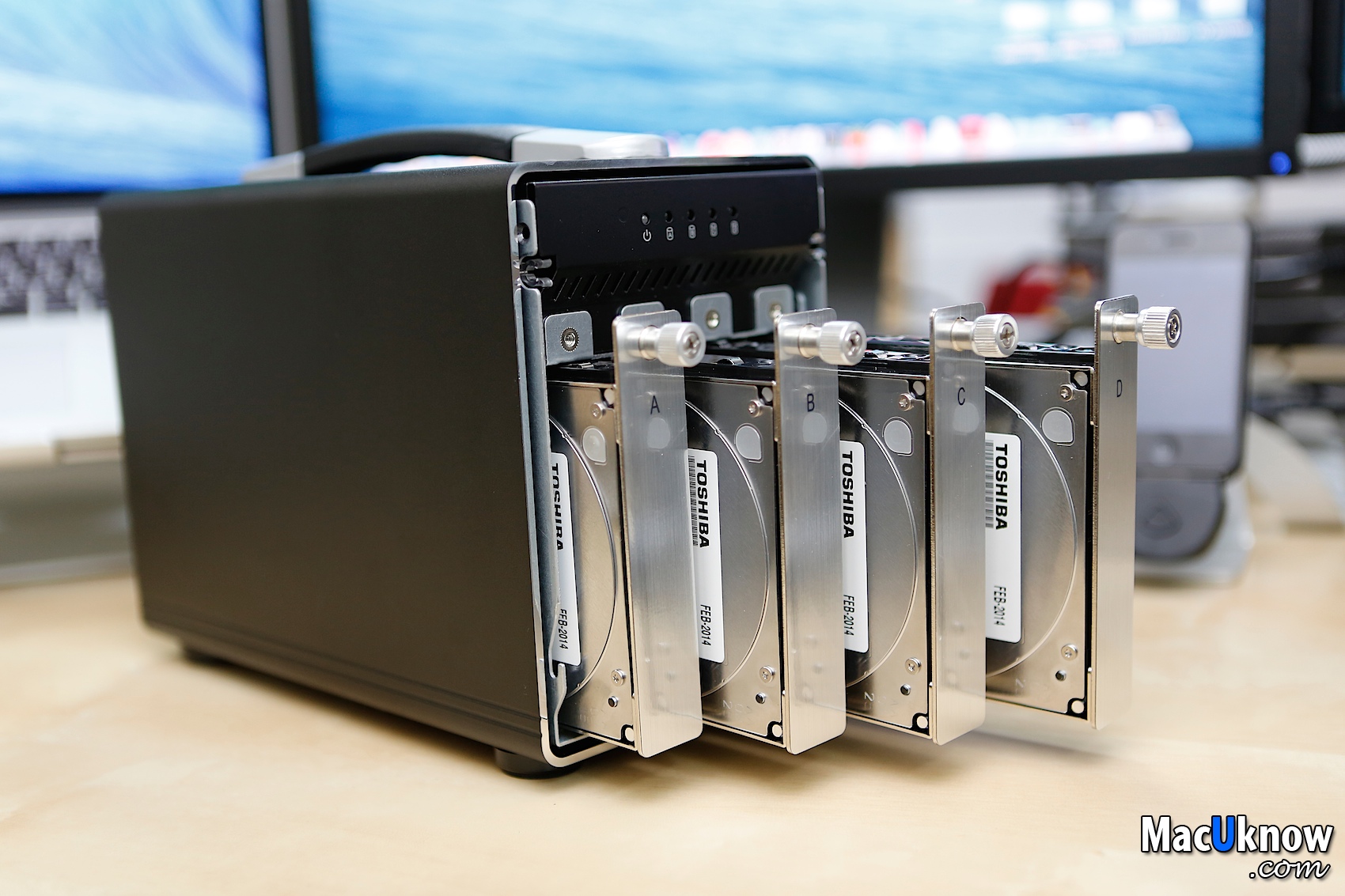

▼SSD或是硬碟裝上抽屜後,把抽屜直接推入硬碟盒即可。



▼最後按照剛剛拆下前方擋板的相反順序,把擋板裝回去。



▼然後一樣把硬碟盒倒下來比較好操作,一手按下下方按鈕,一手將內部往後推入,直到『咔』一聲定位即可。



安裝完硬碟後,就來進行測試吧~

透過SSD或HDD組成RAID 0模式,測試讀寫速度,挑戰Thunderbolt 2介面的速度

再簡單提一下RAID 0磁碟模式:

(上圖取自Wiki百科)

主要就是系統將單一檔案分為幾個部分,分別寫入不同的磁碟裡,讀取的時候也一樣,分別從不同的磁碟中讀取出來,理論上讀寫速度會是單一磁碟速度x幾顆磁碟,所以如果我們用四顆SSD做RAID 0,理論速度會是單一顆SSD讀寫速度的四倍左右。(不過因為用軟體做RAID,加上一些實際情況,效能一定會少一些。)



▼首先我們先測試四顆1TB SSD



▼在測試之前,我們要透過Mac OS X內建的磁碟工具程式,來製作RAID 0。

開啟磁碟工具程式,點選某一顆SSD後,進入右邊的『RAID』,RAID類型地方請選擇『分區存放的RAID磁碟組』,然後再把右邊的四顆SSD磁碟都拉進右邊下方視窗中,做後按下製作即可。



▼製作完成後,會出現以下的樣子,表示製作成功。四顆1TB的SSD,變成一顆4.1TB的RAID 0磁碟。



▼為了要測試AKiTiO Thunder 2 Quad用4顆1TB SSD組成RAID 0模式,是否可以真的可以達到採用Thunderbolt 2的目的,測試平台當然要使用也有搭載Thunderbolt 2介面的機種來測試才行:

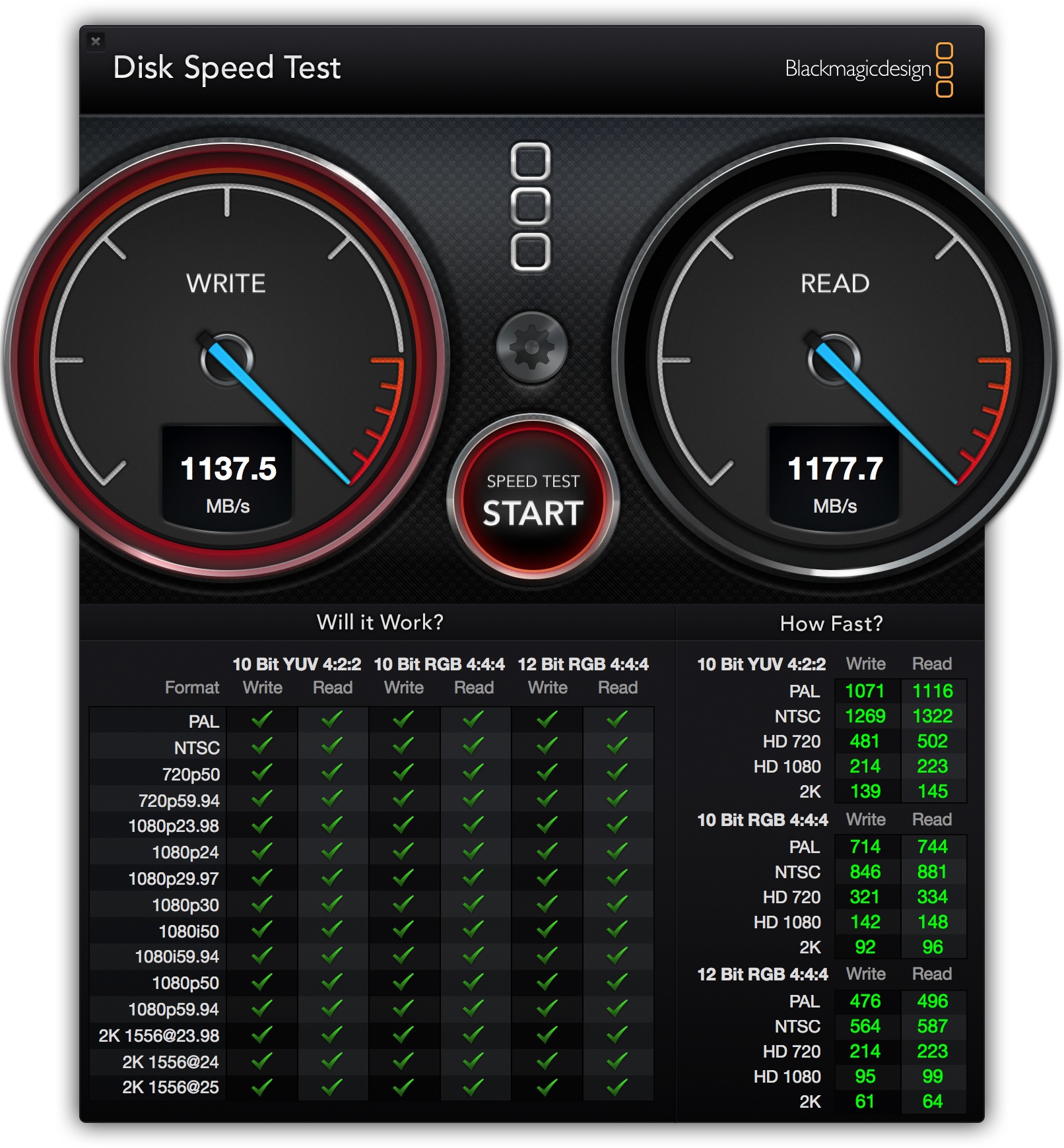

▼好,先用BlackMagic的Disk Speed Test測試看看,哇喔,寫入速度來到1137.5MB/s,讀取速度來到1177.7MB/s



▼再用AJA System Test測試看看,寫入速度來到1275.9MB/s,讀取速度來到1317.5MB/s



以上兩個軟體測速的結果,都顯示了利用4顆1TB SSD製作RAID 0模式,讀寫速度都可以超過1000MB/s,也就是超過了Thunderbolt 1的實際速度,因此需要Thunderbolt 2(20Gbps)的頻寬才夠,所以AKiTiO Thunder 2 Quad搭載Thunderbolt 2介面,可以應付這麼快的讀寫速度是沒有問題的。



▼再來,我們實際一點,畢竟不是所有人都要追求那麼快的極速,而是也要求大容量和高速並存,因此換測試四顆3.5吋3TB 7200轉的硬碟,組成RAID 0,看看在Thunder 2 Quad中的表現會是如何。



▼一樣製作RAID 0磁碟的步驟,開啟磁碟工具程式,點選某一顆硬碟後,進入右邊的『RAID』,RAID類型地方請選擇『分區存放的RAID磁碟組』,然後再把右邊的四顆硬碟都拉進右邊下方視窗中,做後按下製作即可。



▼製作完成後,會出現以下的樣子,表示製作成功。四顆3TB的硬碟,變成一顆12TB的RAID 0磁碟。

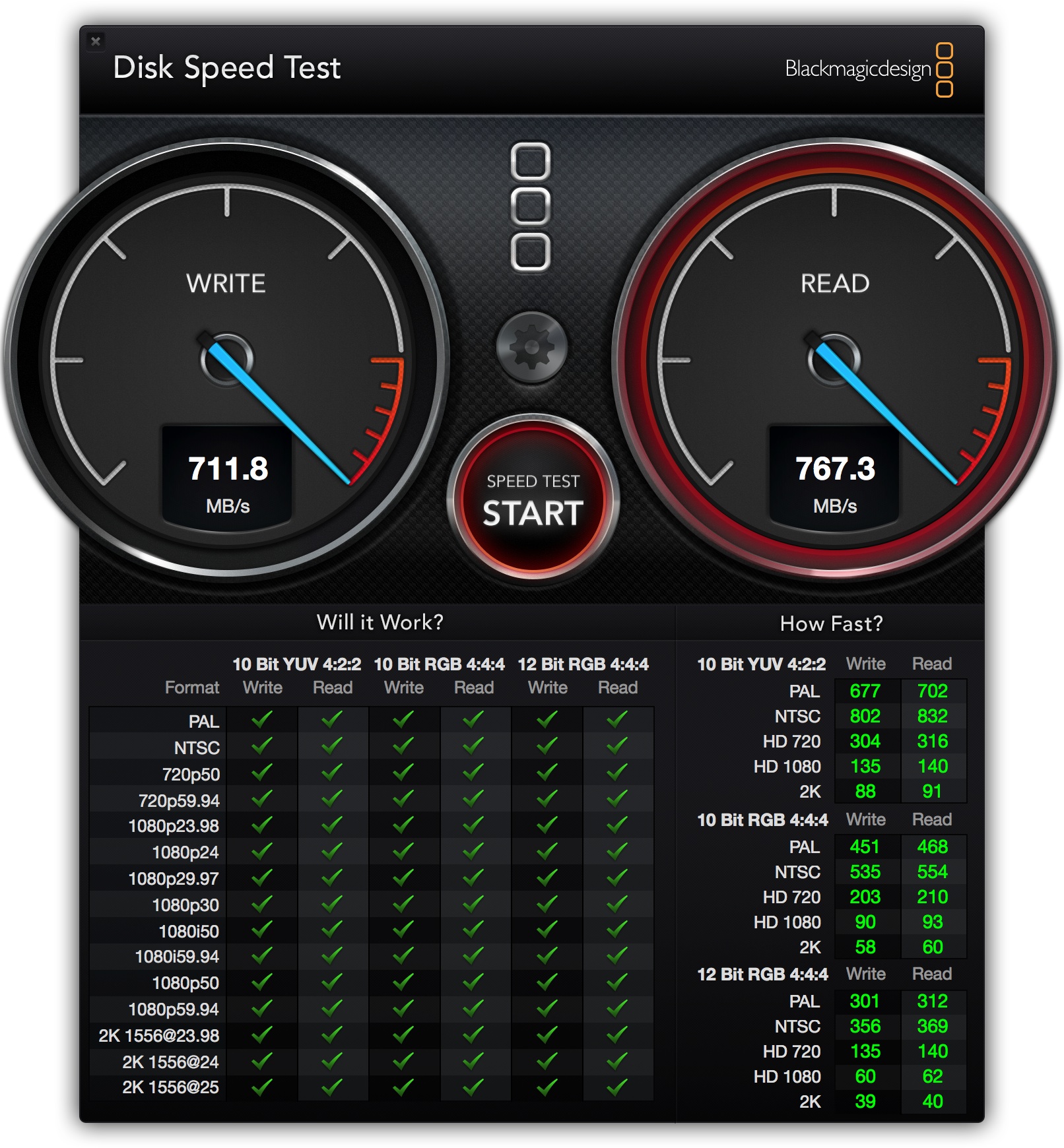

▼用BlackMagic的Disk Speed Test測試,寫入速度來到711.8MB/s,讀取速度來到767.3MB/s



▼用AJA System Test測試,寫入速度來到728.6/s,讀取速度來到743.5MB/s



這樣的測試結果顯示,用四顆7200轉3.5吋的硬碟來做RAID 0,速度也是相當快的~

測試『AKiTiO 雷霆快拷』軟體,可以同時拷貝一份資料到三個不同硬碟上,時間卻只要一份!

接下來要和大家介紹一下AKiTiO他們獨家研發的一套軟體『AKiTiO 雷霆快拷』,第一次在Computex上看到這套軟體的時候,Stanley就相當驚艷,因為他的速度真的很快,一對三的拷貝效能非常棒,搭配AKiTiO Thunder 2 Quad四個插槽的外接盒,就是一台很強的『一對三硬碟拷貝機』!

以往我們要把一份資料從一個硬碟複製到另外三個硬碟上,我們會怎麼做?應該就是透過Finder把檔案從一個硬碟丟到另一個硬碟上,然後同樣的動作總共做三次,但是Finder下要等待拷貝的時間還是三份,因為實際上要等第一份拷貝完,才會進行下一份。

但是如果你有AKiTiO Thunder 2 Quad,加上免費的『AKiTiO 雷霆快拷』軟體,拷貝一份資料到另外三個硬碟上,就只需要一份時間!

現在人時間就是金錢,如果你常常有這樣大量複製檔案的工作要做,例如剪輯工作室,一份幾百GB的素材要分給三位剪輯師共同剪輯時,就可以透過 AKiTiO Thunder 2 Quad+AKiTiO 雷霆快拷 來做,為您省下大量的等待時間和金錢!



好,那就來實際操作看看~

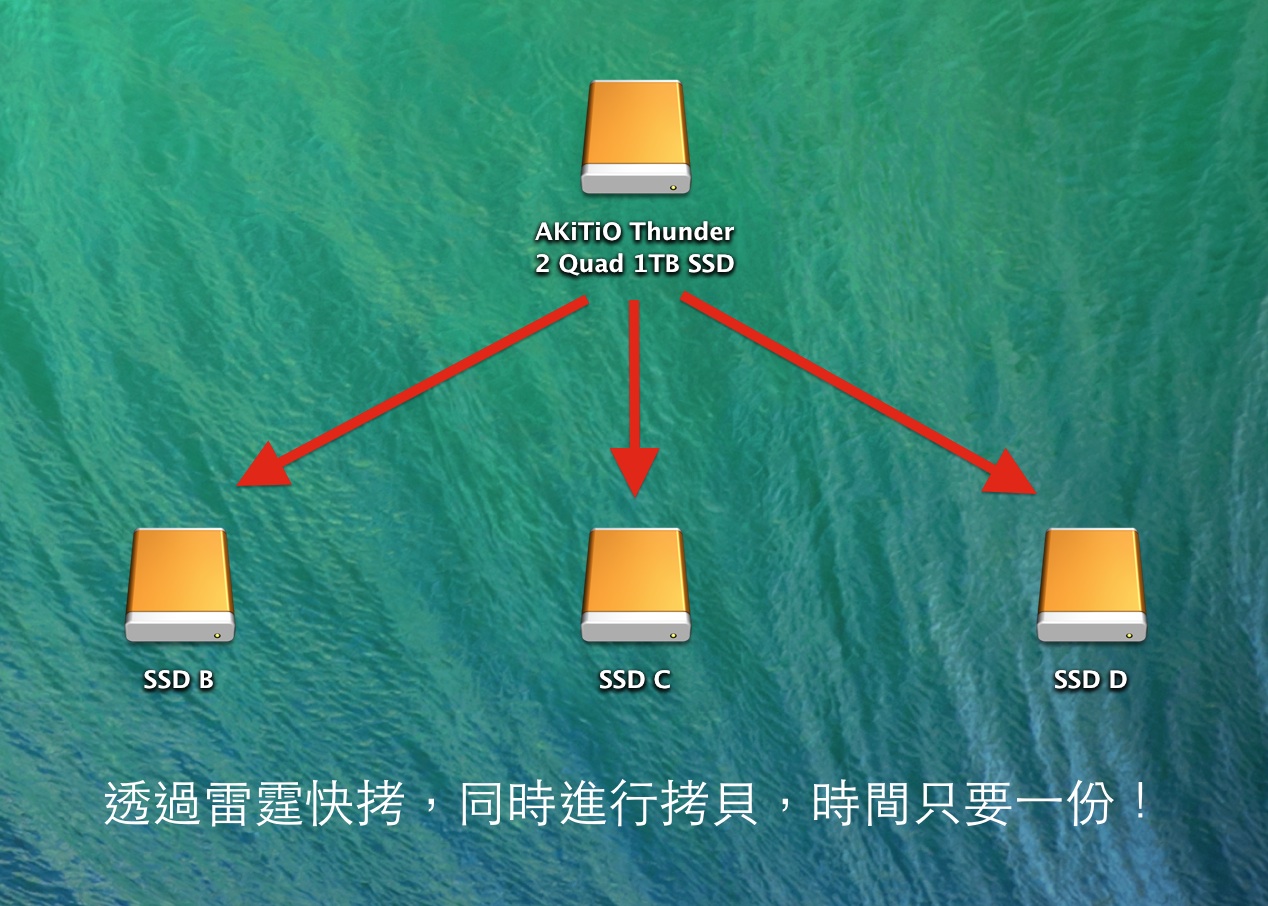

▼我們現在要把硬碟A上的91GB的影片檔案,分別複製到B、C、D三顆硬碟上,透過Finder,拷貝一份的時間約是7分鐘,總共要拷貝三份,那就是21分鐘左右。

想像一下,如果要拷貝900GB的資料時,三份的時間可能要花掉三個小時以上!



▼再來,我們測試使用AKiTiO 雷霆快拷試試

首先,先去AKiTiO官網下載免費的『AKiTiO 雷霆快拷』,然後把軟體丟進應用程式資料夾即可。

網址:http://www.akitio.com.tw/2014/akitiodatamultiplier

注意:AKiTiO 雷霆快拷 截稿前僅支援到Mac OS X 10.10,且僅能搭配AKiTiO Thunder 2 Quad、AKiTiO Thunder2 Quad Mini外接盒使用!

另外,要使用AKiTiO 雷霆快拷前,請先將外接盒上串接的其他Thunderbolt裝置移除。



▼開啟AKiTiO 雷霆快拷(AKiTiO Data Multiplier),先選擇外接盒 AKiTiO Thunder 2 Quad



▼注意,要使用AKiTiO 雷霆快拷之前,請把來源硬碟放在 AKiTiO Thunder 2 Quad 的插槽A,然後另外三個目標硬碟隨意放置在插槽B、C、D即可。

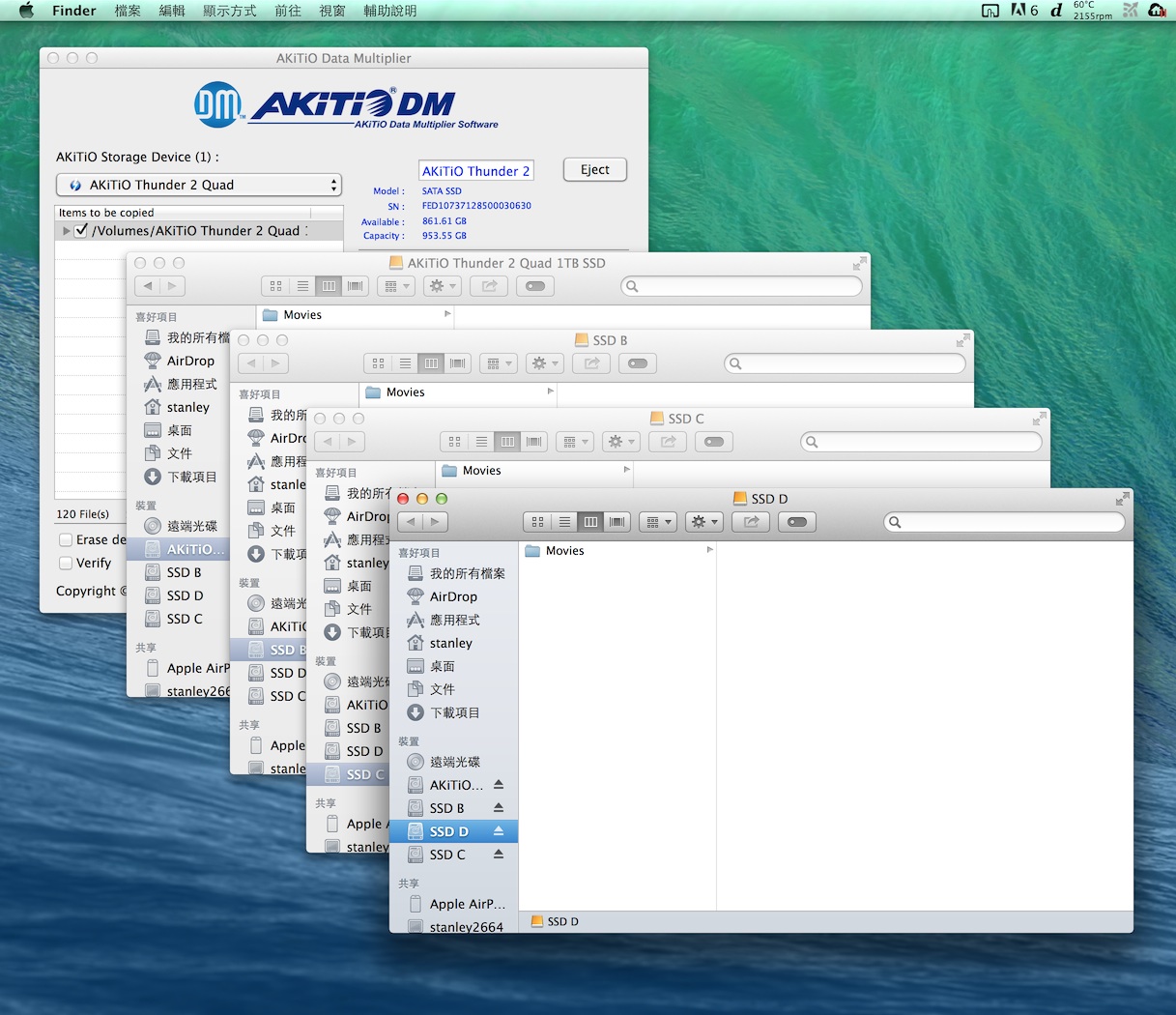

視窗的左邊可以選取檔案,下方還可以勾選要不要把目標硬碟先清空,還有複製完畢後進行驗證,確保檔案有完整複製。



▼拷貝進行中!



▼實際用碼錶記錄時間,感覺用AKiTiO 雷霆快拷速度更快一些,一樣91.32GB的檔案,只需要5分鐘不到就複製完畢!



▼重點是!這5分鐘,可是一次複製了三份!複製了三份!複製了三份!(因為很重要,所以要說三次!)

如果是要拷貝的檔案更大更多,為你省下的時間一定更多的~



(補充一下,上面我們是用四顆1TB的SSD來做一對三拷貝,速度比較快,如果是用四顆3TB 7200轉的硬碟,同樣91.32GB的影片檔案,一對三的拷貝時間,約是8分鐘42秒。)



透過第三方軟體SoftRAID來實際製作RAID 5磁碟模式,測試讀寫速度。

接下來要測試的是Stanley個人比較在意的,因為如果要把AKiTiO Thunder 2 Quad拿來個人使用,看上它有四個硬碟插槽,就是可以組成RAID 5磁碟模式來使用。

簡單介紹一下RAID 5磁碟模式:

(上圖取自Wiki)

RAID 5磁碟模式,至少要有三顆硬碟以上,才能組成。檔案寫入、讀取和RAID 0很像,也是將單一檔案分為幾個部分,分別寫入不同的磁碟裡,讀取的時候也一樣,分別從不同的磁碟中讀取出來,但比起RAID 0模式,是多了一個『奇偶校驗』的資料,也會一同寫入,如上圖中的Ap、Bp、Cp、Dp。這些奇偶校驗的資料,是當你其中一顆硬碟掛掉的時候,可以用來運算回復資料使用,等於將檔案安全提昇了一點,但是又不是像RAID 1那樣完全鏡射複製一份,太浪費硬碟空間。

RAID 5的可用空間,約是(硬碟數-1)x單一顆硬碟容量,速度上只比RAID 0慢一些,所以RAID 5有點像是RAID 0和RAID 1的折衷用法。



但是AKiTiO Thunder 2 Quad不含硬體RAID控制器,所以要組成RAID 5模式,和上面組成RAID 0一樣,也要透過軟體來做,不過可惜的是,蘋果內建的Mac OS X磁碟工具程式,無法製作RAID 5模式,因此必須要靠第三方軟體來製作。

Mac OS X上支援製作RAID 5的軟體,有免費的Mac ZFSOpen ZFS on OSX,不過這兩個免費的軟體都要靠『終端機指令』來製作,退出磁碟的時候,也需要靠輸入終端機指令來退出。

關於Mac ZFS製作RAID 5,AKiTiO他們已經有寫了一篇教學文,有需要的朋友可以參考:

如何在 Mac OS 上 建立 Raid 5 磁碟陣列



這邊Stanley要介紹和測試的,是另一套要付費的軟體『SoftRAID』,主要的好處當然就是製作方便、操作直覺,還有即時監控指示,但是他單一套要價170美金,算是很貴的軟體,不過比起上萬、好幾萬台幣的硬體RAID控制器,還是算便宜囉。

▼SoftRAID可以免費全功能試用30天,30天試用期過後,主要的製作RAID功能、監控功能、回復功能將會無法使用,但是已經製作好的RAID磁碟,還是可以持續使用的。(但每次開機會跳出SoftRAID已經過期的視窗)

下載SoftRAID後把它丟進應用程式資料夾即可。

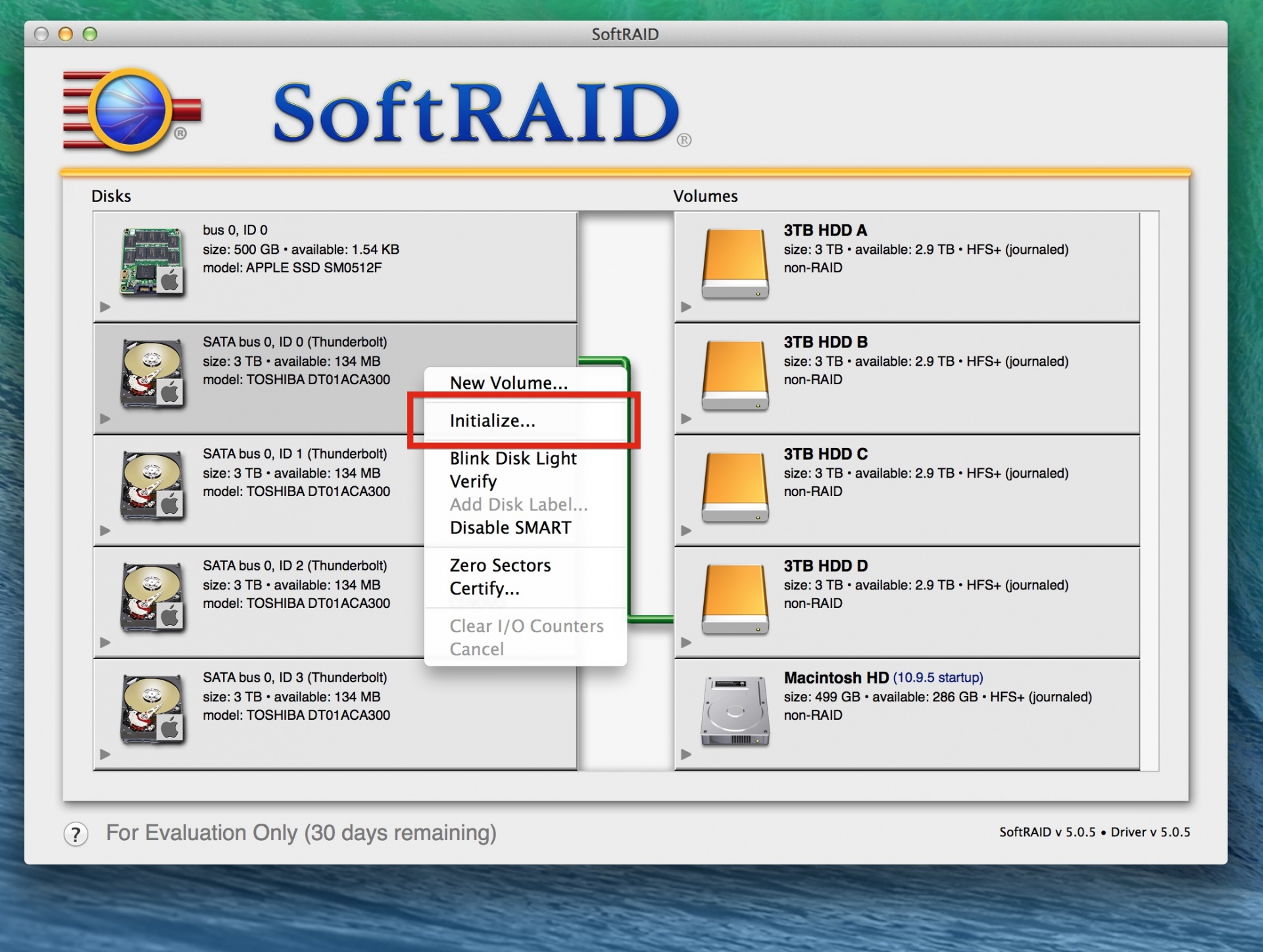

▼開啟SoftRAID後,左邊會列出所有接上電腦的實體硬碟,在製作RAID之前,每個硬碟都需要透過SoftRAID先初始化一次,點選某個硬碟後,按下右鍵選單中的『Initialize...』初始化。

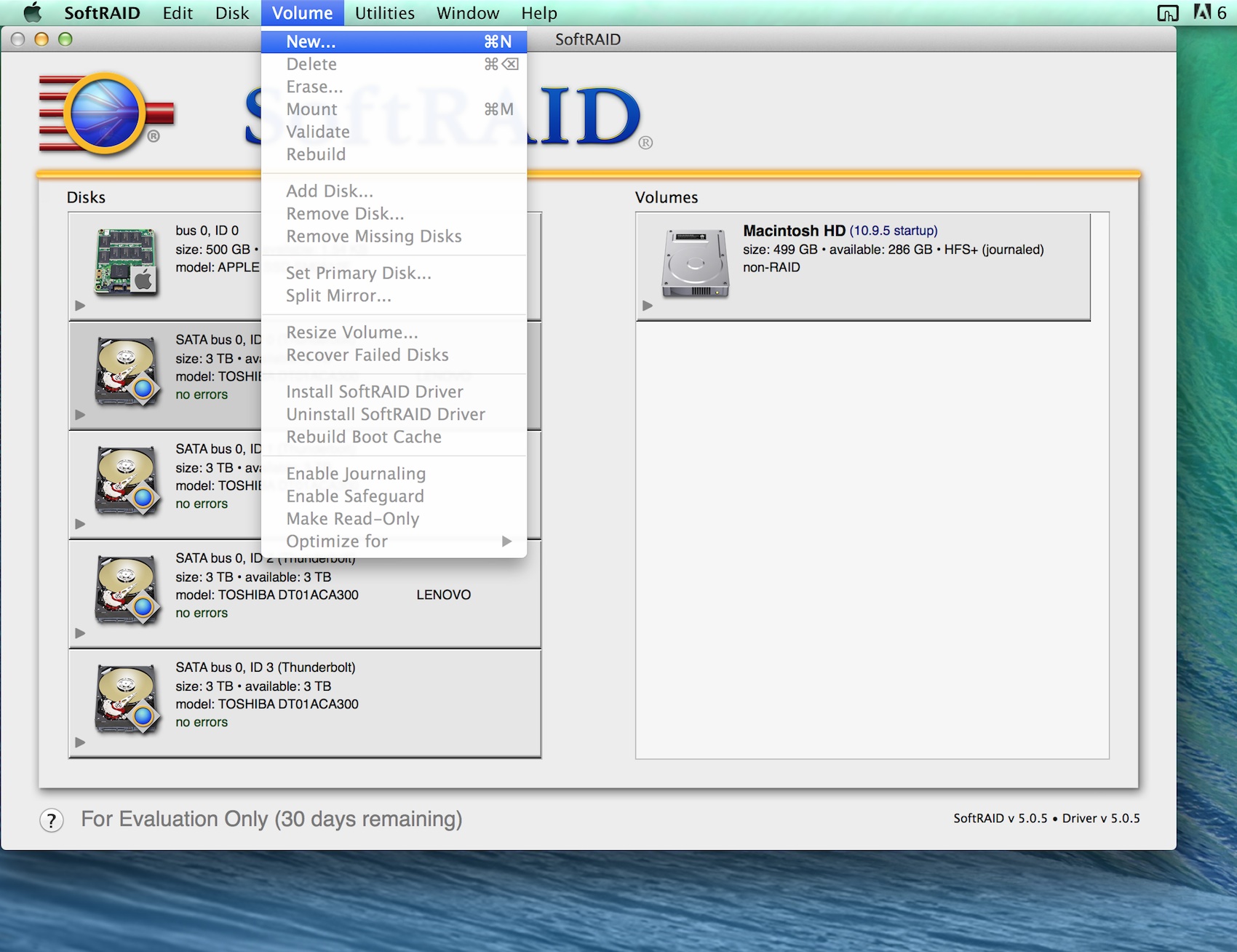

▼將四顆在AKiTiO Thunder 2 Quad上的硬碟都初始化後,就可以按下選單中的『Volume>>New...』來製作新的RAID磁碟。



▼選擇上方的『RAID 5』模式,然後將左下角的硬碟選取加入(按下command鍵多選),最後按下Create即可。

這邊可以看到,四顆3TB的硬碟,製作成RAID 5之後,可用總容量變為9TB



▼這樣就製作完了RAID 5磁碟了,是不是非常簡單直覺呢?



▼而且在選單列上還會有磁碟的指示燈號,讓你隨時監控磁碟的健康情況。



▼好,測試一下由四顆3.5吋3TB 7200轉的硬碟,組成的9TB RAID 5磁碟,讀寫速度如何。

寫入來到502.4MB/s,讀取達到554.6MB/s

差不多是上面組成RAID 0的時候,約72%的讀寫效能,還算不錯囉~



▼用AJA System Test再測試一次,寫入速度來到498.5MB/s,讀取速度來到554.8MB/s,差不多。



▼不過雖然SoftRAID很簡單直覺方便,但170美金的軟體價錢,還真讓人有點卻步,看到他們網站上有和OWC一款外接盒一起Bundle賣,換算一下差不多只要100美金左右就可以買到SoftRAID,有點划算。

而且點進入OWC看這款ThunderBay IV,合理懷疑好像就是AKiTiO他們家的代工產品 XDD

如果AKiTiO也能和SoftRAID談到Bundle的價格一起賣,也許會更棒囉。



注意:SoftRAID有提醒說,製作成RAID 5的磁碟,對於突然斷電比較敏感,建議組成RAID 5模式的磁碟、電腦,都要加裝不斷電系統比較保險。



關於AKiTiO Thunder 2 Quad不含硬體RAID控制器這點,Stanley的想法是,固然硬體RAID控制器的穩定度和壽命一定比透過電腦軟體來做RAID要來高,但是現在檔案規格日新月異,容量越來越大,搞不好現在組的RAID系統,三~五年就要全面換新,加上軟體做RAID,如果真的遇到有硬碟掛點要重組資料時,軟體RAID可以充分利用電腦的資源,全速做重組資料,速度上會比硬碟RAID控制器要快,加上不含硬體RAID控制器,讓外接盒的價錢親民很多,對於拿來個人、工作室使用,可以把錢花在刀口上,CP值會高非常多。



以上,就是AKiTiO Thunder 2 Quad的開箱、測試,對於效能上Stanley相當滿意,對雷霆快拷軟體真的很驚艷,RAID 5磁碟模式看起來也非常實用,所以Stanley要自組RAID 5來自用,AKiTiO Thunder 2 Quad絕對是Thunderbolt 2介面4 Bay外接盒裡CP值最高的入手首選,也推薦給大家囉~
